Карданный вал вал(1/2)(-113) — HITACHI LX450-7

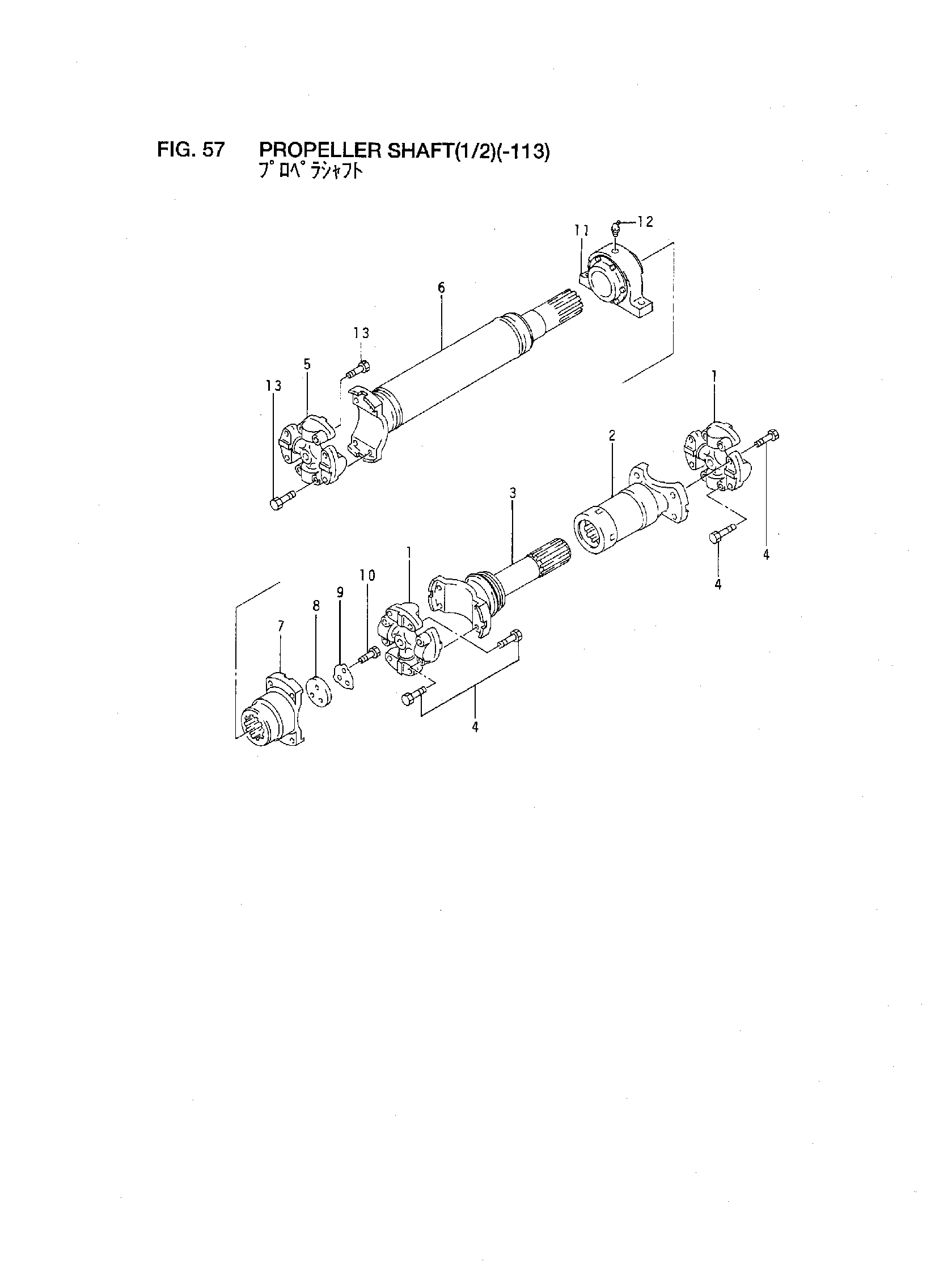

Заводская схема «Карданный вал вал(1/2)(-113)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26903-30202 | Карданный вал вал в сборе | 1 |
| A2 | 26903-37191 | Узел в сборе, карданный вал вал | 1 |
| 1 | 26903-37001 | Джоурнал | 2 |
| A3 | 26903-37151 | Вилка в сборе | 1 |
| 2 | NO PART NO. | Вилка, слип | 1 |
| 3 | NO PART NO. | Вилка, стаб | 1 |
| 4 | 01106-14080 | Болт | 16 |
| A4 | 26903-37201 | Узел в сборе, карданный вал вал | 1 |
| 5 | 26903-37001 | Джоурнал | 1 |
| A5 | 26903-37161 | Вилка в сборе | 1 |
| A6 | 26903-37171 | Узел в сборе, вилка | 1 |
| 6 | NO PART NO. | Вал, карданный вал | 1 |
| 7 | NO PART NO. | Вилка, сплине | 1 |
| 8 | NO PART NO. | Пластина, концевой | 1 |
| 9 | NO PART NO. | Пластина, блокировка | 1 |
| 10 | NO PART NO. | Болт | 3 |
| 11 | 26903-37051 | Блок, пиллов | 1 |
| 12 | 26903-37181 | Ниппель, смазка | 1 |
| 13 | 01106-14080 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
