Топливный бак — HITACHI LX450-7

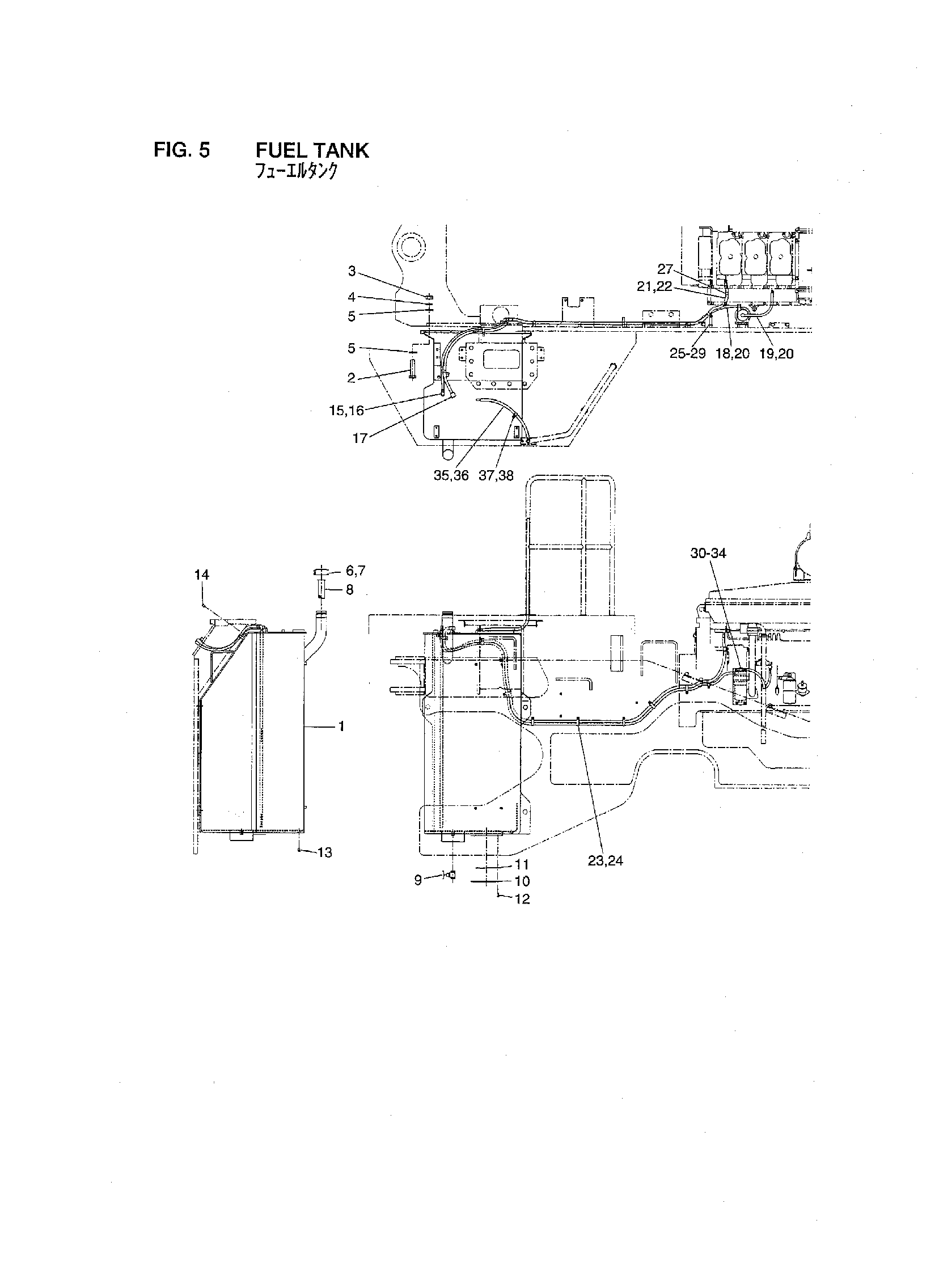

Заводская схема «Топливный бак» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26922-20201 | Бак, топливный | 1 |
| 2 | 01116-30120 | Болт | 3 |
| 3 | 01401-10030 | Гайка | 3 |
| 4 | 02010-00030 | Шайба | 3 |
| 5 | 26063-02121 | Шайба | 6 |
| 6 | 26552-22021 | Колпачок | 1 |
| 7 | 26552-27011 | Гидроцилиндр | 1 |
| 8 | 26402-22021 | Сетчатый фильтр | 1 |
| 9 | 26602-22161 | Кокк, дренажный | 1 |
| 10 | 26602-22401 | Пластина, крышка | 1 |
| 11 | 03310-01750 | Уплотнительное кольцо | 1 |
| 12 | 01183-10025 | Болт с шайбой | 6 |
| 13 | 24047-92111 | Пробка | 1 |
| 14 | 14813-82411 | Пробка | 1 |
| 15 | 04012-00303 | Угловой штуцер | 1 |
| 16 | 26602-22191 | Ниппель | 1 |
| 17 | 26902-22211 | Угловой штуцер | 1 |
| 18 | 26822-22041 | Шланг | 1 |
| 19 | 21875-42141 | Шланг | 1 |
| 20 | 24067-62241 | Зажим | 4 |
| 21 | 26922-22071 | Шланг | 1 |
| 22 | 24067-62241 | Зажим | 2 |
| 23 | 26602-42221 | Зажим | 9 |
| 24 | 01183-10016 | Болт с шайбой | 9 |
| 25 | 26612-42081 | Кронштейн | 1 |
| 26 | 26602-42091 | Зажим | 1 |
| 27 | 26602-42101 | Зажим | 2 |
| 28 | 01183-10020 | Болт | 2 |
| 29 | 01401-00010 | Гайка | 1 |
| 30 | 26922-22081 | Сепаратор, водяной | 1 |
| 31 | 26922-22091 | Кронштейн | 1 |
| 32 | 01183-10025 | Болт с шайбой | 2 |
| 33 | 01183-10030 | Болт с шайбой | 2 |
| 34 | 01401-00010 | Гайка | 2 |
| 35 | 26906-14971 | Шланг | 1 |
| 36 | 24067-62241 | Зажим | 1 |
| 37 | 26602-42101 | Зажим | 1 |
| 38 | 01183-10016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
