Кондиционер(2/2) — HITACHI LX450-7

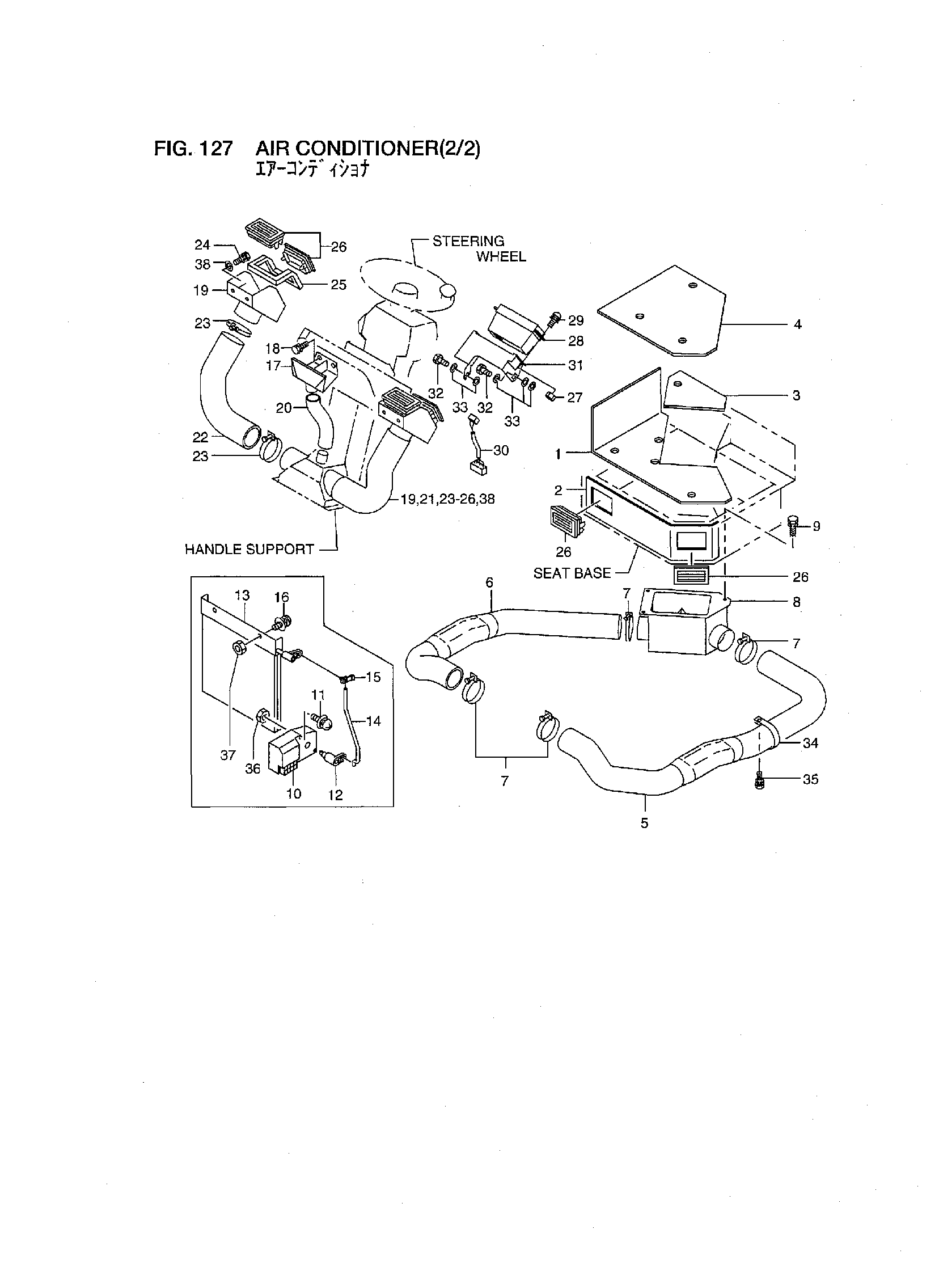

Заводская схема «Кондиционер(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26756-75681 | Коврик | 1 |
| 2 | 26756-75691 | Коврик | 1 |
| 3 | 26756-75701 | Коврик | 1 |
| 4 | 26756-75651 | Коврик | 1 |
| - | 26756-75652 | Коврик | 1 |
| 5 | 26756-75101 | Шланг | 1 |
| 6 | 26756-75111 | Шланг | 1 |
| 7 | 26607-63291 | Зажим | 4 |
| 8 | 26676-72001 | Короб | 1 |
| 9 | 01183-08020 | Болт с шайбой | 3 |
| 10 | 26756-75021 | Актуатер | 1 |
| 11 | 01033-04030 | Винт и шайба | 3 |
| 12 | 26756-76111 | Рычаг | 1 |
| 13 | 26756-76341 | Дверь | 1 |
| 14 | 26756-75811 | Шток | 1 |
| 15 | 26756-75821 | Зажим | 1 |
| 16 | 01033-06016 | Винт и шайба | 2 |
| 17 | 26756-71061 | Воздуховод | 1 |
| - | 26556-70231 | Воздуховод | 1 |
| 18 | 01183-06016 | Болт с шайбой | 2 |
| 19 | 26756-71081 | Воздуховод | 2 |
| 20 | 04710-06025 | Шланг | 1 |
| - | 04710-14024 | Шланг | 1 |
| 21 | 26756-75831 | Шланг, воздуховод | 1 |
| 22 | 26756-76291 | Шланг, воздуховод | 1 |
| 23 | 26607-63291 | Зажим | 4 |
| 24 | 01183-06016 | Болт с шайбой | 4 |
| 25 | 26756-75641 | Спонге | 2 |
| 26 | 26756-76141 | Решётка | 6 |
| 27 | 01400-00005 | Гайка | 4 |
| 28 | 26756-71131 | Управление блок | 1 |
| 29 | 01033-05016 | Винт и шайба | 4 |
| 30 | 26756-76131 | Провод жгут проводов | 1 |
| 31 | 26756-72552 | Кронштейн | 1 |
| 32 | 01110-10020 | Болт | 2 |
| 33 | 26606-52721 | Шайба | 5 |
| 34 | 26816-72531 | Зажим | 1 |
| 35 | 01183-10020 | Болт с шайбой | 1 |
| 36 | 01400-00004 | Гайка | 3 |
| 37 | 01400-00006 | Гайка | 2 |
| 38 | 02000-00006 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
