Трансмиссия гидрораспределитель(2/4) — HITACHI LX450-7

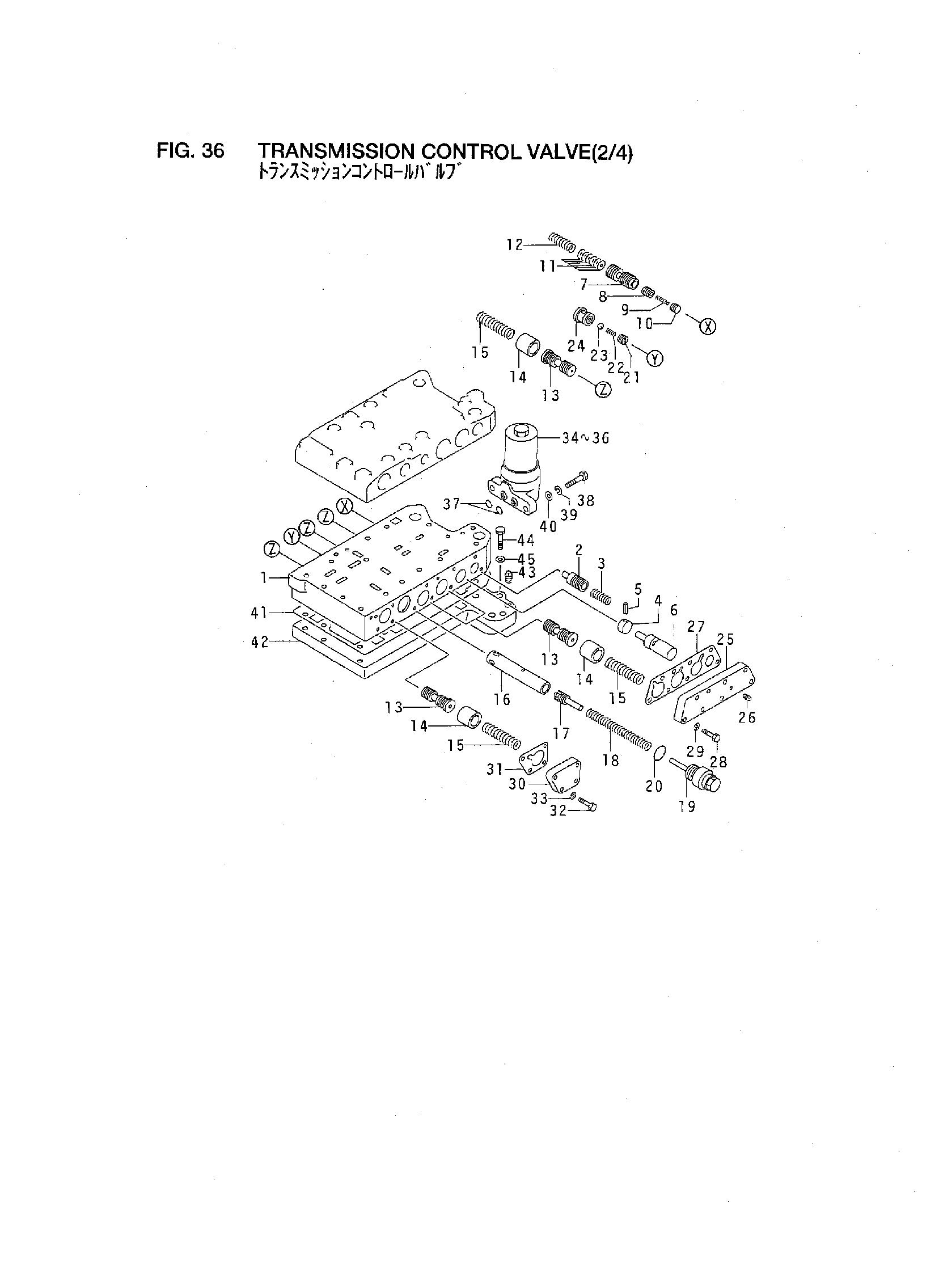

Заводская схема «Трансмиссия гидрораспределитель(2/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	BT-425-15-15210	Корпус, клапан	1
2	BT-232-15-14230	Клапан	1
3	BT-232-15-14260	Пружина	1
4	BT-424-15-15670	Ограничитель	1
5	BT-04025-00640	Палец, ролл	1
6	BT-424-15-15391	Клапан	1
7	BT-424-15-15340	Клапан	1
8	BT-104-15-25490	Клапан	1
9	BT-125-15-15290	Пружина	1
10	BT-104-15-25480	Клапан	1
11	BT-113-15-25260	Регулировочная шайба	6
12	BT-104-15-25290	Пружина	1
13	BT-424-15-15321	Клапан	6
14	BT-424-15-15371	Ограничитель	6
15	BT-568-15-15330	Пружина	6
16	BT-424-15-15441	Втулка	1
17	BT-424-15-15421	Клапан	1
18	BT-424-15-16230	Пружина	1
19	BT-424-15-15760	Пробка	1
20	BT-07002-03034	Уплотнительное кольцо	1
21	BT-424-15-15470	Ограничитель	1
22	BT-700-80-63230	Пружина	1
23	BT-04260-01270	Шарик	1
24	BT-424-15-15460	Клапан	1
25	BT-424-15-15980	Крышка	1
26	BT-07042-20108	Пробка	1
27	BT-425-15-15961	Прокладка	1
28	BT-01010-50830	Болт	8
29	BT-01643-30823	Шайба	8
30	BT-424-15-15910	Крышка	1
31	BT-424-15-15921	Прокладка	1
32	BT-01010-50830	Болт	4
33	BT-01643-30823	Шайба	4
A	BT-426-15-16510	Фильтр в сборе	1
34	BT-209-38-12470	Элемент	1
35	BT-209-38-12480	Уплотнительное кольцо	1
36	BT-209-38-12490	Кольцо, задний UP	1
37	BT-07000-72014	Уплотнительное кольцо	2
38	BT-01010-51035	Болт	2
39	BT-01602-21030	Пружинная шайба	2
40	BT-01641-21016	Шайба	2
41	BT-424-15-15993	Прокладка	1
42	BT-425-15-15130	Сиденье, клапан	1
43	BT-07042-00211	Пробка	3
44	BT-01010-51040	Болт	2
45	BT-01643-31032	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
