Электрооборудование(фонарь)(2/2) — HITACHI LX450-7

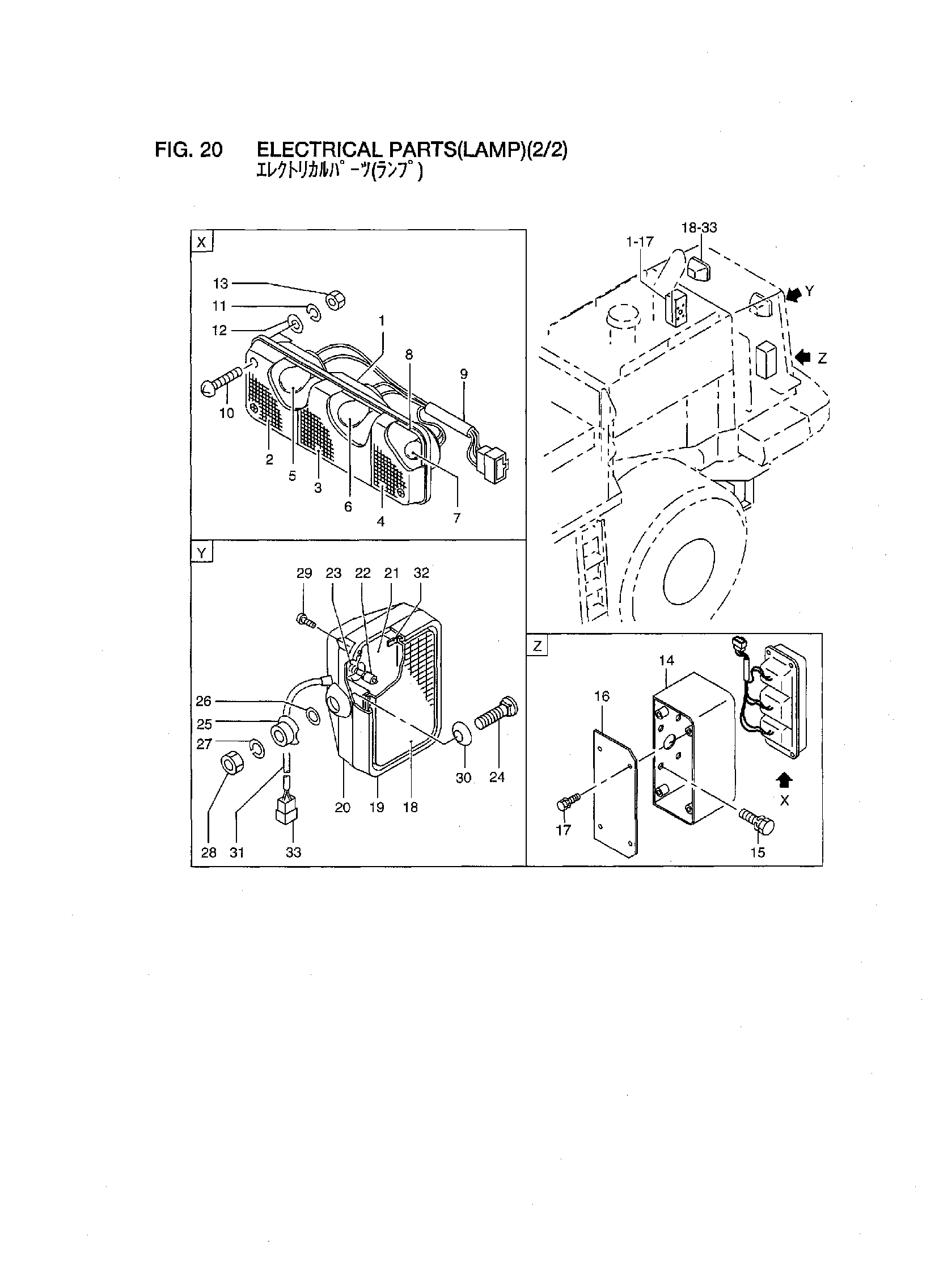

Заводская схема «Электрооборудование(фонарь)(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26402-42101 | Комбинированный фонарь в сборе, LH | 1 |
| A2 | 26402-42111 | Комбинированный фонарь в сборе, RH | 1 |
| 1 | NO PART NO. | Корпус | 2 |
| 2 | 26402-47011 | Ленс, LH | 1 |
| - | 26402-47041 | Ленс, RH | 1 |
| 3 | 26402-47021 | Ленс, LH | 1 |
| - | 26402-47051 | Ленс, RH | 1 |
| 4 | 26402-47031 | Ленс, LH | 1 |
| - | 26402-47061 | Ленс, RH | 1 |
| 5 | 26402-47071 | Лампа | 2 |
| 6 | 26402-47081 | Лампа | 2 |
| 7 | 26402-47091 | Лампа | 2 |
| 8 | 26402-47101 | Прокладка | 2 |
| 9 | 26402-47111 | Леад | 2 |
| 10 | 01030-05030 | Винт | 8 |
| 11 | 02010-00005 | Шайба | 8 |
| 12 | 02000-00005 | Шайба | 8 |
| 13 | 01400-00005 | Гайка | 8 |
| 14 | 26752-40211 | Кронштейн, фонарь | 2 |
| 15 | 01183-12030 | Болт с шайбой | 8 |
| 16 | 26752-42111 | Крышка | 2 |
| 17 | 01183-08016 | Болт с шайбой | 8 |
| A3 | 26612-42171 | Воркинг фонарь в сборе | 2 |
| 18 | 26612-42201 | Рассеиватель | 2 |
| 19 | 26612-42211 | Обод | 2 |
| 20 | NO PART NO. | Корпус | 2 |
| 21 | 26612-42241 | Рефлектор | 2 |
| 22 | 26612-42251 | Лампа | 2 |
| 23 | 26612-42261 | Пружина | 2 |
| 24 | 26612-42271 | Болт | 2 |
| 25 | 26612-42281 | Втулка | 2 |
| 26 | 26612-42291 | Шайба | 2 |
| 27 | 02010-00014 | Шайба | 2 |
| 28 | 01400-00014 | Гайка | 2 |
| 29 | 26612-42301 | Винт | 8 |
| 30 | 26612-42311 | Пластина | 2 |
| 31 | 26612-42321 | Леад | 2 |
| 32 | 26612-42331 | Прокладка | 2 |
| 33 | 26612-42341 | Разъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
