Клапан управление(1/3) — HITACHI LX450-7

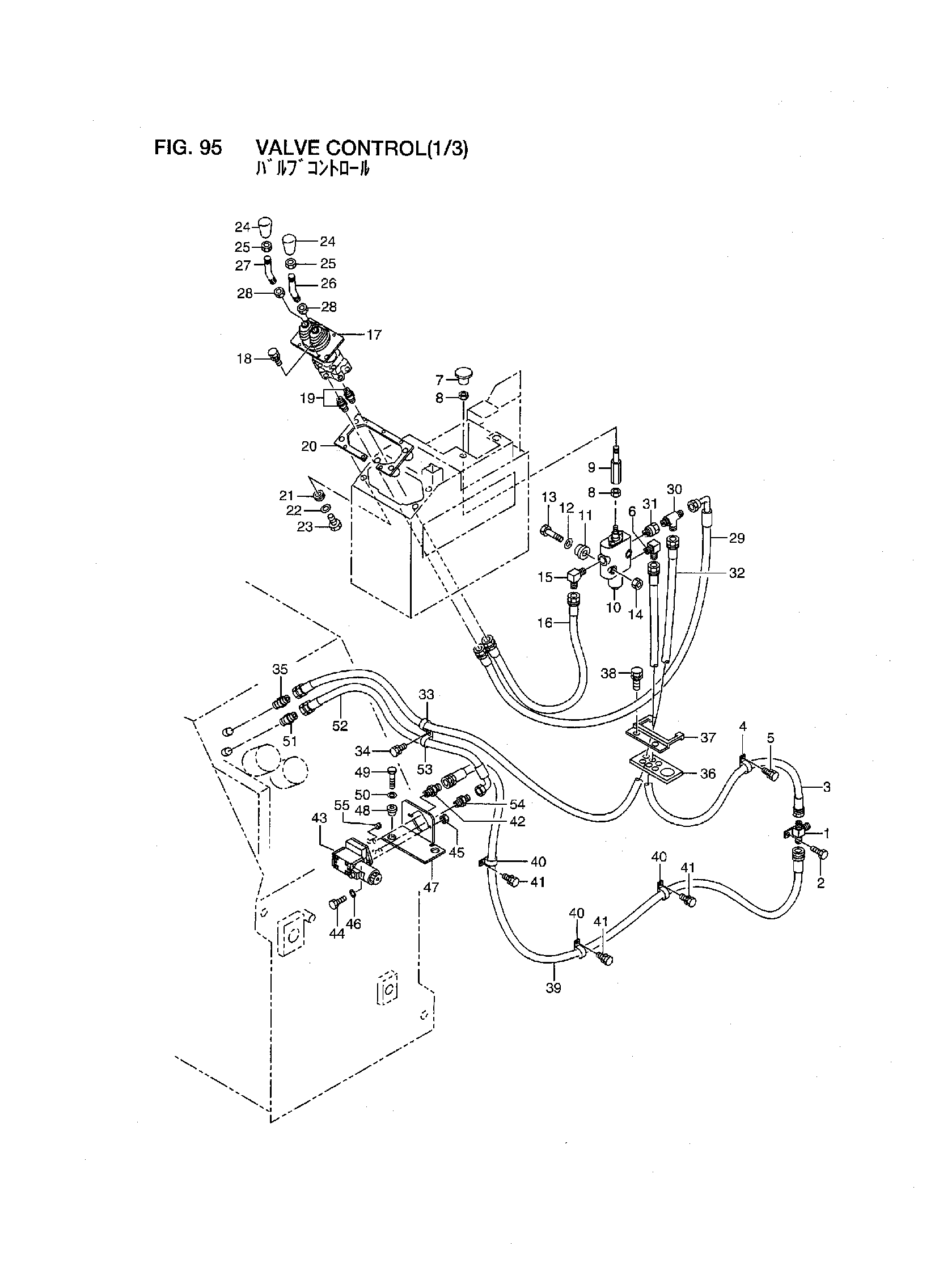

Заводская схема «Клапан управление(1/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26927-42211	Тхрее ходовой	1
2	01183-10020	Болт с шайбой	1
3	26927-42261	Шланг	1
4	26602-42081	Зажим	1
5	01183-10016	Болт с шайбой	1
6	04150-20202	Угловой штуцер	1
7	26095-52021	Кноб, ханд	1
8	01400-00008	Гайка	2
9	26757-42041	Адаптер	1
10	26817-42311	Остановка клапан	1
11	26407-32001	Крепление, резиновый	2
12	26606-52721	Шайба	2
13	01110-10070	Болт	2
14	01401-00010	Гайка	2
15	04150-20202	Угловой штуцер	1
16	26827-42111	Шланг	1
17	26827-32021	Мппк клапан	1
18	01183-08025	Болт с шайбой	4
19	21777-62981	Адаптер	2
20	26557-40211	Кронштейн	1
21	26407-32001	Крепление, резиновый	4
22	26606-52721	Шайба	4
23	01183-10040	Болт с шайбой	4
24	26607-42573	Кноб, довн схифт	2
25	26607-42561	Гайка	2
26	26557-42032	Рычаг	1
27	26557-42042	Рычаг	1
28	01400-00012	Гайка	2
29	26757-42101	Шланг	1
30	26817-42431	Тхрее ходовой	1
31	04135-20202	Унион	1
32	26927-42271	Шланг	1
33	26602-42071	Зажим	1
34	01183-10016	Болт с шайбой	1
35	04137-00202	Ниппель	1
36	26827-42121	Резиновая прокладка	1
37	26827-42131	Кронштейн	1
38	01183-10020	Болт с шайбой	2
39	26927-42331	Шланг	1
40	26602-42081	Зажим	3
41	01183-10016	Болт с шайбой	3
42	21875-43031	Ниппель	1
43	26555-42011	Клапан, остановка	1
44	01030-06025	Болт	2
45	01400-00006	Гайка	2
46	02010-00006	Шайба	2
47	26927-42301	Кронштейн	1
48	26407-32001	Крепление, резиновый	2
49	01183-10040	Болт с шайбой	2
50	26606-52721	Шайба	2
51	04137-00202	Ниппель	1
52	26927-42351	Шланг	1
53	26602-42071	Зажим	1
54	04137-00202	Ниппель	1
55	24047-92111	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
