Трансмиссия(1/4) — HITACHI LX450-7

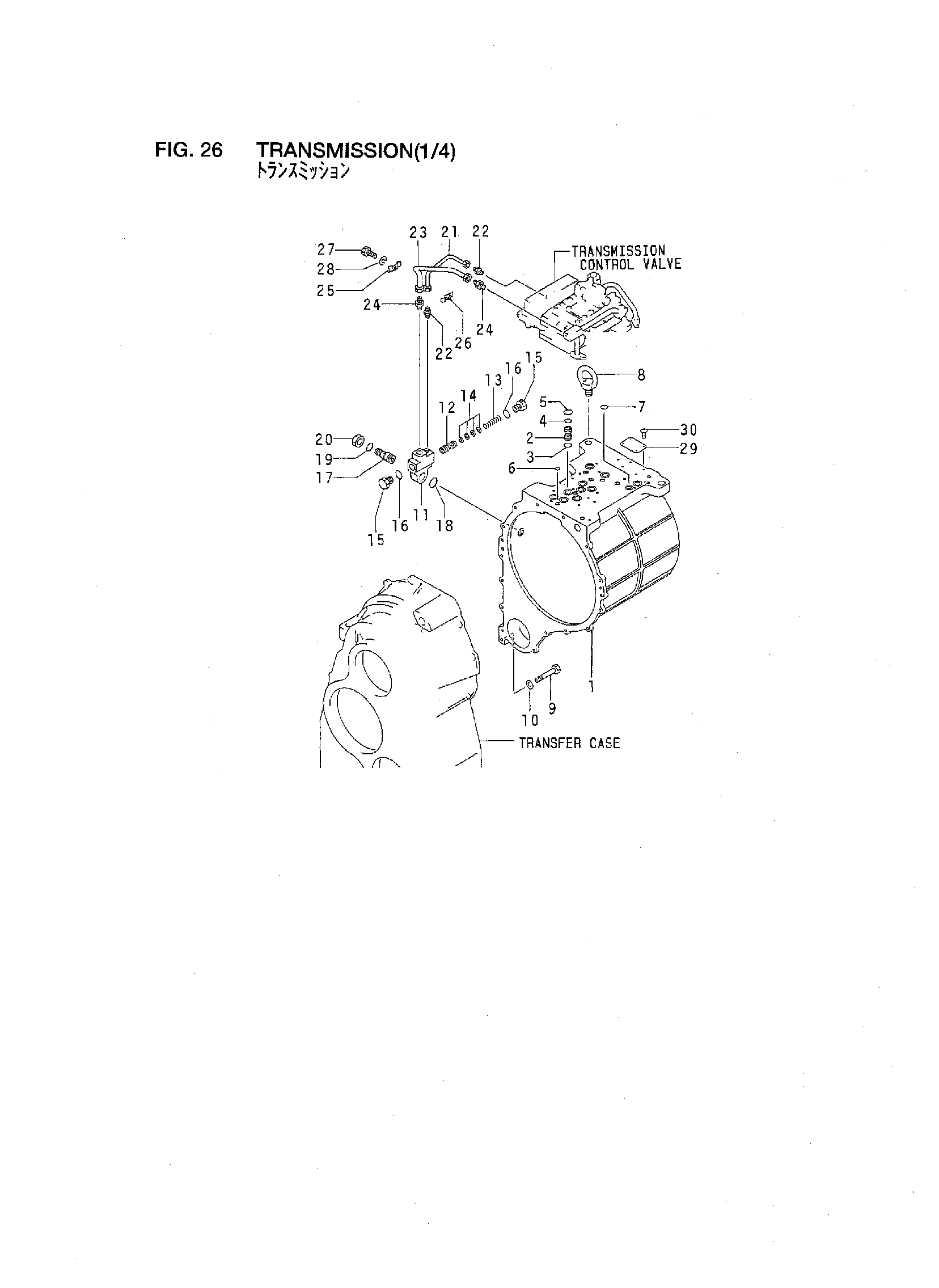

Заводская схема «Трансмиссия(1/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BT-426-15-00100 | Корпус | 1 |
| 2 | BT-425-15-11310 | Втулка | 6 |
| 3 | BT-07000-72021 | Уплотнительное кольцо | 6 |
| 4 | BT-170-09-17130 | Уплотнительное кольцо | 6 |
| 5 | BT-07000-73030 | Уплотнительное кольцо | 10 |
| 6 | BT-07000-72018 | Уплотнительное кольцо | 6 |
| 7 | BT-07000-72021 | Уплотнительное кольцо | 1 |
| 8 | BT-04530-02438 | Болт, проушина | 2 |
| 9 | BT-01010-51260 | Болт | 1 |
| 10 | BT-01643-31232 | Шайба | 1 |
| 11 | BT-425-15-14110 | Корпус, клапан | 1 |
| 12 | BT-425-15-14330 | Клапан | 1 |
| 13 | BT-145-14-12790 | Пружина | 1 |
| 14 | BT-425-15-14240 | Регулировочная шайба | 4 |
| 15 | BT-425-15-14220 | Пробка | 2 |
| 16 | BT-07002-03034 | Уплотнительное кольцо | 2 |
| 17 | BT-425-15-14213 | Болт | 1 |
| 18 | BT-07002-03634 | Уплотнительное кольцо | 1 |
| 19 | BT-07000-73025 | Уплотнительное кольцо | 1 |
| 20 | BT-01583-13018 | Гайка | 1 |
| 21 | BT-426-15-14320 | Трубка | 1 |
| 22 | BT-07238-00210 | Разъём | 2 |
| 23 | BT-426-15-14310 | Трубка | 1 |
| 24 | BT-07213-51826 | Ниппель | 2 |
| 25 | BT-425-15-14250 | Хомут | 1 |
| 26 | BT-425-15-14260 | Хомут | 1 |
| 27 | BT-01010-50616 | Болт | 1 |
| 28 | BT-01602-20619 | Пружинная шайба | 1 |
| 29 | BT-09608-05080 | Информационная табличка | 1 |
| 30 | BT-04418-13060 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
