Радиатор — HITACHI LX450-7

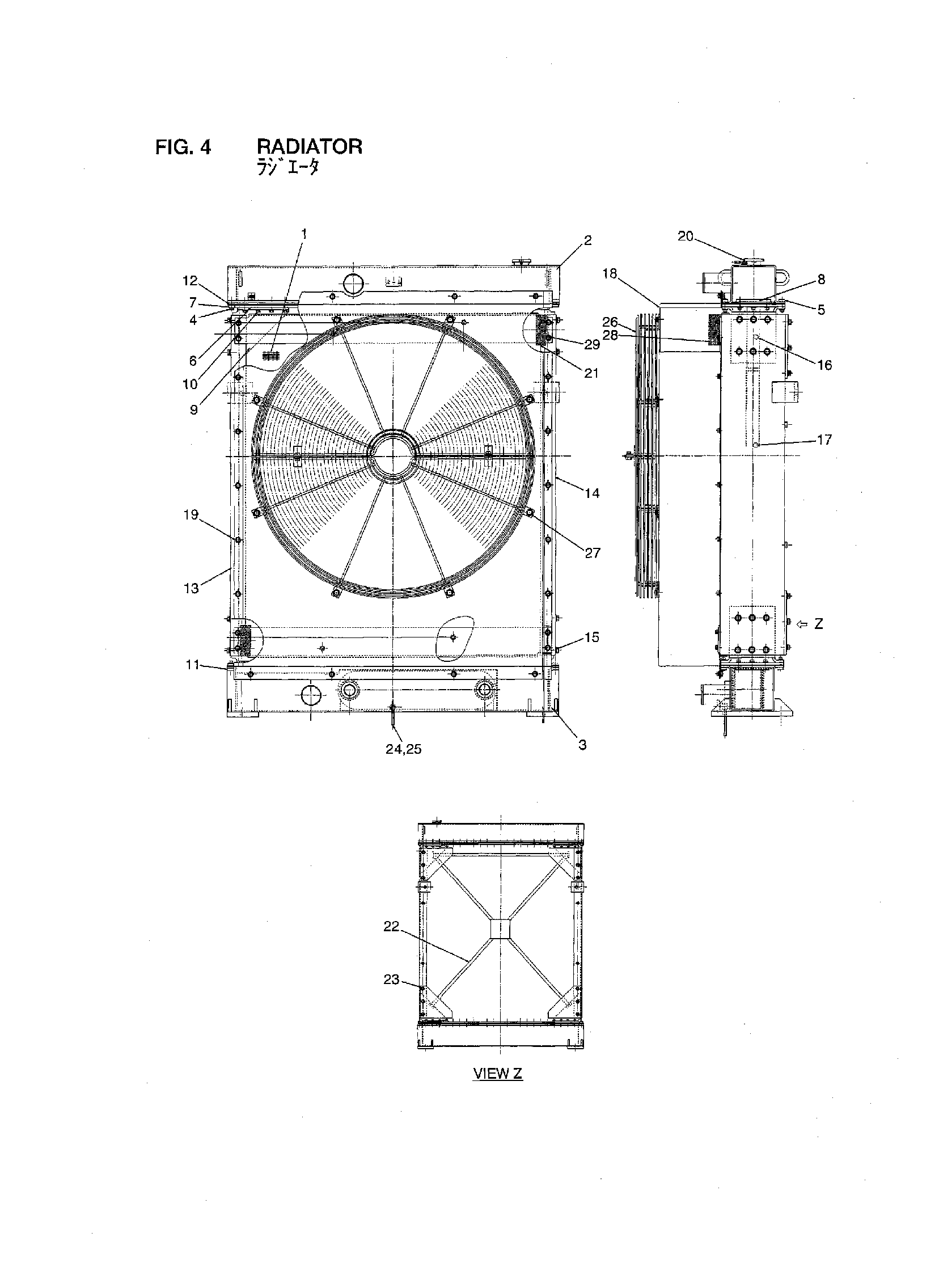

Заводская схема «Радиатор» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26922-12081 | Радиатор в сборе | 1 |
| A2 | 26922-17001 | Коре в сборе | 1 |
| 1 | 26922-17011 | Коре | 1 |
| 2 | 26922-17021 | Бак | 1 |
| 3 | 26922-17031 | Бак | 1 |
| 4 | 26902-17041 | Болт | 80 |
| 5 | 26902-17051 | Пластина | 2 |
| 6 | 26902-17061 | Пластина | 4 |
| 7 | 26902-17071 | Пластина | 4 |
| 8 | 26902-17081 | Пластина | 4 |
| 9 | 26902-17091 | RIB | 4 |
| 10 | 26902-17101 | Болт | 32 |
| 11 | 26922-17041 | Пластина | 2 |
| 12 | 26902-17421 | Прокладка | 2 |
| 13 | 26922-17051 | Опора | 1 |
| 14 | 26922-17061 | Опора | 1 |
| 15 | 26902-17151 | Болт | 24 |
| 16 | 26902-17451 | Манжета | 4 |
| 17 | 26902-17461 | Манжета | 2 |
| 18 | 26922-17071 | Кожух | 1 |
| 19 | 26902-17281 | Болт | 18 |
| 20 | 26922-17121 | Колпачок, давление | 1 |
| 21 | 26922-17091 | Пластина | 2 |
| 22 | 26902-17231 | Стойка, крестовина | 1 |
| 23 | 26902-17151 | Болт | 12 |
| 24 | 26602-17081 | Кран | 1 |
| 25 | 26702-17201 | Шланг, винйл | 1 |
| 26 | 26922-17101 | Сетка, провод | 2 |
| 27 | 26902-17151 | Болт | 10 |
| 28 | 26922-17111 | Манжета | 2 |
| 29 | 26922-17131 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
