Кабина(крышка и короб) — HITACHI LX450-7

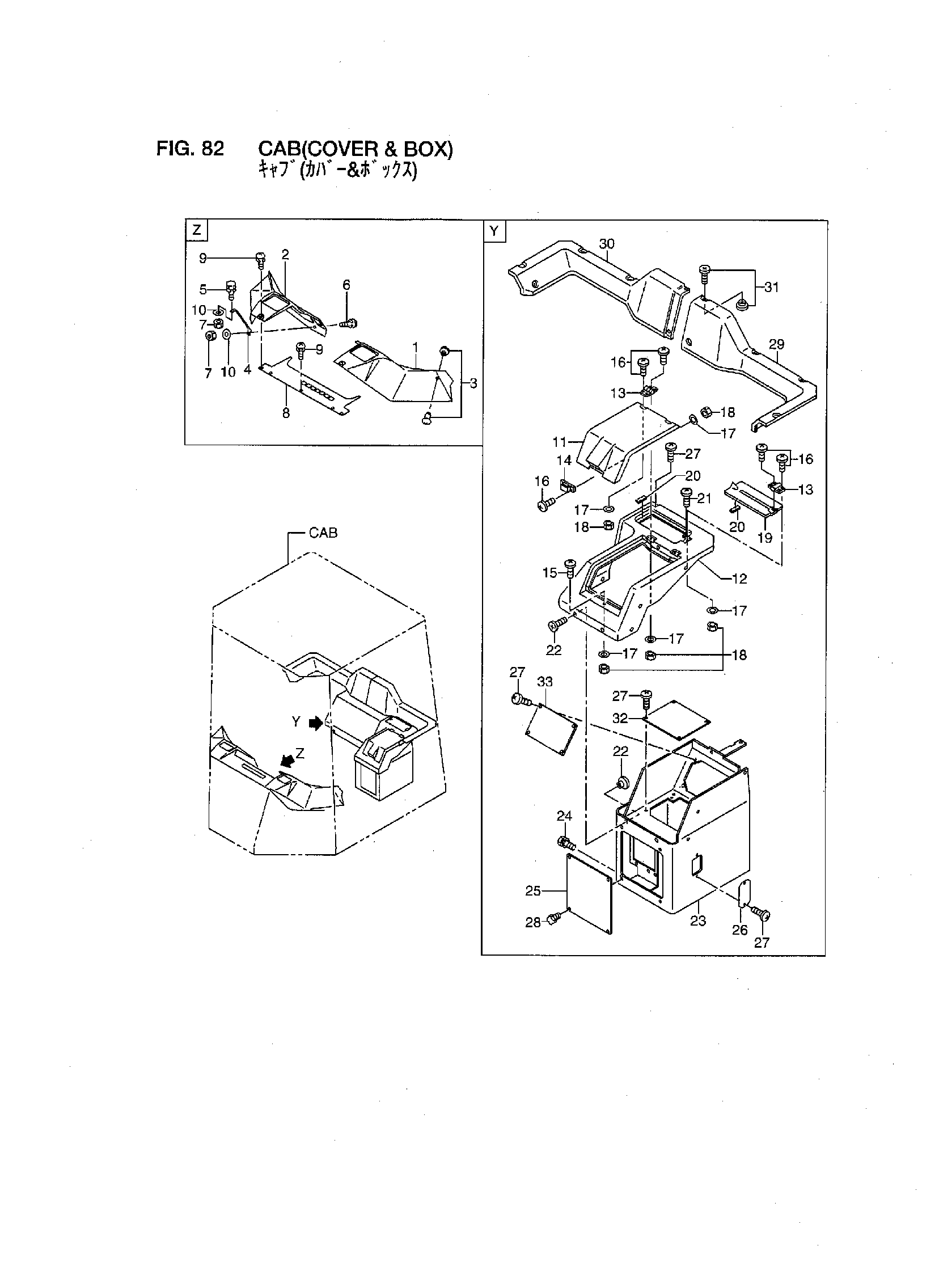

Заводская схема «Кабина(крышка и короб)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26926-72041 | Дасхбоард, передний, LH | 1 |
| 2 | 26926-72051 | Дасхбоард, передний, RH | 1 |
| 3 | 26756-73641 | Винт | 6 |
| 4 | 26756-73101 | Кронштейн | 2 |
| - | 26556-72391 | Кронштейн | 2 |
| 5 | 01183-10020 | Болт с шайбой | 2 |
| 6 | 01033-08020 | Винт и шайба | 2 |
| 7 | 01400-00008 | Гайка | 2 |
| 8 | 26756-73701 | Крышка | 1 |
| - | 26556-72381 | Крышка | 1 |
| 9 | 01033-06016 | Винт | 3 |
| 10 | 02000-00008 | Шайба | 2 |
| A | 26766-70311 | Крышка в сборе | 1 |
| 11 | 26766-73331 | Крышка, верхний | 1 |
| 12 | 26766-73341 | Крышка, нижний | 1 |
| 13 | 26756-73911 | Петля | 3 |
| 14 | 26756-75031 | Защёлка | 1 |
| 15 | 01302-03010 | Винт и шайба | 1 |
| 16 | 01031-03010 | Винт и шайба | 14 |
| 17 | 02000-00003 | Шайба | 15 |
| 18 | 01400-00003 | Гайка | 15 |
| 19 | 26766-73351 | Крышка | 1 |
| 20 | 26756-75951 | Резиновый, магнит | 2 |
| 21 | 01033-06016 | Винт | 1 |
| 22 | 26756-73641 | Винт | 7 |
| 23 | 26556-70221 | Короб | 1 |
| 24 | 01183-10020 | Болт с шайбой | 2 |
| 25 | 26556-72221 | Крышка | 1 |
| 26 | 26556-72231 | Крышка | 1 |
| 27 | 01033-06016 | Винт | 10 |
| 28 | 26406-52421 | Ручка | 4 |
| 29 | 26756-72062 | Крышка, задний, LH | 1 |
| 30 | 26756-72072 | Крышка, задний, RH | 1 |
| 31 | 26756-73641 | Винт | 10 |
| 32 | 26556-72212 | Крышка | 1 |
| 33 | 26556-72241 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
