Стояночный тормоз — HITACHI LX450-7

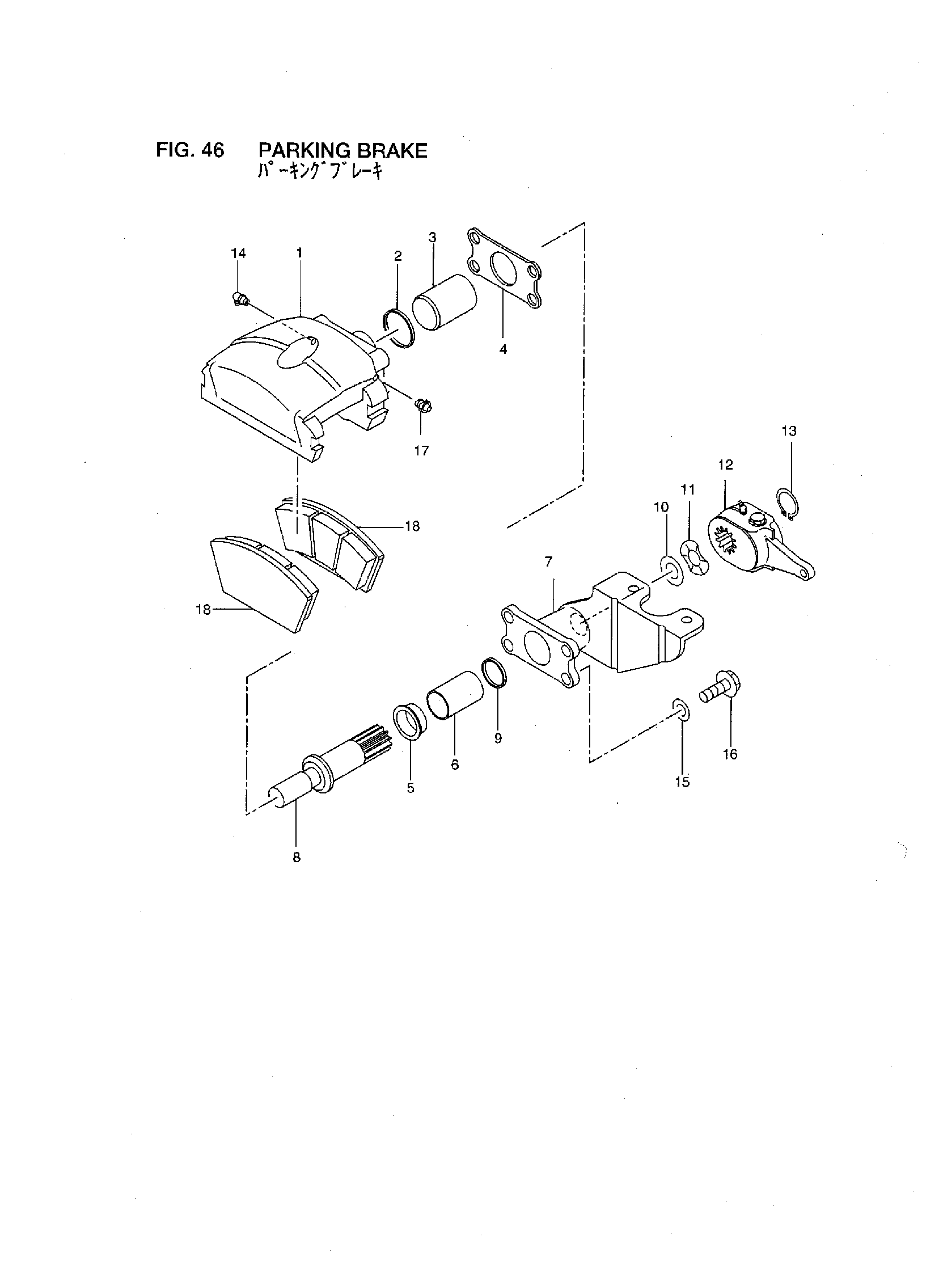

Заводская схема «Стояночный тормоз» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16813-02111 | Стояночный тормоз в сборе | 1 |
| K1 | 16813-07191 | Комплект, репаир | 1 |
| K2 | 16813-07181 | Комплект, накладка | 1 |
| 1 | NO PART NO. | Водило | 1 |
| 2 | NO PART NO. | Уплотнение, поршень | 1 |
| 3 | 16813-07021 | Поршень | 1 |
| 4 | NO PART NO. | Прокладка | 1 |
| 5 | NO PART NO. | Подшипник | 1 |
| 6 | NO PART NO. | Подшипник | 1 |
| 7 | 16813-07061 | Колпачок | 1 |
| 8 | 16813-07071 | Вал | 1 |
| 9 | NO PART NO. | Манжета | 1 |
| 10 | NO PART NO. | Шайба | 1 |
| 11 | NO PART NO. | Шайба | 1 |
| 12 | 16813-07111 | Механизм натяжения | 1 |
| 13 | NO PART NO. | Кольцо, стопорный | 1 |
| 14 | 16813-07131 | Штуцер, смазка | 1 |
| 15 | 16813-07141 | Шайба | 4 |
| 16 | 16813-07151 | Болт | 4 |
| 17 | 16813-07161 | Ниппель | 1 |
| 18 | NO PART NO. | Накладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
