Боковой панель и решётка — HITACHI LX450-7

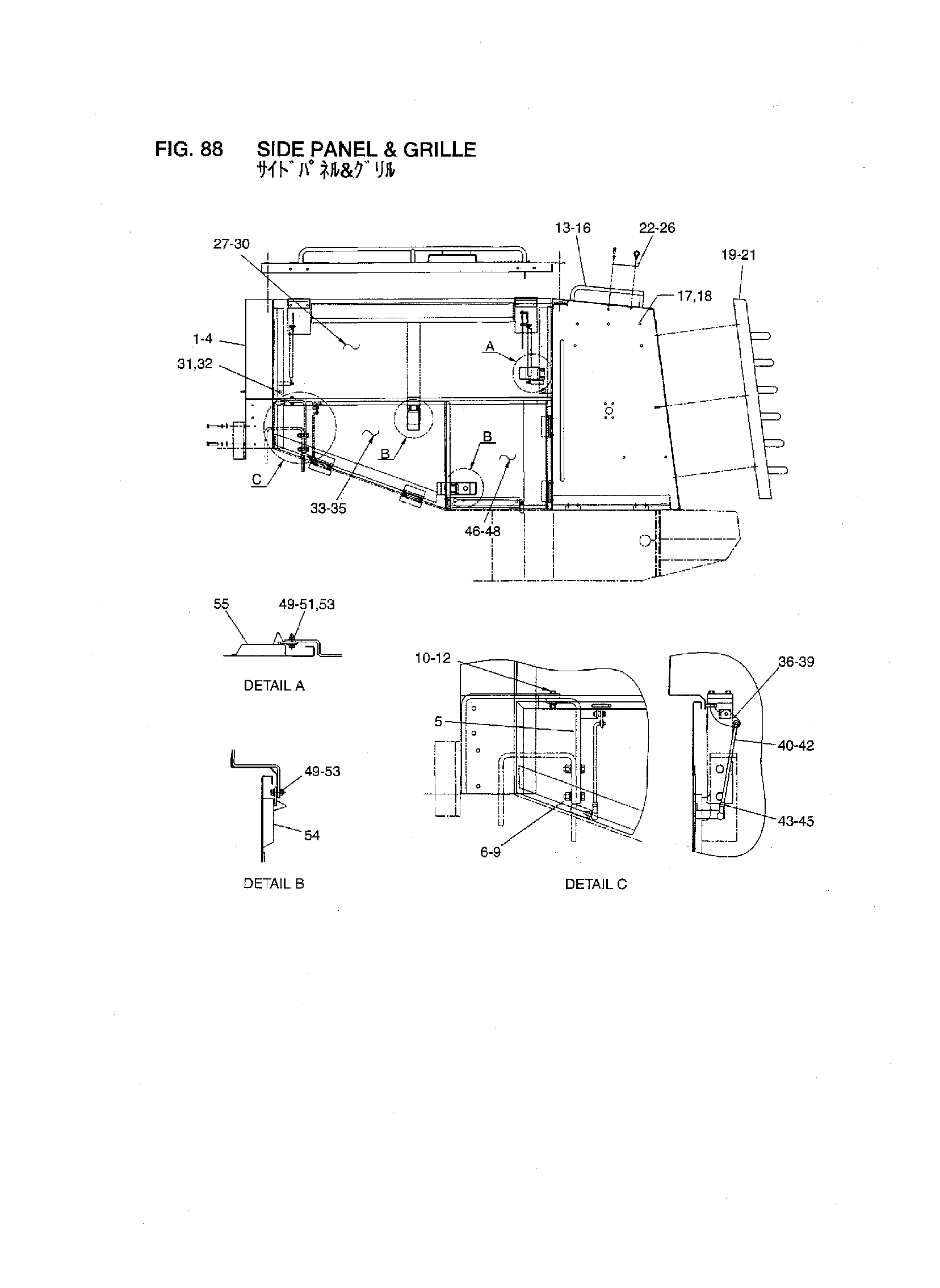

Заводская схема «Боковой панель и решётка» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26926-40281 | Опора, капот | 1 |
| 2 | 01116-16070 | Болт | 4 |
| 3 | 02011-00016 | Шайба | 4 |
| 4 | 190A3-02051 | Шайба | 4 |
| 5 | 26926-42631 | Кронштейн, LH | 1 |
| - | 26926-42641 | Кронштейн, RH | 1 |
| 6 | 01116-16060 | Болт | 4 |
| 7 | 190A3-02051 | Шайба | 8 |
| 8 | 01401-10016 | Гайка | 4 |
| 9 | 02011-00016 | Шайба | 4 |
| 10 | 01116-12055 | Болт | 4 |
| 11 | 26063-02111 | Шайба | 8 |
| 12 | 01401-10012 | Гайка | 4 |
| 13 | 26926-40251 | Опора, решётка | 1 |
| 14 | 01116-16040 | Болт | 8 |
| 15 | 02011-00016 | Шайба | 8 |
| 16 | 190A3-02051 | Шайба | 8 |
| 17 | 01183-12020 | Болт с шайбой | 10 |
| 18 | 01401-00012 | Гайка | 10 |
| 19 | 26926-42001 | Решётка | 1 |
| 20 | 01183-10025 | Болт с шайбой | 6 |
| 21 | 02000-00010 | Шайба | 6 |
| 22 | 26926-42431 | Крышка | 1 |
| 23 | 26626-52011 | Болт, проушина | 1 |
| 24 | 01110-10035 | Болт | 1 |
| 25 | 02000-00010 | Шайба | 1 |
| 26 | 01401-00010 | Гайка | 1 |
| 27 | 26926-40261 | Панель, боковой, LH | 1 |
| - | 26926-40271 | Панель, боковой, RH | 1 |
| 28 | 01183-12035 | Болт с шайбой | 8 |
| 29 | 02000-00012 | Шайба | 8 |
| 30 | 01401-00012 | Гайка | 8 |
| 31 | 26096-42411 | Резиновый, амортизатор | 4 |
| 32 | 01030-05020 | Винт | 4 |
| 33 | 26926-40211 | Панель, боковой, LH | 1 |
| - | 26926-40221 | Панель, боковой, RH | 1 |
| 34 | 01183-12030 | Болт с шайбой | 8 |
| 35 | 02000-00012 | Шайба | 8 |
| 36 | 26906-44311 | Ограничитель | 2 |
| 37 | 01110-10035 | Болт | 2 |
| 38 | 02000-00010 | Шайба | 4 |
| 39 | 01401-00010 | Гайка | 4 |
| 40 | 26926-42561 | Шток | 2 |
| 41 | 02000-00010 | Шайба | 2 |
| 42 | 02200-25020 | Палец, коттер | 2 |
| 43 | 26601-12031 | Соединение, шарик | 2 |
| 44 | 02010-00010 | Шайба | 2 |
| 45 | 01401-00010 | Гайка | 4 |
| 46 | 26926-40231 | Панель, боковой, LH | 1 |
| - | 26926-40241 | Панель, боковой, RH | 1 |
| 47 | 01183-12030 | Болт с шайбой | 8 |
| 48 | 02000-00012 | Шайба | 8 |
| 49 | 26806-42561 | Ограничитель | 6 |
| 50 | 01183-10030 | Болт с шайбой | 12 |
| 51 | 01401-00010 | Гайка | 12 |
| 52 | 02000-00010 | Шайба | 8 |
| 53 | 26606-52721 | Шайба | 12 |
| 54 | 26556-42341 | Крышка, блокировка | 2 |
| - | 26556-42342 | Крышка, блокировка | 2 |
| - | 26556-47061 | Крышка, блокировка | 2 |
| 55 | 26806-40301 | Крышка, блокировка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
