Рулевое управление колесо блок — HITACHI LX450-7

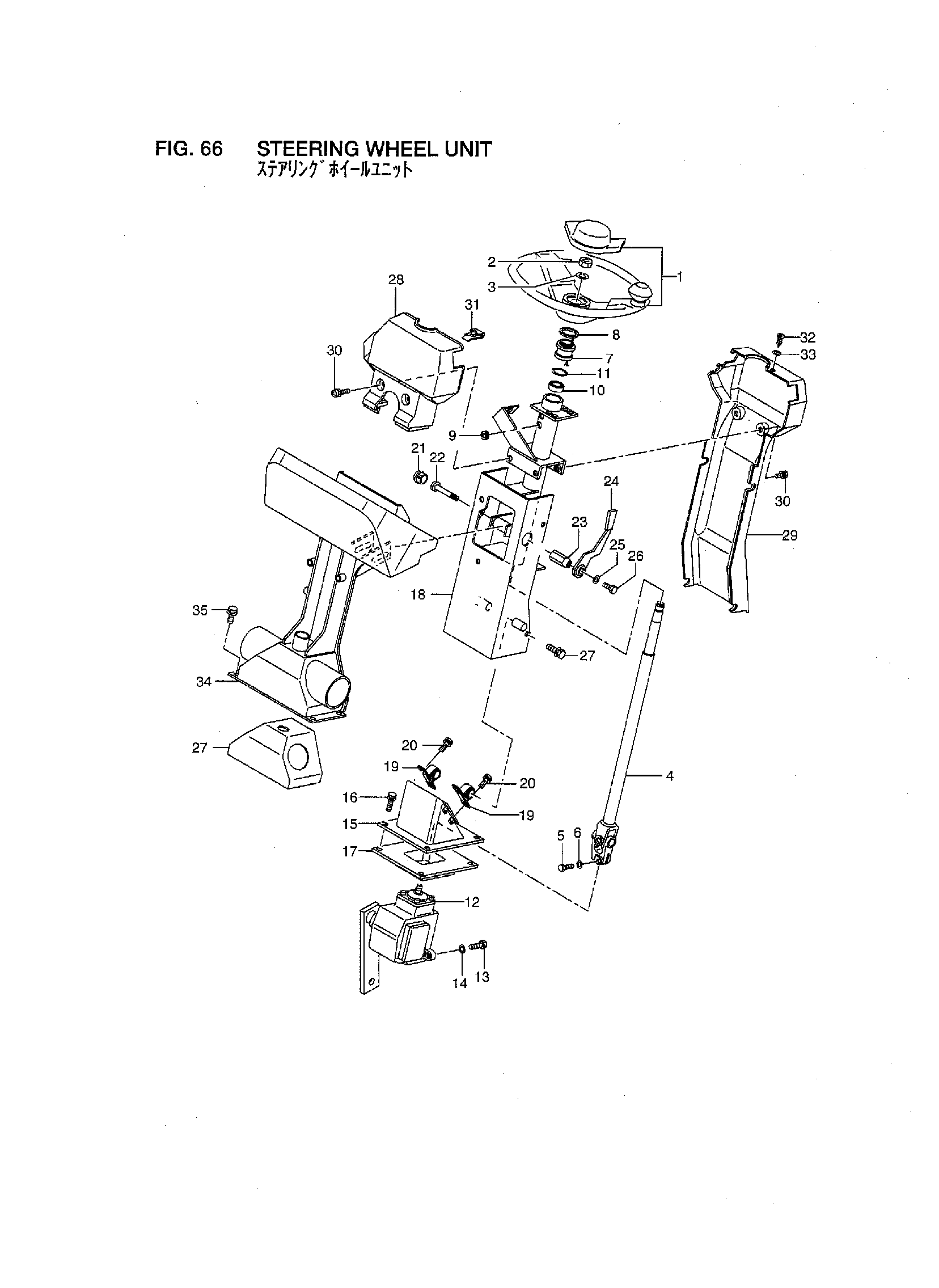

Заводская схема «Рулевое управление колесо блок» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| K | 26754-10421 | Комплект, рукоятка блокировка | 1 |
| 1 | 26554-12001 | Рулевое управление колесо | 1 |
| 2 | 01401-00014 | Гайка | 1 |
| 3 | 02010-00014 | Шайба | 1 |
| 4 | 26754-10253 | Вал | 1 |
| 5 | 01106-10035 | Болт | 1 |
| 6 | 02011-00010 | Шайба | 1 |
| A | 26604-10291 | Звуковой сигнал выключатель в сборе | 1 |
| 7 | 26604-13191 | Втулка | 1 |
| 8 | 26604-13161 | Шайба | 1 |
| 9 | 26604-12151 | Уплотнительная втулка | 1 |
| 10 | 26314-12161 | Подшипник, шарик | 1 |
| 11 | 02110-00037 | Кольцо, стопорный | 1 |
| 12 | 26754-10241 | Рулевое управление шестерня | 1 |
| 13 | 26664-12281 | Болт | 3 |
| 14 | 02011-00012 | Шайба | 3 |
| 15 | 26754-10211 | Опора, рукоятка | 1 |
| 16 | 01183-10025 | Болт с шайбой | 4 |
| 17 | 26754-10301 | Сиденье | 1 |
| 18 | 26754-10221 | Пост, рукоятка | 1 |
| 19 | 26405-42201 | Блок, пиллов | 2 |
| 20 | 01183-08020 | Болт с шайбой | 4 |
| 21 | 26754-12241 | Пробка, отверстие | 1 |
| 22 | 215E4-12211 | Болт | 1 |
| 23 | 26754-12041 | Гайка | 1 |
| 24 | 26754-12051 | Рычаг | 1 |
| 25 | 214A4-12161 | Шайба | 1 |
| 26 | 215E4-12231 | Болт | 1 |
| 27 | 26756-75661 | Коврик | 1 |
| 28 | 26554-12021 | Крышка | 1 |
| 29 | 26554-12011 | Крышка | 1 |
| 30 | 01033-06016 | Винт и шайба | 8 |
| 31 | 26506-92281 | Гайка, скорость | 1 |
| 32 | 01044-05012 | Винт | 1 |
| 33 | 02000-20005 | Шайба | 1 |
| 34 | 26754-10311 | Опора, рукоятка | 1 |
| - | 26554-10201 | Опора, рукоятка | 1 |
| 35 | 01183-10025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
