Клапан управление(2/3) — HITACHI LX450-7

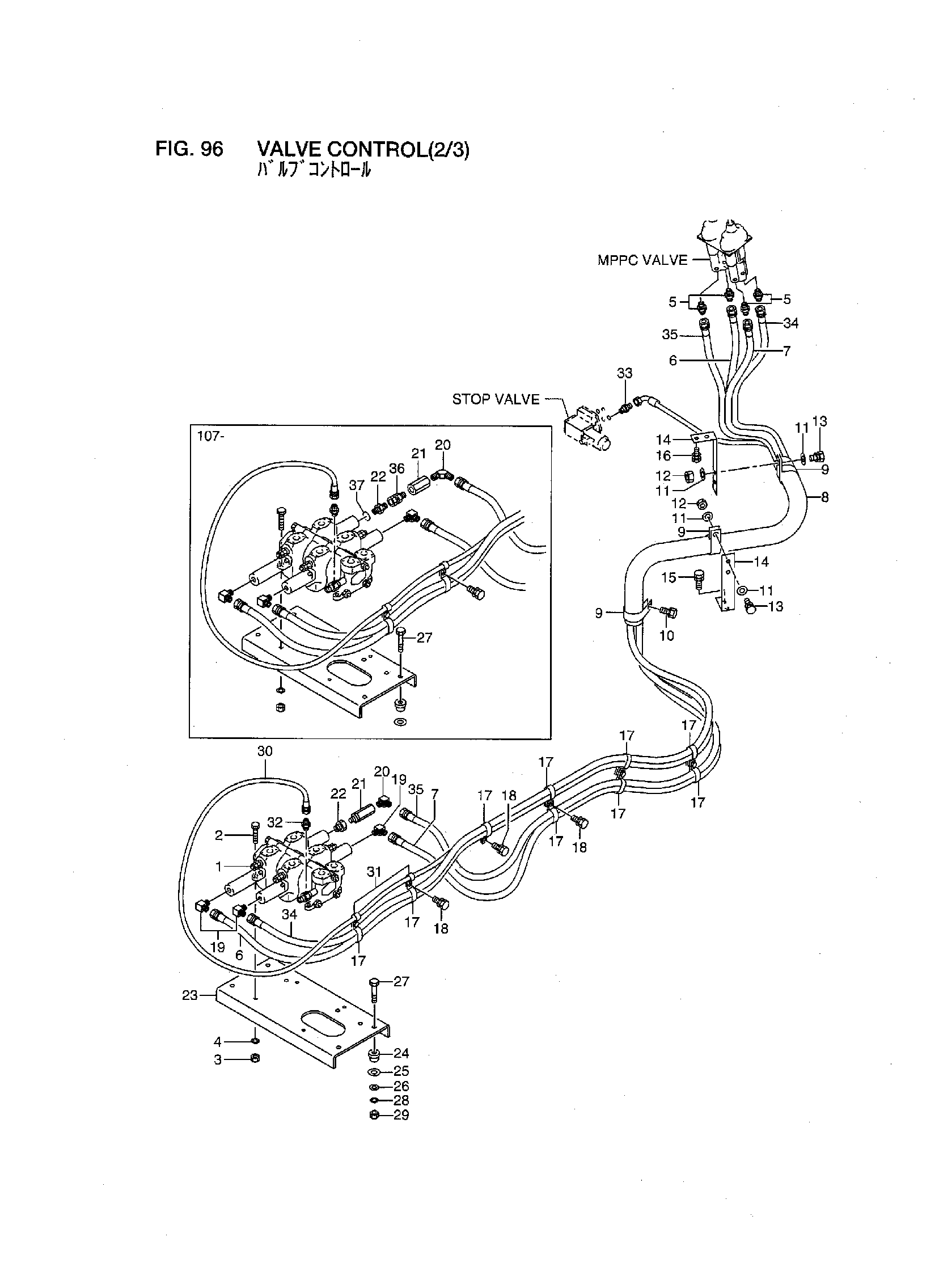

Заводская схема «Клапан управление(2/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26927-32001 | Основной клапан | 1 |
| 2 | 01110-16060 | Болт | 3 |
| 3 | 01401-00016 | Гайка | 3 |
| 4 | 02010-00016 | Шайба | 3 |
| 5 | 21777-62981 | Адаптер | 4 |
| 6 | 26927-42281 | Шланг | 1 |
| 7 | 26927-42291 | Шланг | 1 |
| 8 | 26607-42691 | Шланг, защита | 1 |
| 9 | 26607-42311 | Хомут | 3 |
| 10 | 01183-10025 | Болт с шайбой | 1 |
| 11 | 02000-00010 | Шайба | 4 |
| 12 | 01401-00010 | Гайка | 2 |
| 13 | 01183-10030 | Болт с шайбой | 2 |
| 14 | 26827-42161 | Кронштейн | 2 |
| 15 | 01183-12020 | Болт с шайбой | 2 |
| 16 | 01183-10020 | Болт с шайбой | 2 |
| 17 | 26602-42201 | Зажим | 9 |
| 18 | 01183-10020 | Болт с шайбой | 6 |
| 19 | 21787-92161 | Угловой штуцер | 3 |
| 20 | 04150-20202 | Угловой штуцер | 1 |
| - | 21967-62441 | Угловой штуцер | 1 |
| 21 | 26817-42451 | Клапан, рестриктион | 1 |
| - | 26557-42321 | Клапан, рестриктион | 1 |
| 22 | 26907-42821 | Ниппель | 1 |
| - | 21777-62981 | Ниппель | 1 |
| 23 | 26927-42171 | Кронштейн | 1 |
| 24 | 26902-12001 | Резиновый, крепление | 4 |
| 25 | 190A3-02051 | Шайба | 4 |
| 26 | 26608-72321 | Шайба | 4 |
| 27 | 01116-16100 | Болт | 4 |
| - | 01116-16090 | Болт | 4 |
| 28 | 02011-00016 | Шайба | 4 |
| 29 | 01401-10016 | Гайка | 4 |
| 30 | 26927-42341 | Шланг | 1 |
| 31 | 26602-42061 | Зажим | 5 |
| 32 | 04134-20202 | Ниппель | 1 |
| 33 | 04137-00202 | Ниппель | 1 |
| 34 | 26927-42281 | Шланг | 1 |
| 35 | 26927-42291 | Шланг | 1 |
| 36 | 04138-00202 | Унион | 1 |
| 37 | 03320-00140 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
