Муфта(3RD) — HITACHI LX450-7

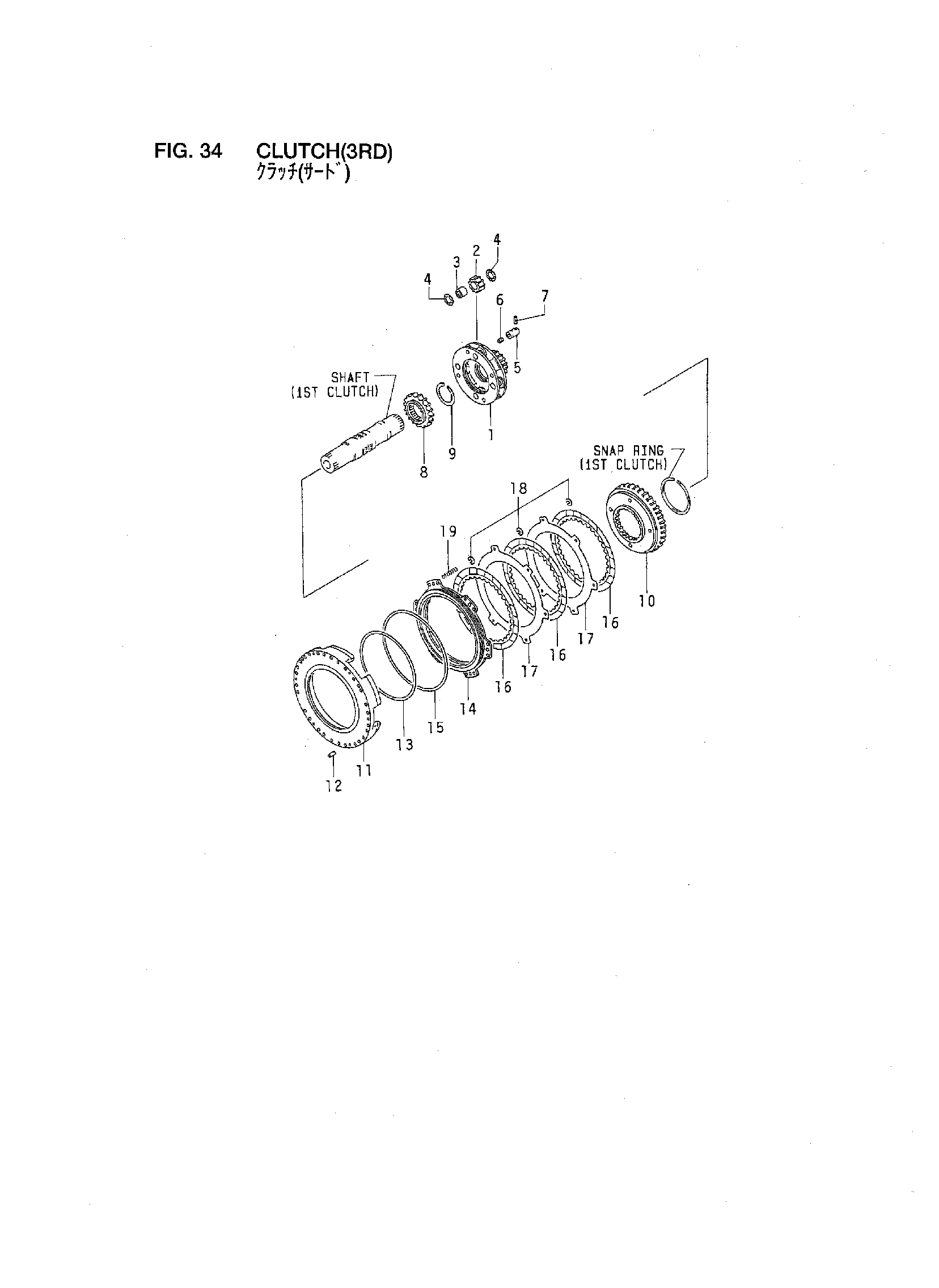

Заводская схема «Муфта(3RD)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BT-426-15-12330 | Водило | 1 |
| 2 | BT-426-15-12430 | Шестерня | 4 |
| 3 | BT-426-15-12960 | Подшипник | 4 |
| 4 | BT-09233-13220 | Шайба, упорный | 8 |
| A | BT-426-15-00150 | Вал в сборе | 4 |
| 5 | NO PART NO. | Вал | 4 |
| 6 | BT-07043-50108 | Пробка | 4 |
| 7 | BT-04025-00624 | Палец | 4 |
| 8 | BT-426-15-12240 | Шестерня | 1 |
| 9 | BT-04064-09530 | Кольцо, стопорный | 1 |
| 10 | BT-426-15-12620 | Шестерня, кольцо | 1 |
| 11 | BT-426-15-11140 | Корпус | 1 |
| 12 | BT-04020-01434 | Палец, довел | 12 |
| 13 | BT-426-15-19210 | Кольцо, уплотнение | 1 |
| 14 | BT-426-15-12740 | Поршень | 1 |
| 15 | BT-175-15-59250 | Кольцо, уплотнение | 1 |
| 16 | BT-198-15-22810 | Дисковый, муфта | 3 |
| 17 | BT-426-15-12720 | Пластина | 2 |
| 18 | BT-175-15-42880 | Пружина | 18 |
| 19 | BT-234-15-15230 | Пружина | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
