Тормоз линия(1/3) — HITACHI LX450-7

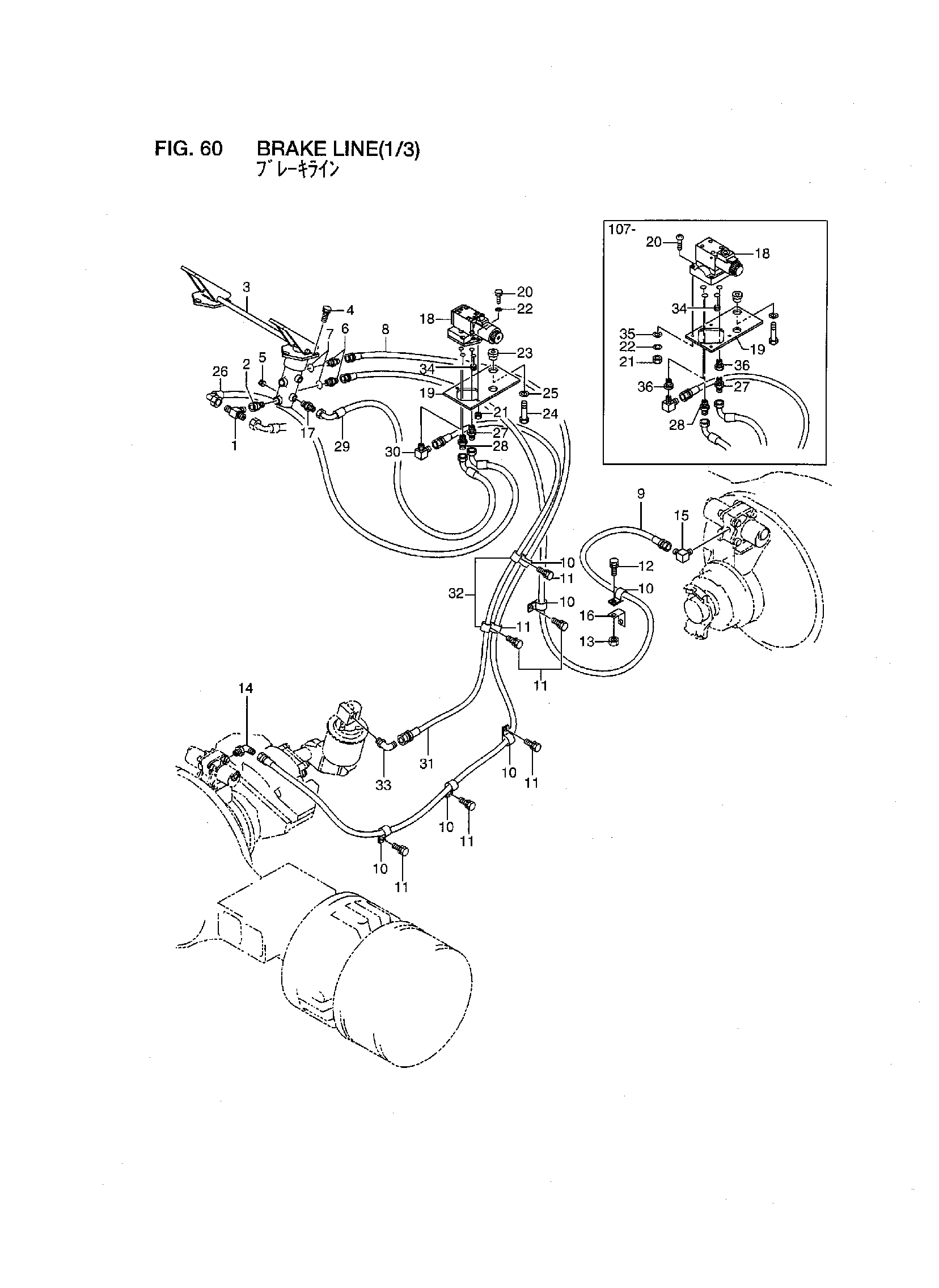

Заводская схема «Тормоз линия(1/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26905-42501 | Тхрее ходовой | 1 |
| 2 | 04135-20303 | Унион | 1 |
| 3 | 26825-42241 | Тормозной клапан | 1 |
| 4 | 01183-08030 | Болт с шайбой | 6 |
| 5 | 24047-92101 | Пробка | 1 |
| 6 | 21847-03201 | Ниппель | 2 |
| 7 | 03320-00140 | Уплотнительное кольцо | 2 |
| 8 | 26925-42281 | Шланг | 1 |
| 9 | 26925-42291 | Шланг | 1 |
| 10 | 26602-42101 | Зажим | 15 |
| 11 | 01183-10016 | Болт с шайбой | 14 |
| 12 | 01183-10020 | Болт с шайбой | 1 |
| 13 | 01401-00010 | Гайка | 1 |
| 14 | 26825-42271 | Угловой штуцер | 1 |
| 15 | 04150-20404 | Угловой штуцер | 1 |
| 16 | 26815-42331 | Стойка | 1 |
| 17 | 04134-20202 | Ниппель | 1 |
| 18 | 26555-42011 | Клапан, остановка | 1 |
| - | 26555-42021 | Остановка клапан | 1 |
| 19 | 26555-42001 | Кронштейн | 1 |
| - | 26555-42002 | Кронштейн | 1 |
| 20 | 01030-06025 | Болт | 2 |
| - | 01030-05035 | Болт | 4 |
| 21 | 01400-00006 | Гайка | 2 |
| - | 01400-00005 | Гайка | 4 |
| 22 | 02010-00006 | Шайба | 2 |
| - | 02010-00005 | Шайба | 4 |
| 23 | 26407-32001 | Крепление, резиновый | 2 |
| 24 | 01183-10040 | Болт с шайбой | 2 |
| 25 | 26606-52721 | Шайба | 2 |
| 26 | 26825-42292 | Шланг | 1 |
| 27 | 26555-42121 | Ниппель | 1 |
| 28 | 04137-00202 | Ниппель | 1 |
| - | 201C7-69651 | Ниппель | 1 |
| 29 | 26555-42051 | Шланг | 1 |
| 30 | 26825-42281 | Угловой штуцер | 1 |
| 31 | 26925-42311 | Шланг | 1 |
| 32 | 26602-42081 | Зажим | 4 |
| 33 | 04150-20303 | Угловой штуцер | 1 |
| 34 | 24047-92111 | Пробка | 1 |
| - | 14813-82431 | Пробка | 1 |
| 35 | 02000-00005 | Шайба | 4 |
| 36 | 24047-92361 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
