Двигатель крепление — HITACHI LX450-7

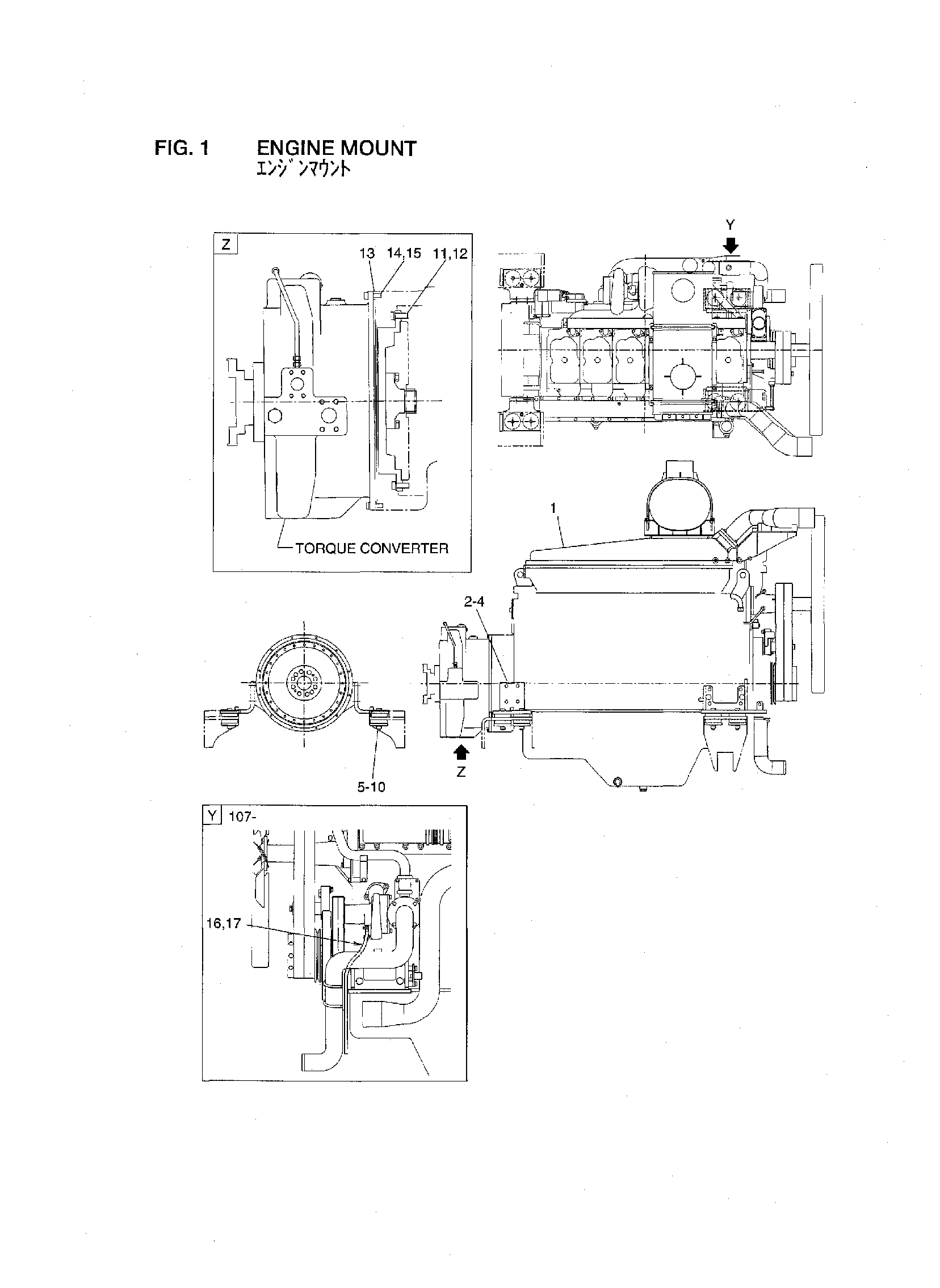

Заводская схема «Двигатель крепление» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26921-02021 | Двигатель | 1 |
| - | 26921-02022 | Двигатель | 1 |
| - | 26921-02021 | Двигатель | 1 |
| - | 26921-02022 | Двигатель | 1 |
| 2 | 26921-02031 | Кронштейн | 2 |
| 3 | 01106-16050 | Болт | 8 |
| 4 | 02011-00016 | Шайба | 8 |
| 5 | 01116-16110 | Болт | 8 |
| 6 | 26611-02101 | Крепление, резиновый | 8 |
| 7 | 26611-02111 | Крепление, резиновый | 8 |
| 8 | 26601-02091 | Пластина | 8 |
| 9 | 02011-00016 | Шайба | 8 |
| 10 | 01401-10016 | Гайка | 8 |
| 11 | 01106-12035 | Болт | 24 |
| 12 | 02011-00012 | Шайба | 4 |
| 13 | 26903-82002 | Прокладка | 1 |
| 14 | 01106-10035 | Болт | 12 |
| 15 | 02011-00010 | Шайба | 12 |
| 16 | 26921-02041 | Трубка, винйл | 1 |
| 17 | 26921-02051 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
