Гидравлическая система(стрела) — HITACHI LX450-7

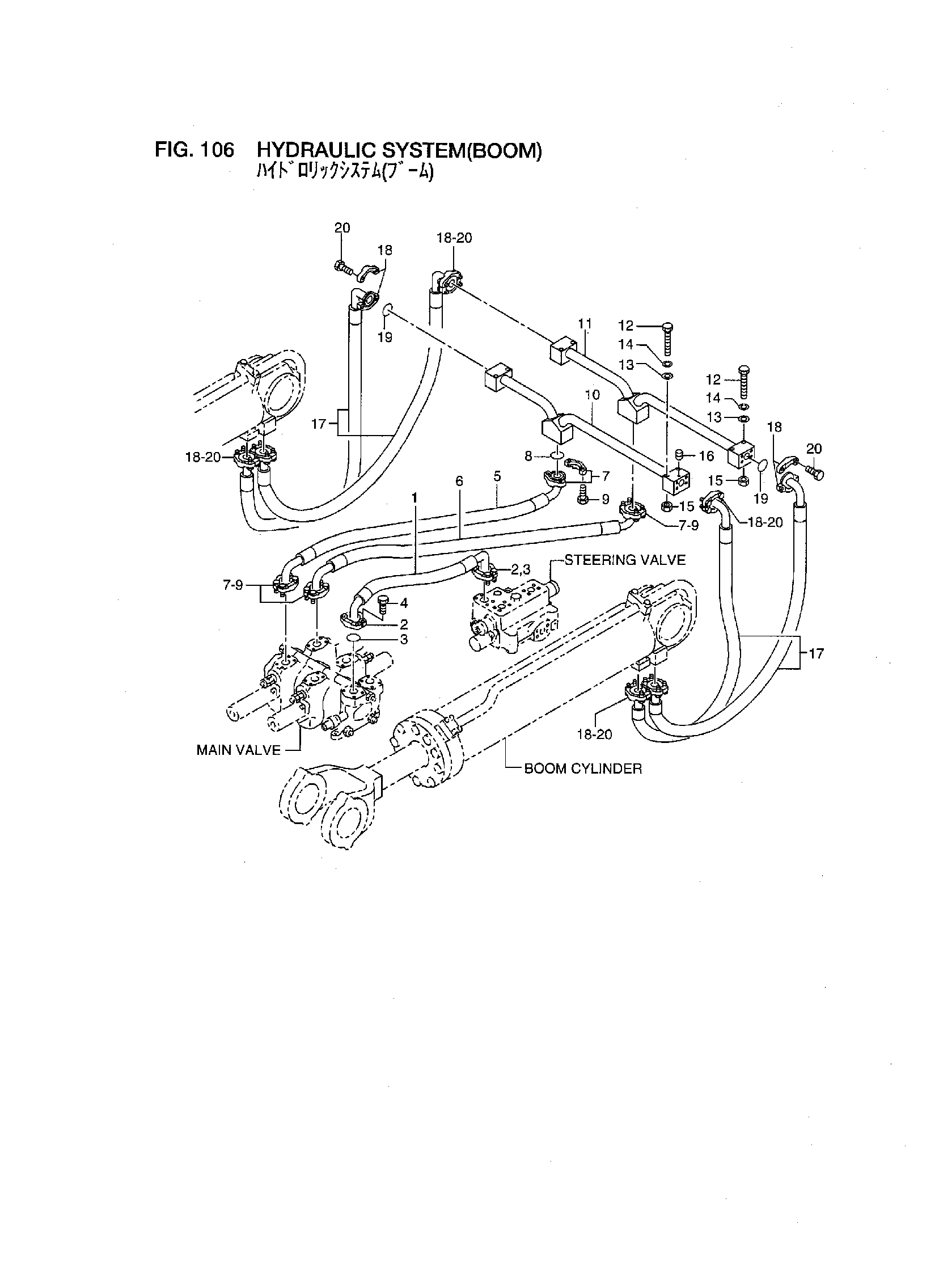

Заводская схема «Гидравлическая система(стрела)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26927-62191 | Шланг | 1 |
| 2 | 26607-62581 | Фланец, разрезной | 4 |
| 3 | 26607-62641 | Уплотнительное кольцо | 2 |
| 4 | 01116-12035 | Болт | 4 |
| 5 | 26927-62201 | Шланг | 1 |
| 6 | 26927-62211 | Шланг | 1 |
| 7 | 26607-62591 | Фланец, разрезной | 8 |
| 8 | 26607-62651 | Уплотнительное кольцо | 4 |
| 9 | 01116-12040 | Болт | 16 |
| 10 | 26927-62091 | Трубка | 1 |
| 11 | 26927-62101 | Трубка | 1 |
| 12 | 01116-16135 | Болт | 8 |
| 13 | 02000-00016 | Шайба | 8 |
| 14 | 02011-00016 | Шайба | 8 |
| 15 | 01401-10016 | Гайка | 8 |
| 16 | 24047-92101 | Пробка | 1 |
| 17 | 26907-63461 | Шланг | 4 |
| 18 | 26607-62581 | Фланец, разрезной | 16 |
| 19 | 26607-62641 | Уплотнительное кольцо | 8 |
| 20 | 01116-12035 | Болт | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
