Смазка трубопроводы — HITACHI LX450-7

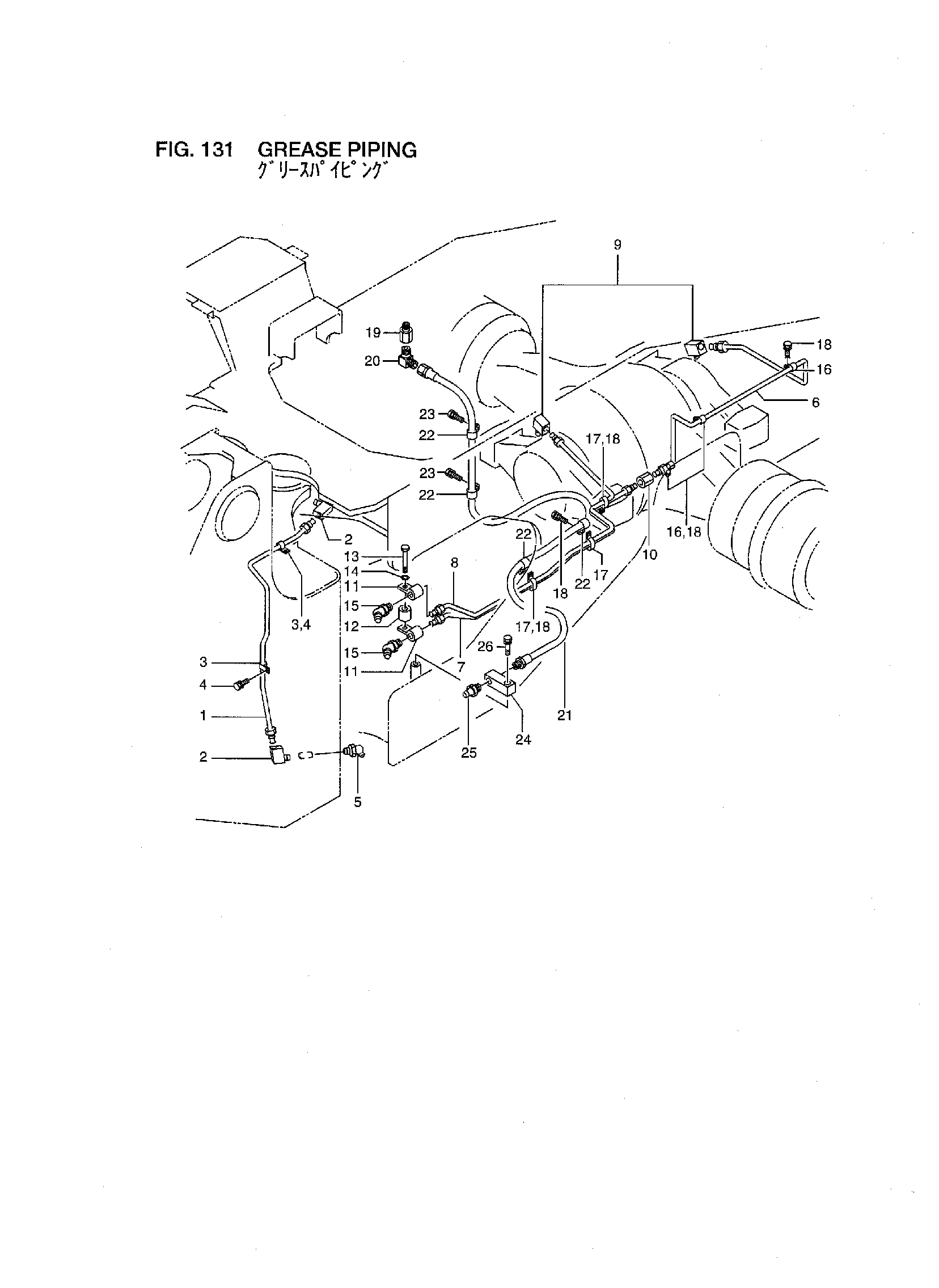

Заводская схема «Смазка трубопроводы» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26907-72081 | Трубка | 1 |
| 2 | 26707-72191 | Угловой штуцер | 2 |
| 3 | 26602-42021 | Зажим | 2 |
| 4 | 01183-10016 | Болт с шайбой | 2 |
| 5 | 04901-00160 | Ниппель, смазка | 1 |
| 6 | 26907-72101 | Трубка | 1 |
| 7 | 26907-72121 | Трубка | 1 |
| 8 | 26907-72141 | Трубка | 1 |
| 9 | 26707-72191 | Угловой штуцер | 2 |
| 10 | 26707-72131 | Унион | 1 |
| 11 | 26707-72201 | Муфта | 2 |
| 12 | 26607-72151 | Втулка | 1 |
| 13 | 01110-10060 | Болт | 1 |
| 14 | 02010-00010 | Шайба | 1 |
| 15 | 04901-00160 | Ниппель, смазка | 2 |
| 16 | 26602-42021 | Зажим | 3 |
| 17 | 26602-42141 | Зажим | 3 |
| 18 | 01183-10016 | Болт с шайбой | 6 |
| 19 | 26612-42091 | Ниппель | 1 |
| 20 | 21967-62441 | Угловой штуцер | 1 |
| 21 | 26907-72161 | Шланг | 1 |
| 22 | 26602-42071 | Зажим | 4 |
| 23 | 01183-10016 | Болт с шайбой | 2 |
| 24 | 26817-82101 | Разъём | 1 |
| 25 | 04901-00100 | Ниппель, смазка | 1 |
| 26 | 01183-10030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
