Рулевое управление управление линкаге — HITACHI LX450-7

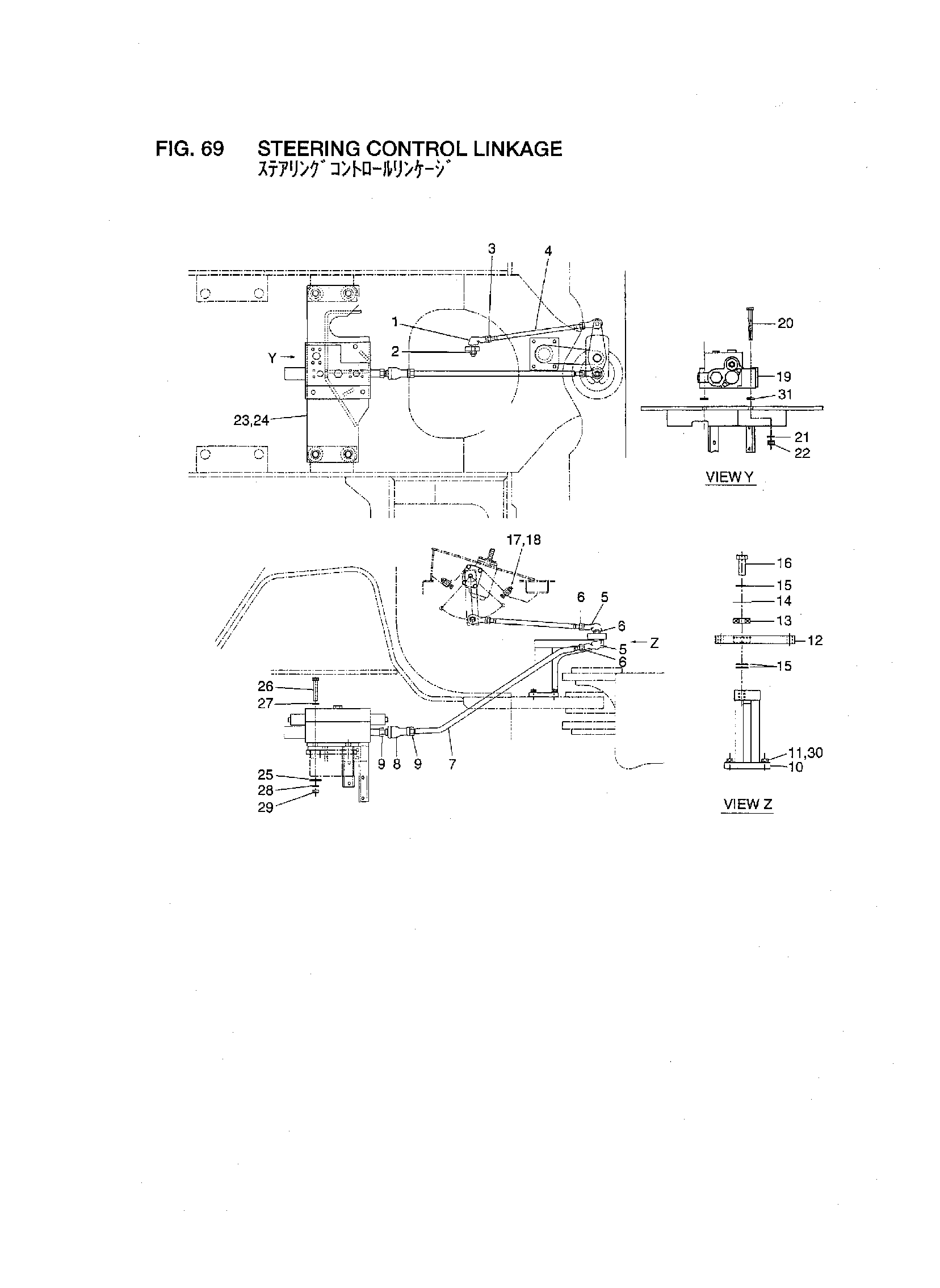

Заводская схема «Рулевое управление управление линкаге» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26904-12041 | Соединение, шарик | 1 |
| 2 | 01401-00016 | Гайка | 1 |
| 3 | 26904-12131 | Гайка | 1 |
| 4 | 26924-12041 | Шток | 1 |
| 5 | 26904-12031 | Соединение, шарик | 2 |
| 6 | 01401-00016 | Гайка | 4 |
| 7 | 26924-12031 | Шток | 1 |
| 8 | 26904-12061 | Соединение, шарик | 1 |
| 9 | 01402-00022 | Гайка | 2 |
| 10 | 26924-12021 | Пивот | 1 |
| 11 | 01116-12040 | Болт | 4 |
| 12 | 26904-12272 | Тяга | 1 |
| 13 | 26814-12091 | Подшипник, шарик | 1 |
| 14 | 02110-00052 | Кольцо, стопорный | 1 |
| 15 | 02000-00020 | Шайба | 3 |
| 16 | 26754-12451 | Болт | 1 |
| 17 | 01111-12050 | Болт | 2 |
| 18 | 01401-00012 | Гайка | 2 |
| 19 | 26924-12001 | Рулевое управление клапан | 1 |
| 20 | 01116-16120 | Болт | 3 |
| - | 01116-16130 | Болт | 3 |
| 21 | 02000-00016 | Шайба | 3 |
| 22 | 01401-10016 | Гайка | 3 |
| 23 | 26924-12011 | Кронштейн | 1 |
| 24 | 26902-12001 | Резиновый, крепление | 4 |
| 25 | 26608-72321 | Шайба | 4 |
| 26 | 01116-16090 | Болт | 4 |
| 27 | 02000-00016 | Шайба | 4 |
| 28 | 02011-00016 | Шайба | 4 |
| 29 | 01401-10016 | Гайка | 4 |
| 30 | 02011-00012 | Шайба | 4 |
| 31 | 190A3-02051 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
