Дифференциал и водило(передний)(1/2) — HITACHI LX450-7

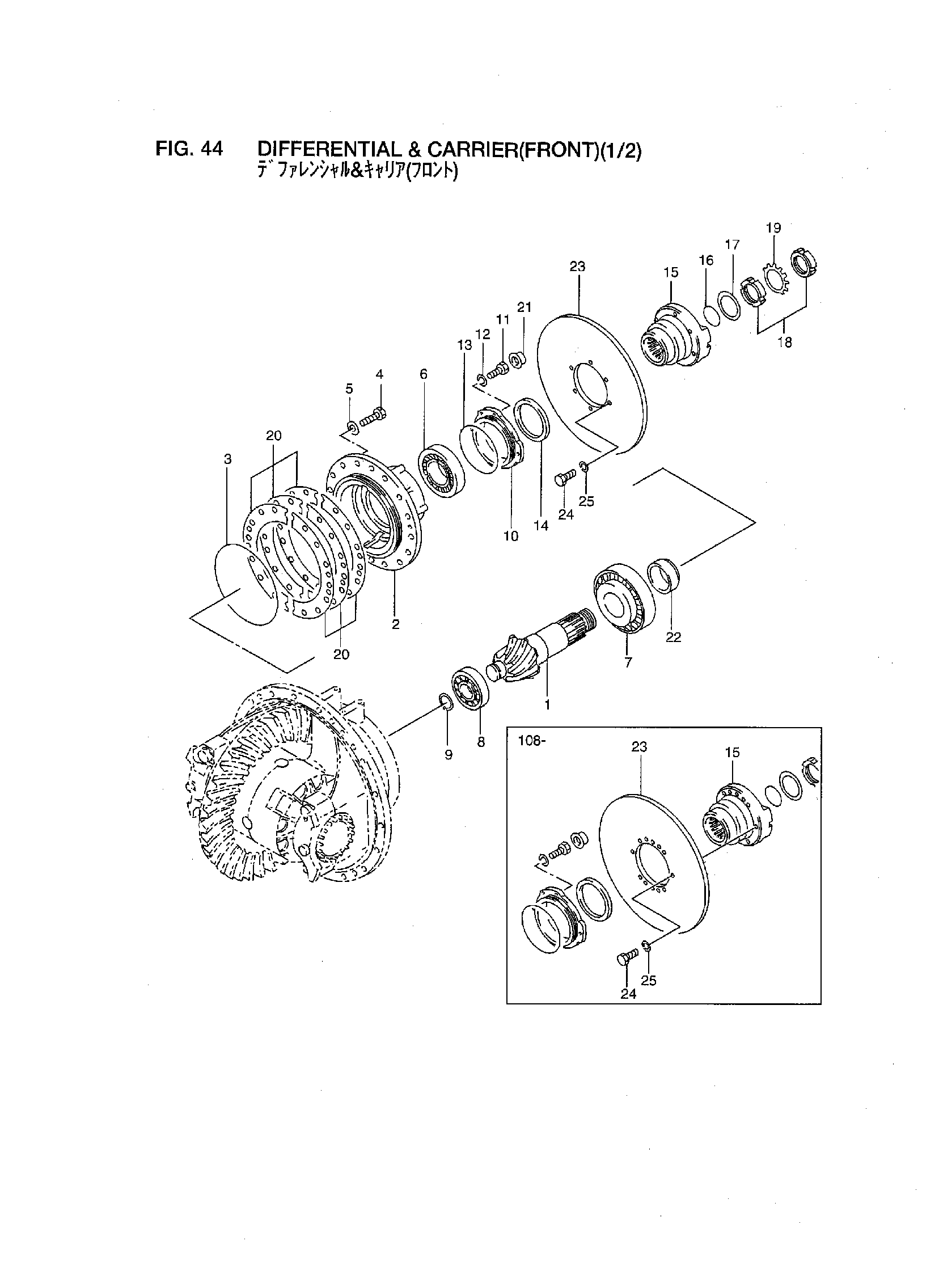

Заводская схема «Дифференциал и водило(передний)(1/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16923-50001 | Дифференциал в сборе | 1 |
| - | 16923-50002 | Дифференциал в сборе | 1 |
| S | 16903-52382 | Комплект, шестерня | 1 |
| 1 | NO PART NO. | Ведущая шестерня | 1 |
| 2 | 16903-52661 | Опора, подшипник | 1 |
| - | 16903-52662 | Опора, подшипник | 1 |
| 3 | 03310-03000 | Уплотнительное кольцо | 1 |
| 4 | 01106-20055 | Болт | 16 |
| 5 | 26323-02001 | Шайба | 16 |
| 6 | 16903-52301 | Подшипник | 1 |
| 7 | 16903-52311 | Подшипник | 1 |
| 8 | 16903-52321 | Подшипник | 1 |
| 9 | 02100-00060 | Кольцо, стопорный | 1 |
| 10 | 16903-52001 | Фиксатор, масляный уплотнение | 1 |
| 11 | 01106-12040 | Болт | 4 |
| 12 | 02010-00012 | Шайба | 4 |
| 13 | 03310-01800 | Уплотнительное кольцо | 1 |
| 14 | 16903-52231 | Уплотнение, масляный | 1 |
| 15 | 16903-52631 | Фланец | 1 |
| - | 16903-52632 | Фланец | 1 |
| 16 | 03300-00800 | Уплотнительное кольцо | 1 |
| 17 | 16903-52331 | Шайба | 1 |
| 18 | 03192-00015 | Гайка | 2 |
| 19 | 03192-10015 | Шайба | 1 |
| 20 | 16903-52251 | Регулировочная шайба | 0 |
| - | 16903-52261 | Регулировочная шайба | 0 |
| - | 16903-52271 | Регулировочная шайба | 0 |
| - | 16903-52281 | Регулировочная шайба | 0 |
| 21 | 26908-72352 | Колпачок, нейлоновый | 4 |
| 22 | 16903-52391 | Проставка | 1 |
| 23 | 16903-52641 | Дисковый, тормоз | 1 |
| - | 16903-52642 | Дисковый, тормоз | 1 |
| 24 | 01106-14045 | Болт | 6 |
| - | 01106-16050 | Болт | 12 |
| 25 | 16263-52101 | Шайба | 6 |
| - | 190A3-02051 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
