Пол плата — HITACHI LX450-7

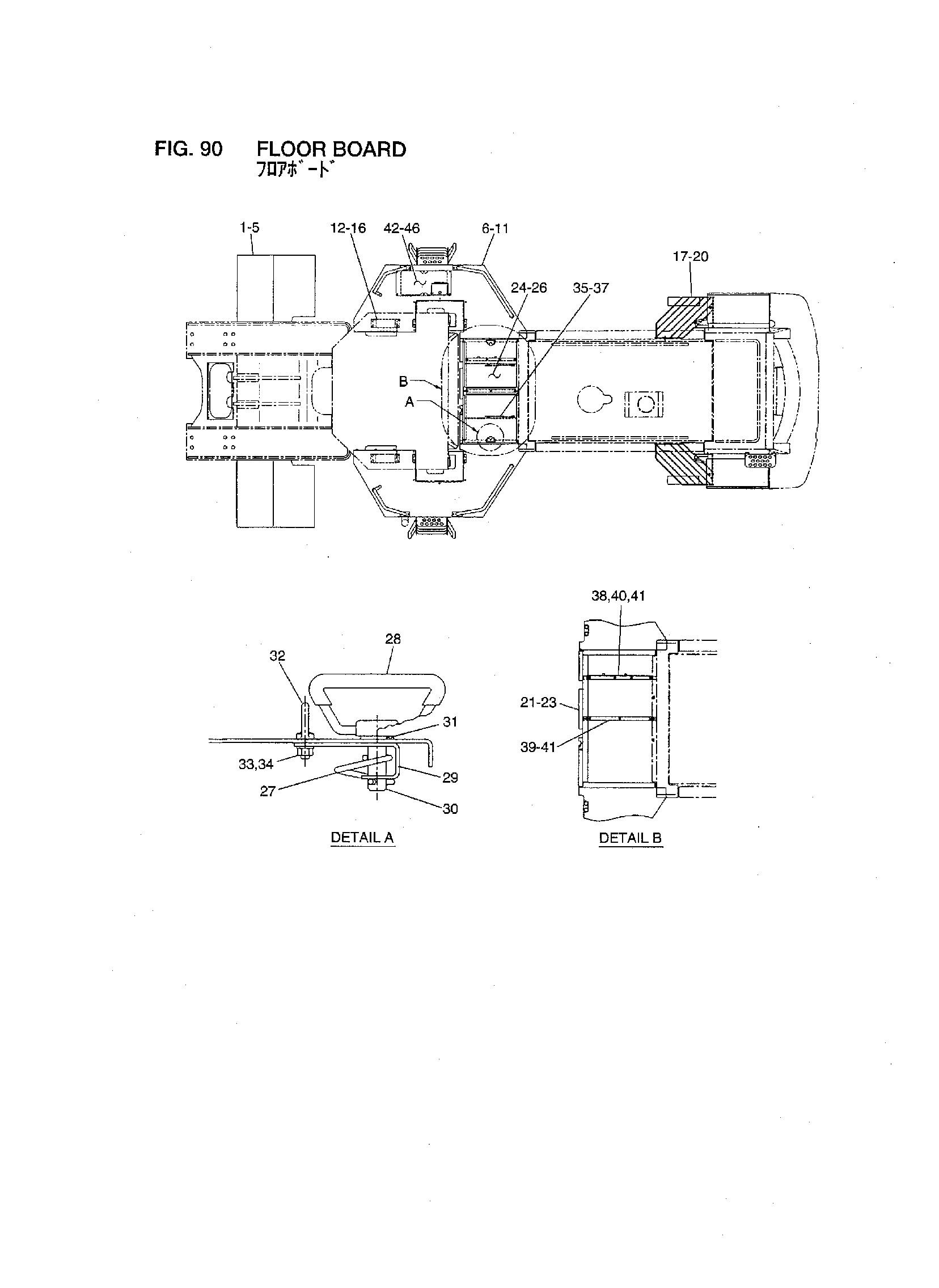

Заводская схема «Пол плата» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26926-52041	Крыло, LH	1
2	26926-52051	Крыло, RH	1
3	26096-42351	Шайба	8
4	02010-00012	Шайба	8
5	01401-00012	Гайка	8
6	26926-50241	Пластина, декк, LH	1
-	26926-50251	Пластина, декк, RH	1
7	01183-12030	Болт с шайбой	8
8	01183-12035	Болт с шайбой	12
9	26091-02131	Фиксатор	20
10	02000-00012	Шайба	8
11	01401-00012	Гайка	8
12	26906-53611	Кронштейн	2
13	26096-42351	Шайба	8
14	01183-12030	Болт с шайбой	4
15	01183-12045	Болт с шайбой	4
16	01401-00012	Гайка	4
17	26926-52111	Ступень, LH	1
-	26926-52121	Ступень, RH	1
18	01401-00012	Гайка	4
19	02010-00012	Шайба	4
20	26096-42351	Шайба	4
21	26926-52381	Кронштейн	1
22	01183-10025	Болт с шайбой	2
23	02000-00010	Шайба	2
24	26926-52321	Крышка	1
25	01183-10020	Болт с шайбой	2
26	02000-00010	Шайба	2
27	26606-52421	Пружина	2
28	26606-52431	Рукоятка	2
29	26606-52441	Кронштейн	2
30	26606-52451	Палец	2
31	02000-00016	Шайба	2
32	26626-52001	Болт, проушина	2
33	01400-00008	Гайка	2
34	02010-00008	Шайба	2
35	26826-52551	Шток	2
36	26386-42281	Резиновая прокладка	2
37	21471-24121	Уплотнительная втулка	2
38	26926-52391	Угол	1
39	26926-52401	Угол	1
40	01183-10020	Болт с шайбой	4
41	02000-00010	Шайба	4
42	26926-52311	Крышка	1
43	01183-10020	Болт с шайбой	6
44	02000-00010	Шайба	6
45	26316-42001	Пружина	1
46	21471-24371	Уплотнительная втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
