Основной насос — HITACHI LX450-7

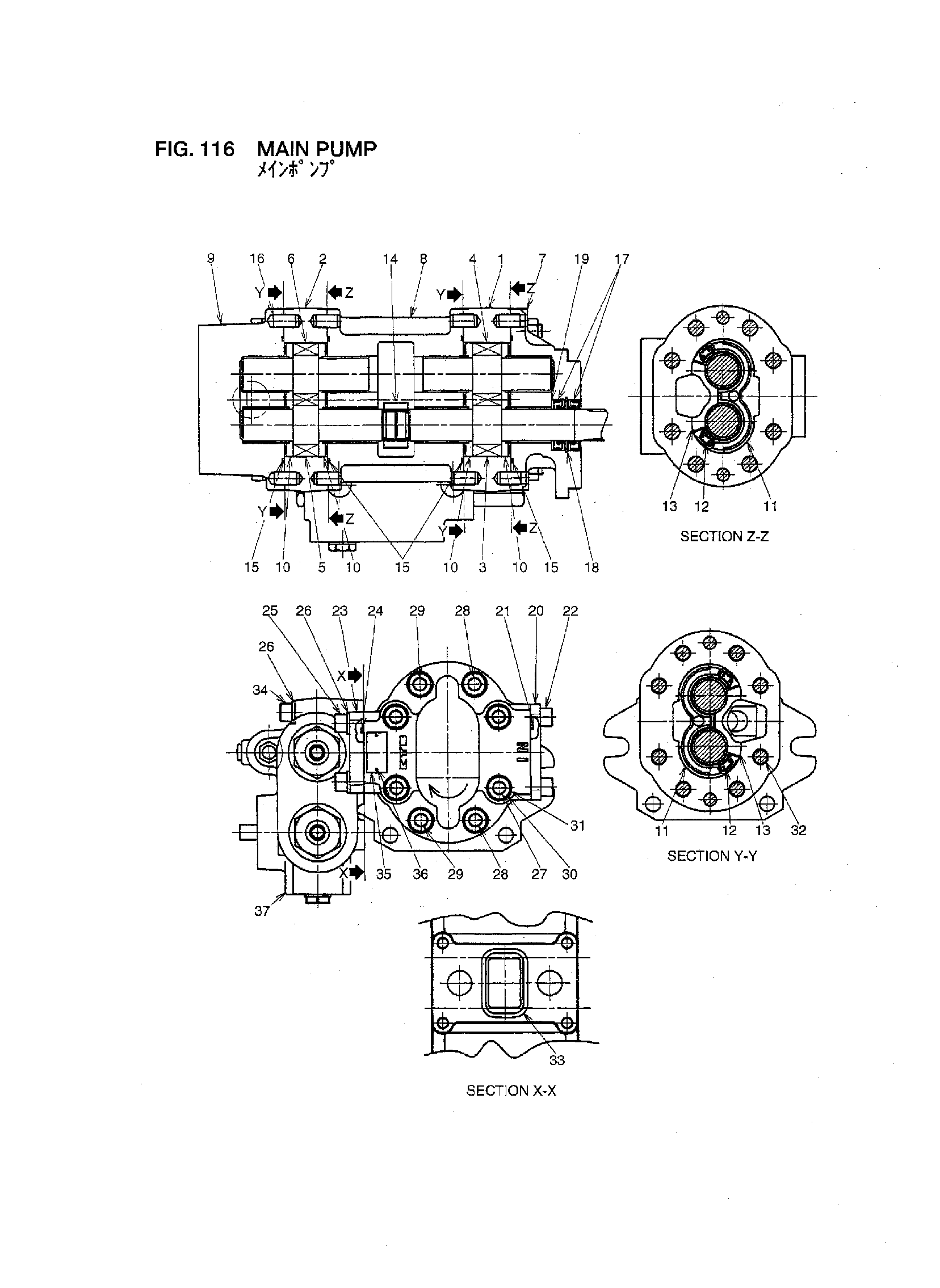

Заводская схема «Основной насос» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26927-12011 | Основной насос в сборе | 1 |
| K | 26927-17011 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Пластина | 1 |
| 2 | NO PART NO. | Пластина | 1 |
| 3 | NO PART NO. | Шестерня | 1 |
| 4 | NO PART NO. | Шестерня | 1 |
| 5 | NO PART NO. | Шестерня | 1 |
| 6 | NO PART NO. | Шестерня | 1 |
| 7 | 26907-18211 | Фланец | 1 |
| 8 | 26907-18021 | Пластина, центральный | 1 |
| 9 | 26907-17891 | Крышка | 1 |
| 10 | 26907-17831 | Пластина, давление | 4 |
| 11 | 26907-17031 | Уплотнение | 4 |
| 12 | 26907-17041 | Задний UP | 4 |
| 13 | 26907-17841 | Пластина | 4 |
| 14 | 26907-17091 | Муфта | 1 |
| 15 | 26927-17041 | Уплотнительное кольцо | 4 |
| 16 | 26907-17051 | Довел | 8 |
| 17 | 26907-17851 | Уплотнение, масляный | 2 |
| 18 | 02110-00050 | Кольцо, стопорный | 1 |
| 19 | 26907-17081 | Шайба | 1 |
| 20 | 26907-17111 | Крышка | 1 |
| 21 | 26128-43321 | Уплотнительное кольцо | 1 |
| 22 | 26907-17121 | Болт | 2 |
| 23 | 26907-17141 | Крышка | 1 |
| 24 | 26927-17051 | Уплотнительное кольцо | 1 |
| 25 | 26907-17131 | Болт | 4 |
| 26 | 02010-00012 | Шайба | 8 |
| 27 | 26907-18141 | Шпилька | 4 |
| 28 | 26907-18151 | Шпилька | 2 |
| 29 | 26907-18231 | Шпилька | 2 |
| 30 | 01401-00014 | Гайка | 10 |
| 31 | 02010-00014 | Шайба | 10 |
| 32 | 29347-17131 | Стабилизер | 8 |
| 33 | 26907-18101 | Уплотнительное кольцо | 1 |
| 34 | 26907-18221 | Болт | 4 |
| 35 | NO PART NO. | Информационная табличка | 1 |
| 36 | NO PART NO. | Винт | 2 |
| 37 | 26927-17001 | Выключатель клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
