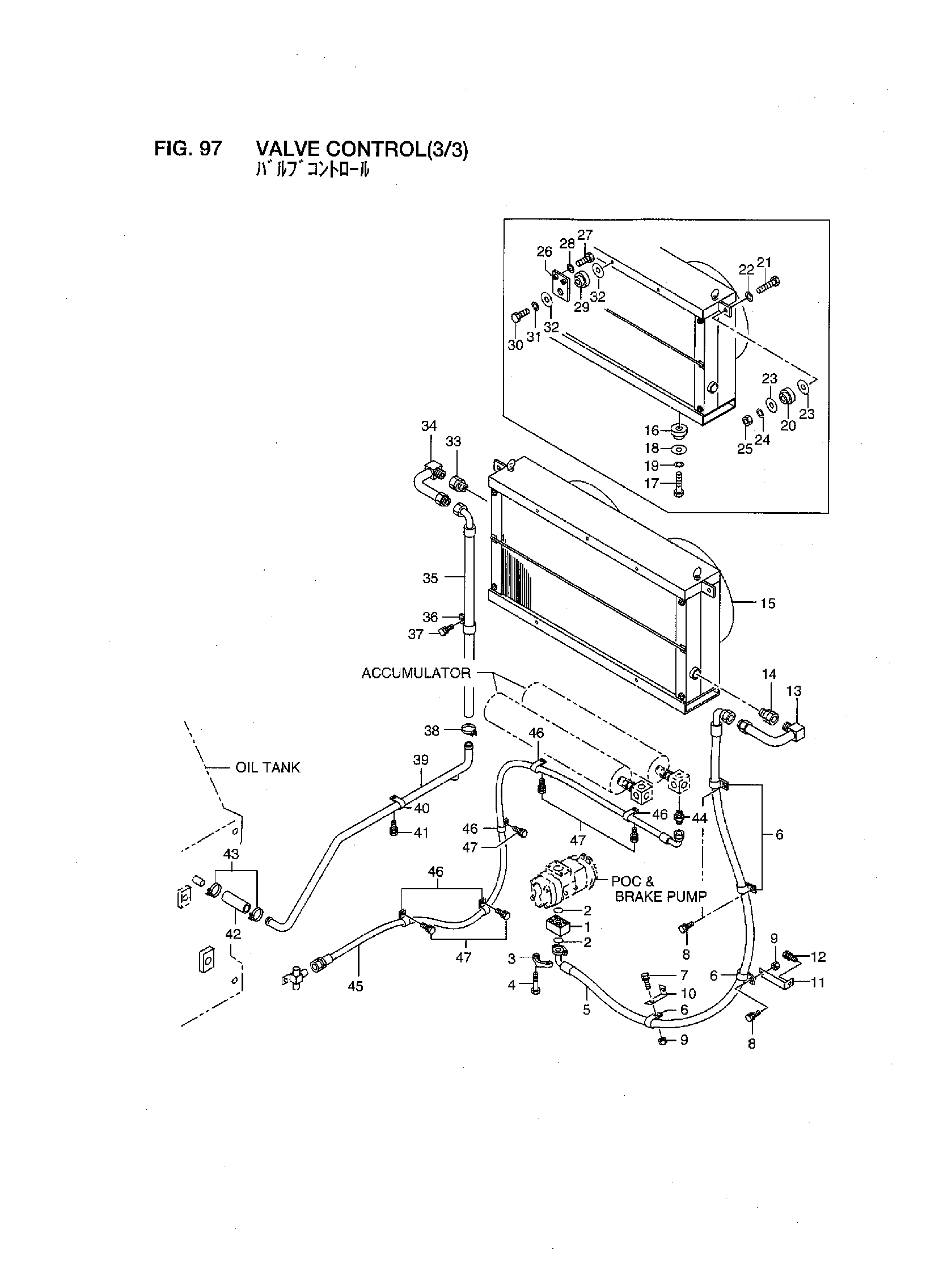

Клапан управление(3/3) — HITACHI LX450-7

Заводская схема «Клапан управление(3/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26927-42241	Фланец	1
2	26607-62621	Уплотнительное кольцо	2
3	26607-62561	Фланец, разрезной	2
4	01116-10060	Болт	4
5	26927-42311	Шланг	1
6	26507-82041	Зажим	4
7	01183-10016	Болт с шайбой	1
8	01183-10020	Болт с шайбой	3
9	01401-00010	Гайка	2
10	26815-42331	Стойка	1
11	26826-72021	Кронштейн	1
12	01183-10020	Болт с шайбой	1
13	26927-42201	Трубка	1
14	04135-21010	Унион	1
15	26927-42131	Радиатор, масляный	1
16	26602-12011	Резиновый, амортизатор	5
17	01116-12070	Болт	5
18	26602-12021	Шайба	5
19	02011-00012	Шайба	5
20	26602-12011	Резиновый, амортизатор	2
21	01116-12070	Болт	2
22	26063-02111	Шайба	2
23	26602-12021	Шайба	4
24	02011-00012	Шайба	2
25	01401-10012	Гайка	2
26	26927-42221	Пластина	1
27	01116-12035	Болт	2
28	02011-00012	Шайба	2
29	26606-42251	Резиновый, крепление	1
30	01116-12050	Болт	1
31	02011-00012	Шайба	1
32	26312-12021	Шайба	2
33	04135-21010	Унион	1
34	26927-42201	Трубка	1
35	26927-42321	Шланг	1
36	26507-82041	Зажим	1
37	01183-10020	Болт с шайбой	1
38	24067-62291	Зажим	1
39	26927-42231	Трубка	1
40	26602-42371	Зажим	1
41	01183-10016	Болт с шайбой	1
42	26607-82191	Шланг	1
43	24067-62291	Зажим	2
44	04137-00303	Ниппель	1
45	26927-42251	Шланг	1
46	26602-42081	Зажим	5
47	01183-10016	Болт с шайбой	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
