Рулевое управление насос — HITACHI LX450-7

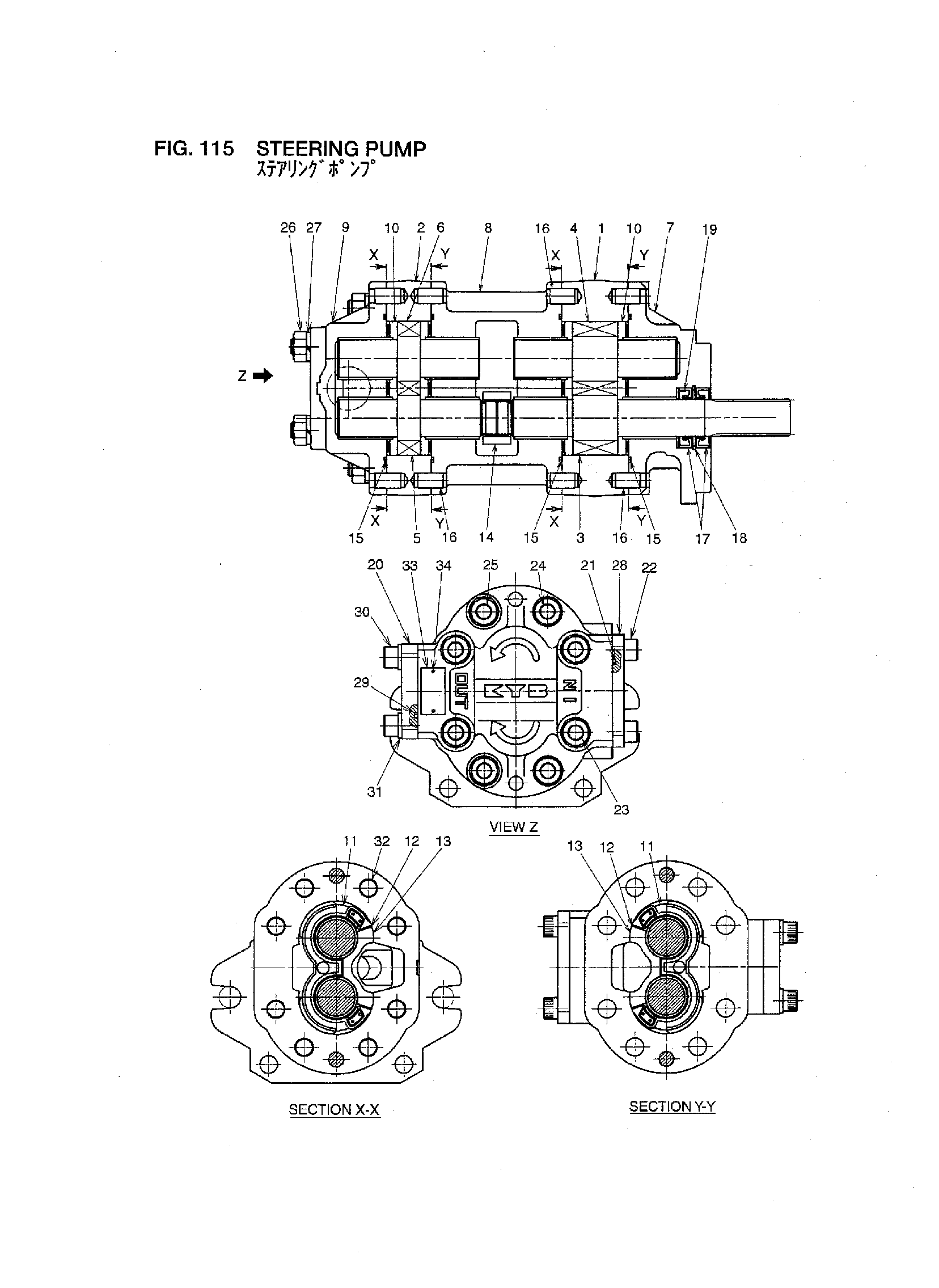

Заводская схема «Рулевое управление насос» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26807-12012 | Рулевое управление насос в сборе | 1 |
| K | 26827-17191 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Пластина | 1 |
| 2 | NO PART NO. | Пластина | 1 |
| 3 | NO PART NO. | Шестерня | 1 |
| 4 | NO PART NO. | Шестерня | 1 |
| 5 | NO PART NO. | Шестерня | 1 |
| 6 | NO PART NO. | Шестерня | 1 |
| 7 | 26807-17181 | Фланец | 1 |
| 8 | 26827-17221 | Пластина, центральный | 1 |
| 9 | 26807-17201 | Крышка | 1 |
| 10 | 29347-17181 | Пластина, давление | 4 |
| 11 | 26907-17031 | Пластина | 4 |
| 12 | 26437-17071 | Кольцо, задний UP | 4 |
| 13 | 26437-17081 | Пластина | 4 |
| 14 | 290A7-17111 | Муфта | 1 |
| 15 | 26827-17011 | Уплотнительное кольцо | 4 |
| 16 | 26437-17091 | Палец, довел | 8 |
| 17 | 26907-17851 | Уплотнение, масляный | 2 |
| 18 | 02110-00050 | Кольцо, стопорный | 1 |
| 19 | 26437-17141 | Шайба | 1 |
| 20 | 26907-17141 | Крышка | 1 |
| 21 | 26128-43321 | Уплотнительное кольцо | 1 |
| 22 | 290A7-17061 | Болт | 2 |
| 23 | 26807-17211 | Болт | 4 |
| 24 | 26807-17221 | Болт | 2 |
| 25 | 26807-17231 | Болт | 2 |
| 26 | 01401-00014 | Гайка | 10 |
| 27 | 02010-00014 | Шайба | 10 |
| 28 | 290A7-17071 | Крышка | 1 |
| 29 | 26927-17051 | Уплотнительное кольцо | 1 |
| 30 | 26907-17131 | Болт | 4 |
| 31 | 02010-00012 | Шайба | 4 |
| 32 | 29347-17131 | Стабилизер | 8 |
| 33 | NO PART NO. | Информационная табличка | 1 |
| 34 | NO PART NO. | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
