Стрела(2/2) — HITACHI LX450-7

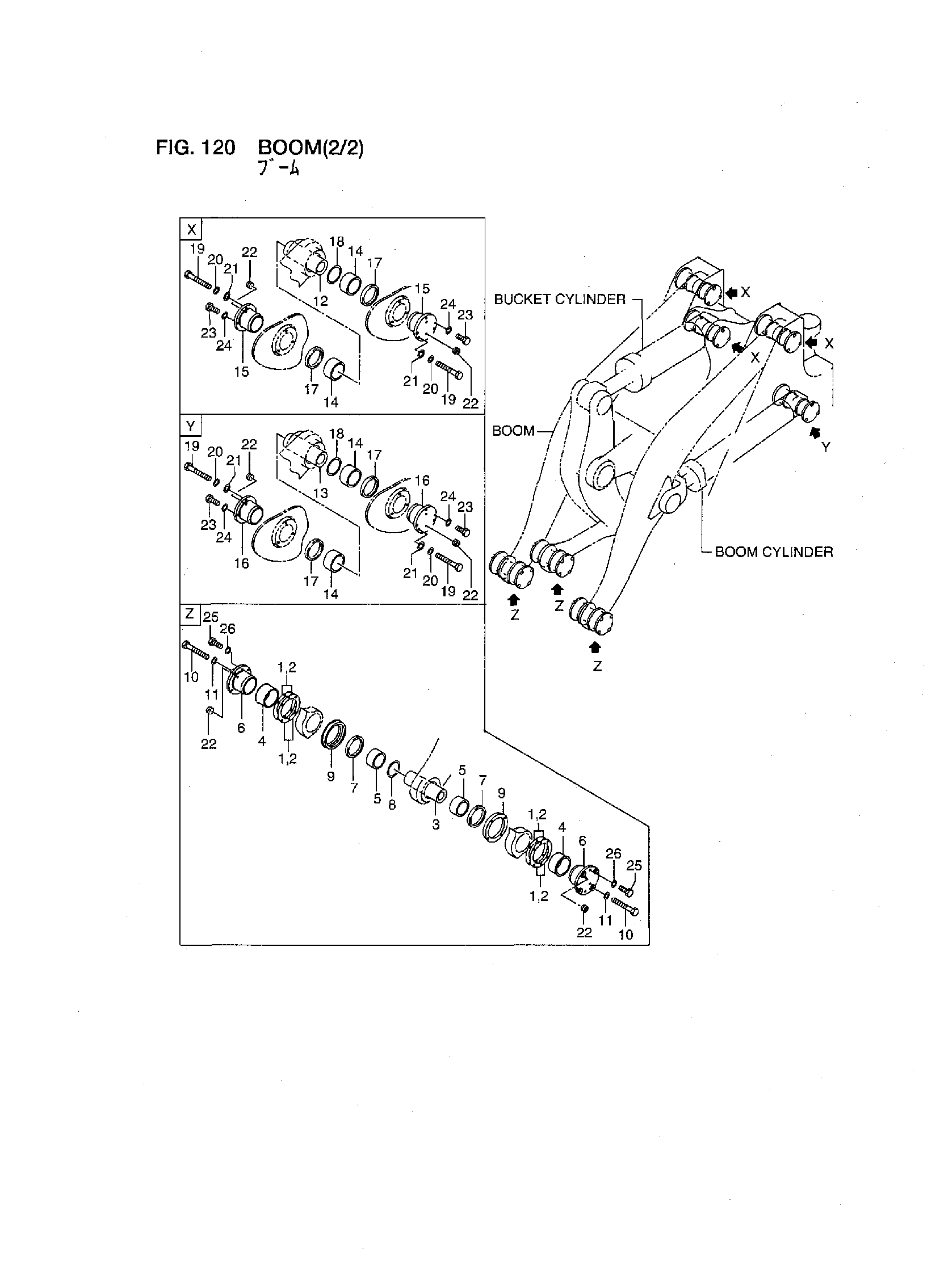

Заводская схема «Стрела(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26928-72071 | Регулировочная шайба | 12 |
| 2 | 26928-72081 | Регулировочная шайба | 36 |
| 3 | 26818-72132 | Палец | 3 |
| 4 | 26908-72651 | Втулка | 6 |
| 5 | 26908-72662 | Втулка | 6 |
| 6 | 26928-72051 | Колпачок | 6 |
| 7 | 26908-72121 | Уплотнение, масляный | 6 |
| 8 | 26908-72771 | Кольцо | 3 |
| 9 | 26928-72061 | Фланец | 12 |
| 10 | 01116-18135 | Болт | 24 |
| 11 | 26063-02131 | Шайба | 24 |
| 12 | 26908-72701 | Палец | 3 |
| 13 | 26928-72021 | Палец | 2 |
| 14 | 26908-72672 | Втулка | 10 |
| 15 | 26928-72161 | Колпачок | 6 |
| 16 | 26928-72031 | Колпачок | 4 |
| 17 | 16703-02371 | Уплотнение, масляный | 10 |
| 18 | 26908-72781 | Кольцо | 5 |
| 19 | 01116-16055 | Болт | 30 |
| 20 | 02010-00016 | Шайба | 30 |
| 21 | 26063-02131 | Шайба | 30 |
| 22 | 14813-82431 | Пробка | 32 |
| 23 | 01110-16020 | Болт | 20 |
| 24 | 02000-00016 | Шайба | 20 |
| 25 | 01110-18025 | Болт | 12 |
| 26 | 02000-00018 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
