Кабина(фонарь) — HITACHI LX450-7

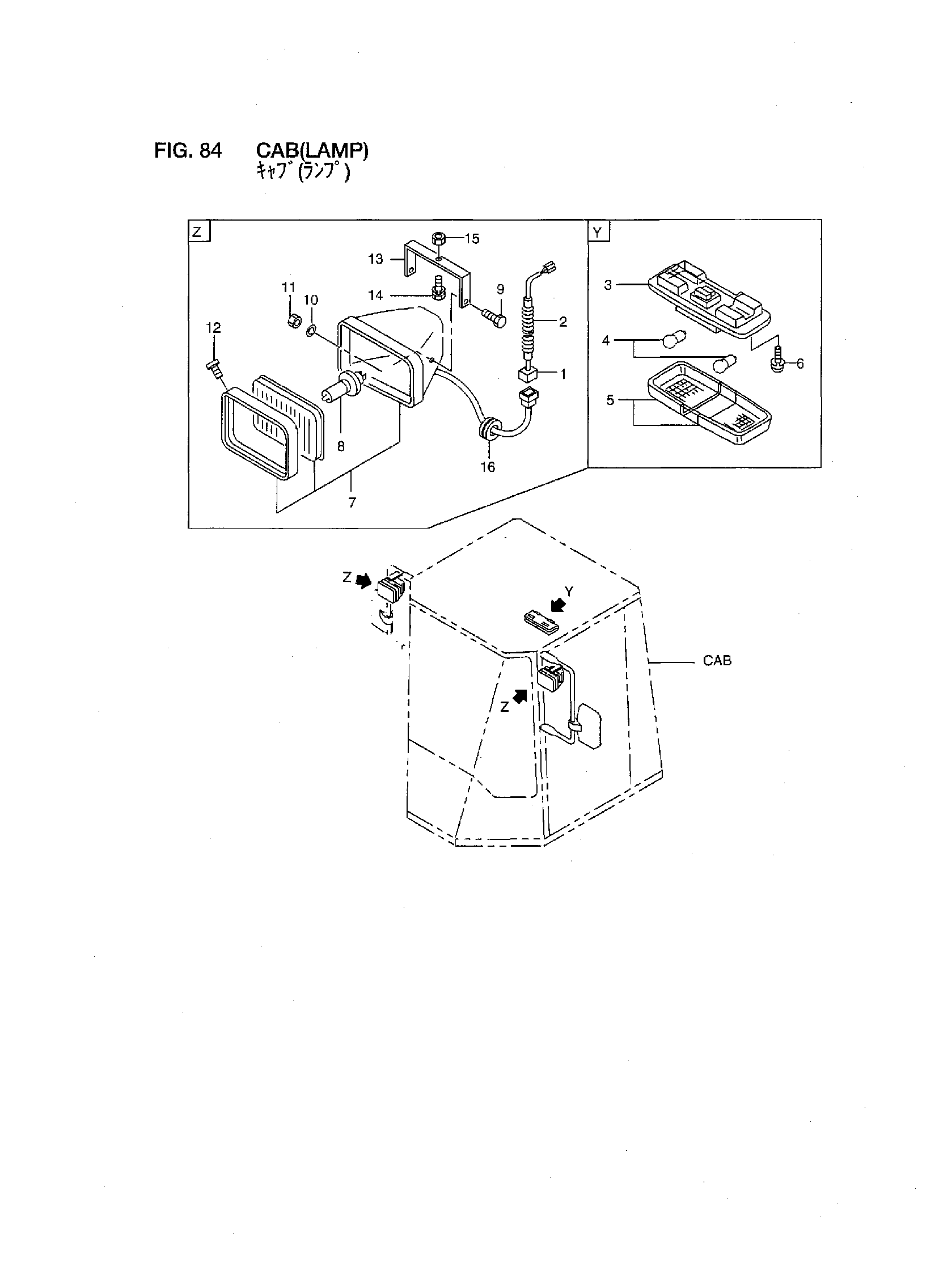

Заводская схема «Кабина(фонарь)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26556-70001 | Кабина в сборе | 1 |
| - | 26556-70002 | Кабина в сборе | 1 |
| 1 | 26816-73281 | Провод жгут проводов | 2 |
| 2 | 26702-42181 | Трубка, корругате | 2 |
| A2 | 26426-72101 | Кабина фонарь в сборе | 1 |
| 3 | NO PART NO. | Корпус | 1 |
| 4 | 26426-77001 | Лампа | 2 |
| 5 | 56065-37021 | Рассеиватель | 2 |
| 6 | 01033-05020 | Винт и шайба | 2 |
| 7 | 26662-42191 | Фонарь | 2 |
| 8 | 26662-47061 | Лампа | 2 |
| 9 | 01100-08020 | Болт с шайбой | 4 |
| 10 | 02010-00008 | Шайба | 4 |
| 11 | 26662-47071 | Гайка | 4 |
| 12 | 26662-47081 | Винт | 8 |
| 13 | 26756-72992 | Кронштейн | 2 |
| 14 | 01183-10020 | Болт с шайбой | 2 |
| 15 | 01401-00010 | Гайка | 2 |
| 16 | 21471-24151 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
