Муфта(реверсе) — HITACHI LX450-7

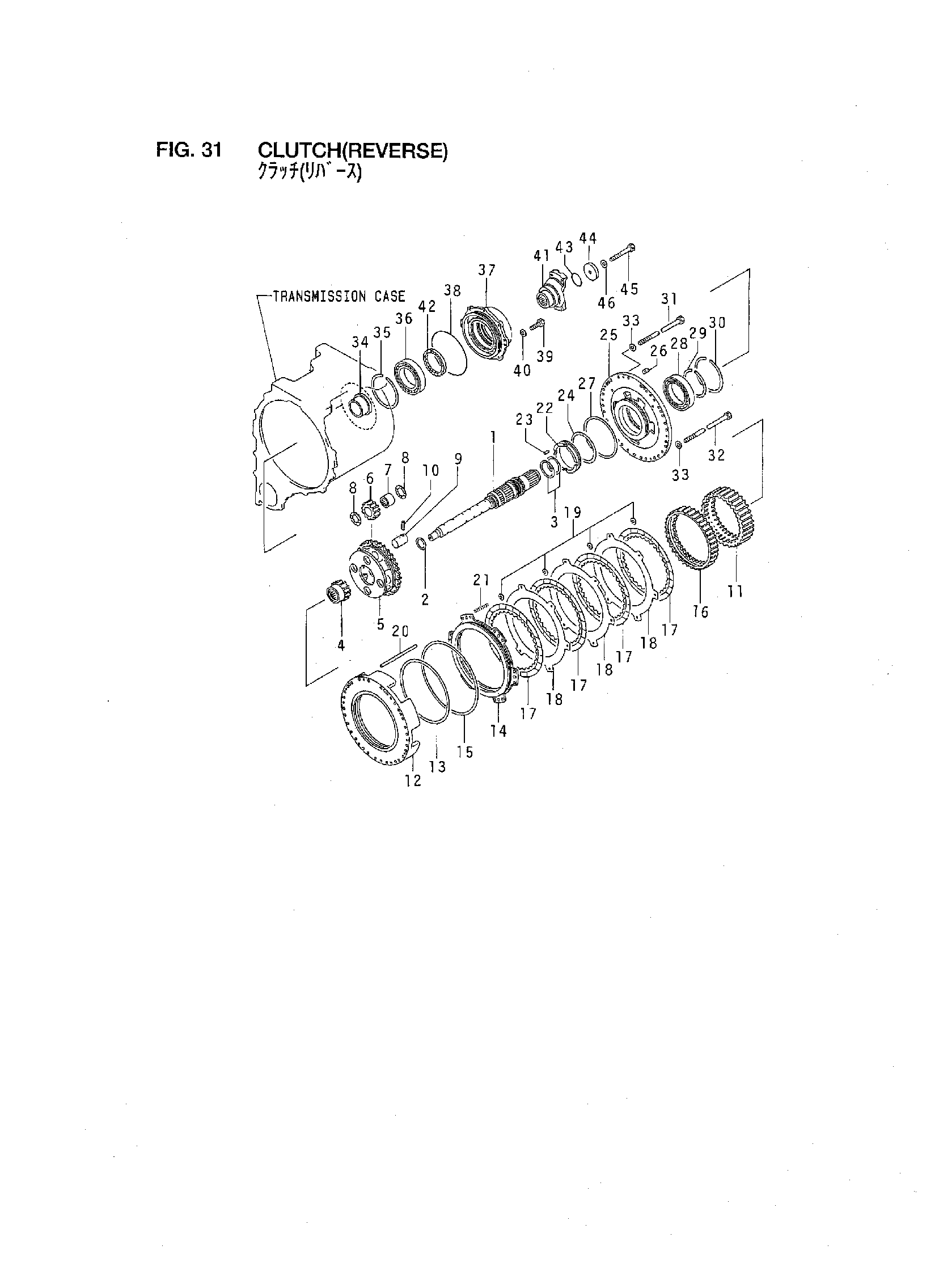

Заводская схема «Муфта(реверсе)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	BT-426-15-12111	Вал	1
2	BT-07018-10603	Кольцо, уплотнение	1
3	BT-07018-10904	Кольцо, уплотнение	2
4	BT-426-15-12210	Шестерня	1
5	BT-426-15-12310	Водило	1
6	BT-426-15-12410	Шестерня	4
7	BT-426-15-19510	Подшипник	4
8	BT-09233-14520	Шайба, упорный	8
9	BT-426-15-12510	Вал	4
10	BT-04025-00624	Палец, пружина	4
11	BT-426-15-12650	Шестерня, кольцо	1
12	BT-426-15-11180	Корпус	1
13	BT-582-15-19240	Кольцо, уплотнение	1
14	BT-426-15-12730	Поршень	1
15	BT-426-15-19220	Кольцо, уплотнение	1
16	BT-426-15-12660	Шестерня	1
17	BT-198-15-22810	Дисковый, муфта	4
18	BT-426-15-12720	Пластина	3
19	BT-175-15-42880	Пружина	24
20	BT-232-15-11270	Палец	6
21	BT-425-15-12920	Пружина	12
22	BT-426-15-12820	Втулка	1
23	BT-04020-00616	Палец, довел	1
24	BT-07018-11706	Кольцо	1
A	BT-426-15-00120	Корпус в сборе	1
25	NO PART NO.	Корпус	1
26	BT-562-15-11450	Пробка	2
27	BT-426-15-19260	Кольцо, уплотнение	1
28	BT-06000-06928	Подшипник	1
29	BT-04070-00140	Кольцо, стопорный	1
30	BT-04071-00190	Кольцо, стопорный	1
31	BT-426-15-11260	Болт	2
32	BT-426-15-11250	Болт	15
33	BT-145-14-11570	Шайба	17
34	BT-426-15-12810	Втулка	1
35	BT-04071-00170	Кольцо, стопорный	1
36	BT-06000-06219	Подшипник	1
37	BT-426-15-11230	Каге	1
38	BT-07000-05250	Уплотнительное кольцо	1
39	BT-01010-51235	Болт	8
40	BT-01643-31232	Шайба	8
41	BT-426-15-12150	Муфта	1
42	BT-07012-10120	Уплотнение, масляный	1
43	BT-07000-05065	Уплотнительное кольцо	1
44	BT-426-15-12160	Держатель	1
45	BT-01051-51600	Болт	1
46	BT-01643-31645	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
