Привод блок крепление — HITACHI LX450-7

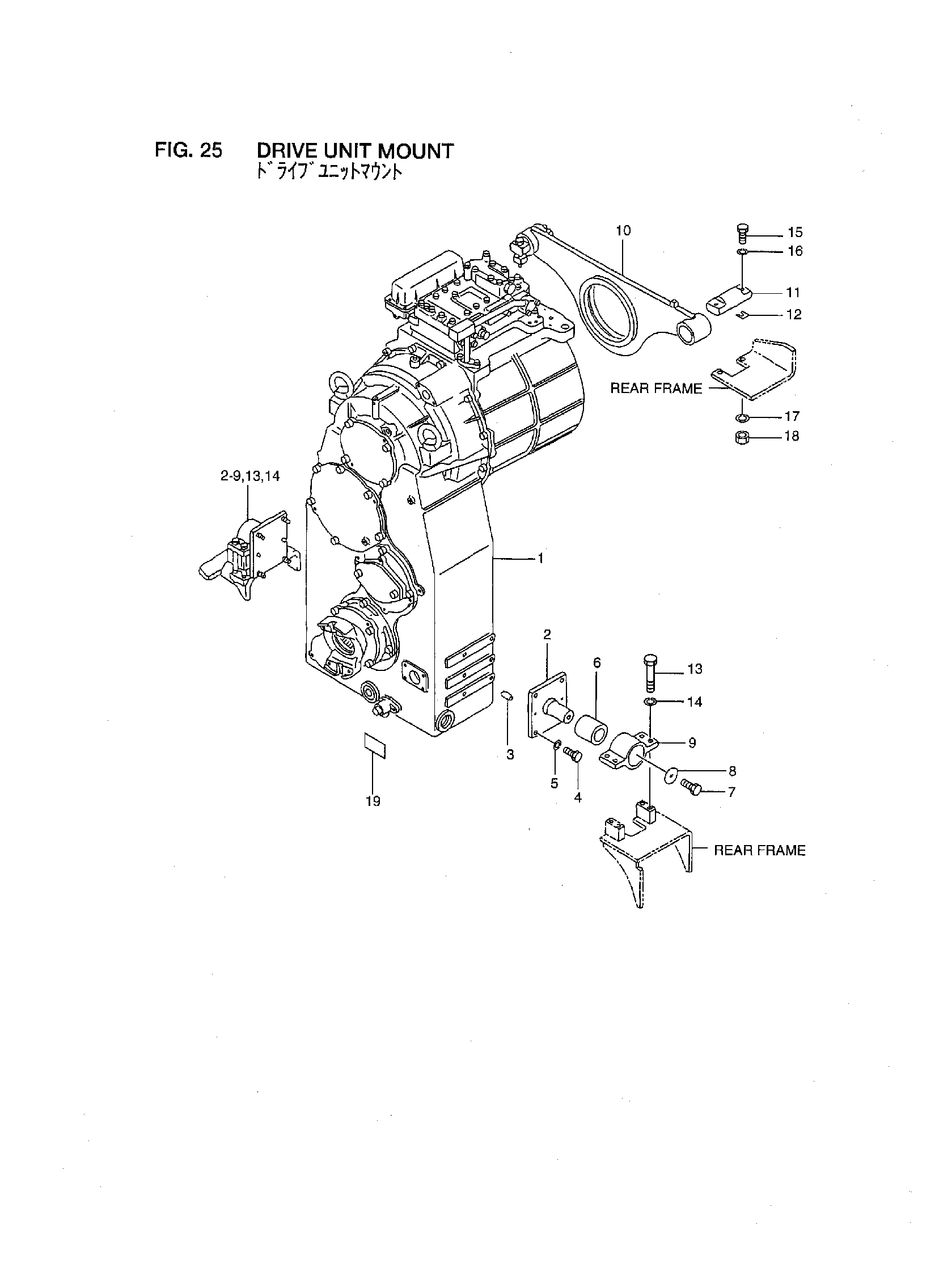

Заводская схема «Привод блок крепление» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16903-40021 | Трансмиссия | 1 |
| 2 | BT-426-14-11120 | Палец | 2 |
| 3 | BT-04020-01128 | Палец, довел | 4 |
| 4 | BT-01010-31645 | Болт | 8 |
| 5 | BT-01643-31645 | Шайба | 8 |
| 6 | BT-566-14-41130 | Амортизатор | 2 |
| 7 | BT-01010-31625 | Болт | 2 |
| 8 | BT-566-14-41170 | Шайба | 2 |
| 9 | BT-566-14-41160 | Кронштейн | 2 |
| 10 | BT-426-14-11111 | Труннион | 1 |
| 11 | BT-566-14-51152 | Амортизатор | 2 |
| 12 | BT-426-14-11130 | Регулировочная шайба | 0 |
| 13 | 01116-16050 | Болт | 8 |
| 14 | 02011-00016 | Шайба | 8 |
| 15 | 01116-14070 | Болт | 4 |
| 16 | 02000-00014 | Шайба | 4 |
| 17 | 02010-00014 | Шайба | 4 |
| 18 | 01401-10014 | Гайка | 4 |
| 19 | 26813-42002 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
