Муфта(форвард и 4TH) — HITACHI LX450-7

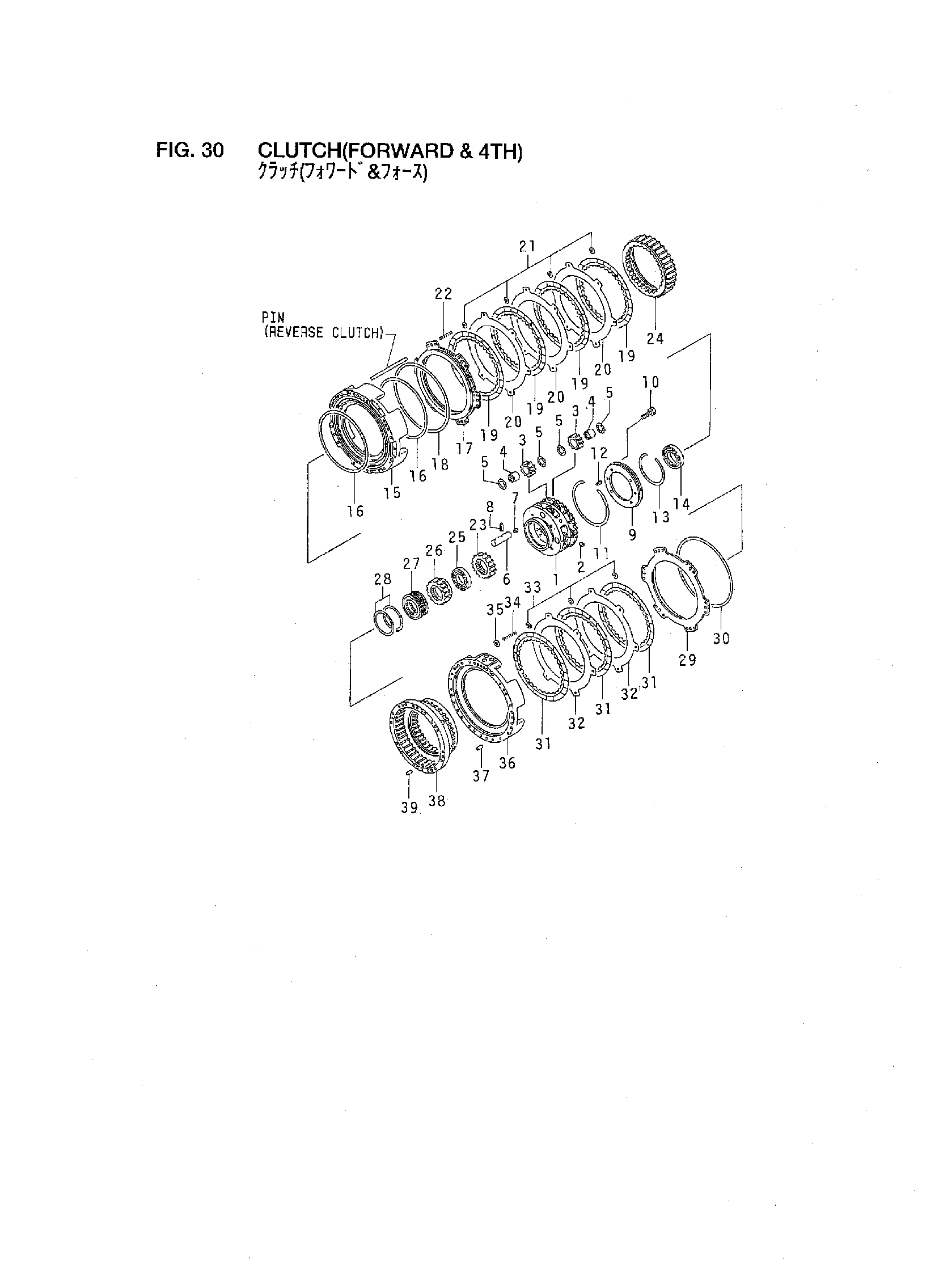

Заводская схема «Муфта(форвард и 4TH)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	BT-425-15-00130	Вал	1
2	BT-145-14-11320	Пробка	4
3	BT-426-15-12420	Шестерня	8
4	BT-426-15-19410	Подшипник	8
5	BT-561-15-32590	Шайба, упорный	16
A	BT-426-15-00140	Вал в сборе	4
6	NO PART NO.	Вал	4
7	BT-07043-50108	Пробка	4
8	BT-04025-00624	Палец, пружина	4
9	BT-426-15-12890	Крышка	1
10	BT-01010-51245	Болт	4
11	BT-154-15-12670	Кольцо, стопорный	1
12	BT-04025-00620	Палец, ролл	1
13	BT-04070-00170	Кольцо, стопорный	1
14	BT-06000-06918	Подшипник	1
15	BT-426-15-11170	Корпус	1
16	BT-426-15-19210	Кольцо, уплотнение	2
17	BT-426-15-12740	Поршень	1
18	BT-175-15-59250	Кольцо, уплотнение	1
19	BT-198-15-22810	Дисковый, муфта	4
20	BT-426-15-12720	Пластина	3
21	BT-175-15-42880	Пружина	24
22	BT-425-15-12920	Пружина	12
23	BT-426-15-12220	Шестерня	1
24	BT-426-15-12640	Шестерня, кольцо	1
25	BT-06000-06014	Подшипник	1
26	BT-426-15-12230	Шестерня	1
27	BT-426-15-12850	Втулка	1
28	BT-07018-11455	Кольцо, уплотнение	2
29	BT-426-15-12750	Поршень	1
30	BT-426-15-19220	Кольцо, уплотнение	1
31	BT-198-15-22810	Дисковый, муфта	3
32	BT-426-15-12720	Пластина	2
33	BT-175-15-42880	Пружина	18
34	BT-234-15-15230	Пружина	12
35	BT-426-15-12840	Шайба	6
36	BT-426-15-11160	Корпус	1
37	BT-569-15-41310	Втулка	17
38	BT-426-15-12630	Шестерня, кольцо	1
39	BT-04020-01434	Палец, довел	2
