Стрела(1/2) — HITACHI LX450-7

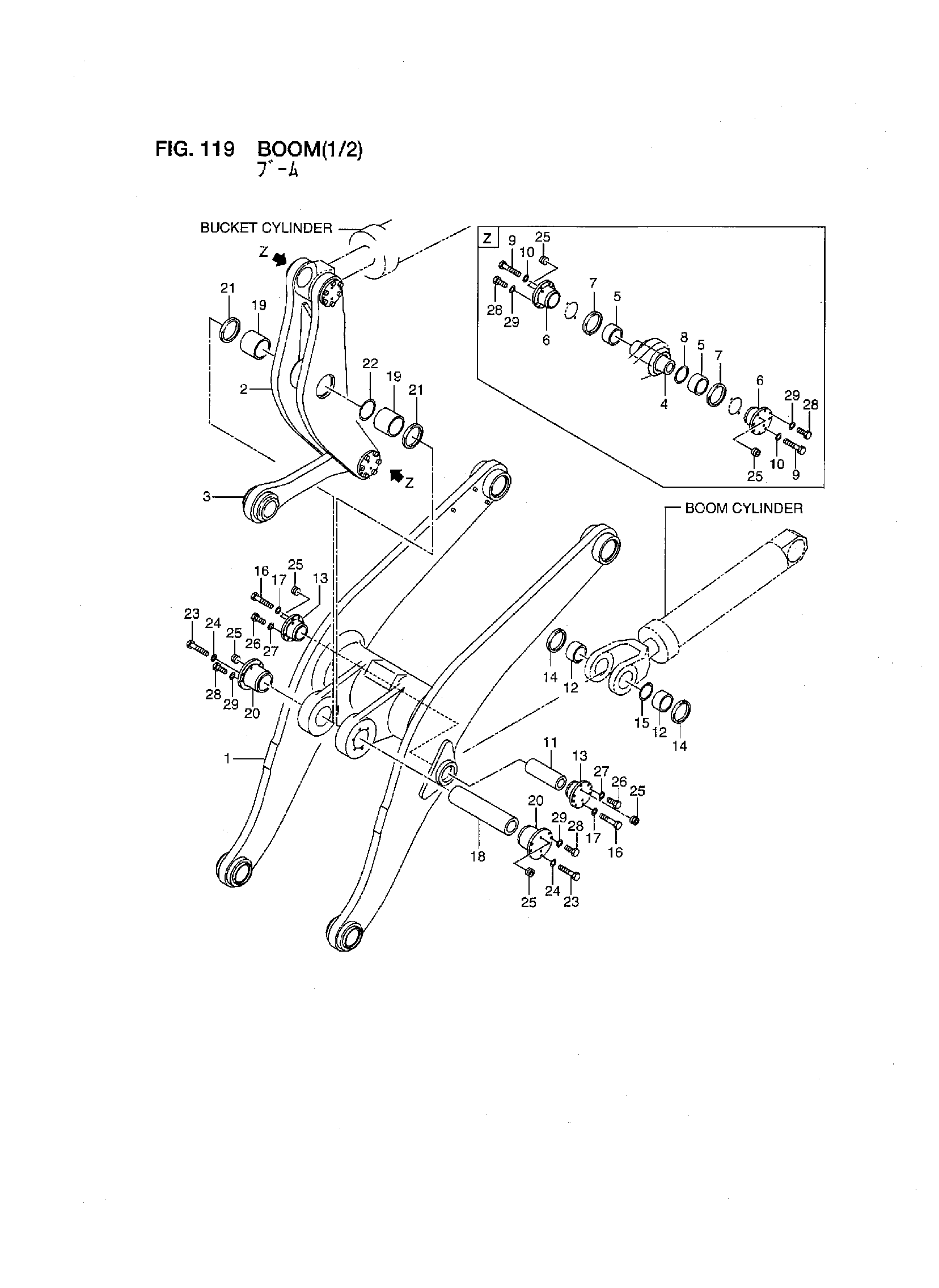

Заводская схема «Стрела(1/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26928-70201 | Стрела | 1 |
| 2 | 26928-70221 | Беллкранк | 1 |
| 3 | 26928-70211 | Пусхрод | 1 |
| 4 | 26818-72132 | Палец | 2 |
| 5 | 26908-72662 | Втулка | 4 |
| 6 | 26928-72151 | Колпачок | 4 |
| 7 | 26908-72121 | Уплотнение, масляный | 4 |
| 8 | 26908-72771 | Кольцо | 2 |
| 9 | 01116-18055 | Болт | 24 |
| 10 | 26063-02131 | Шайба | 24 |
| 11 | 26908-72691 | Палец | 2 |
| 12 | 26908-72662 | Втулка | 4 |
| 13 | 26908-72741 | Колпачок | 4 |
| 14 | 26908-72121 | Уплотнение, масляный | 4 |
| 15 | 26908-72771 | Кольцо | 2 |
| 16 | 01116-16055 | Болт | 16 |
| 17 | 190A3-02051 | Шайба | 16 |
| 18 | 26908-72712 | Палец | 1 |
| 19 | 26908-72852 | Втулка | 2 |
| 20 | 26928-72041 | Колпачок | 2 |
| 21 | 26908-72131 | Уплотнение, масляный | 2 |
| 22 | 26908-72861 | Кольцо | 1 |
| 23 | 01116-18055 | Болт | 10 |
| 24 | 26063-02131 | Шайба | 10 |
| 25 | 14813-82431 | Пробка | 20 |
| 26 | 01110-16020 | Болт | 8 |
| 27 | 02000-00016 | Шайба | 8 |
| 28 | 01110-18025 | Болт | 12 |
| 29 | 02000-00018 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
