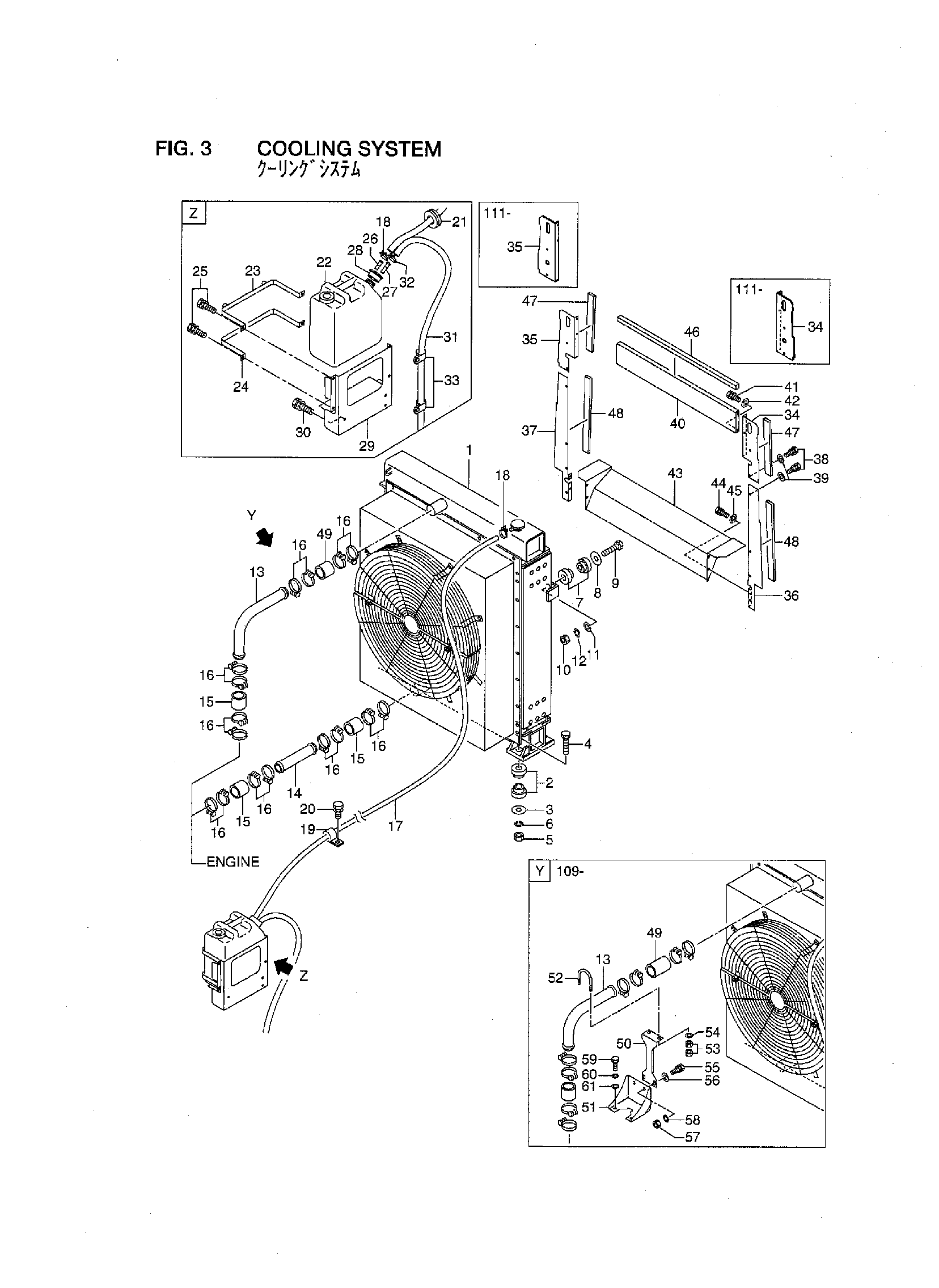

Охлаждение система — HITACHI LX450-7

Заводская схема «Охлаждение система» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26922-12081	Радиатор	1
2	26321-02021	Резиновый, крепление	8
3	26261-02021	Шайба	4
4	01116-16110	Болт	4
5	01401-10016	Гайка	4
6	02011-00016	Шайба	4
7	26061-02181	Резиновый, крепление	4
8	26261-02021	Шайба	4
9	01116-16110	Болт	2
10	01401-10016	Гайка	2
11	02000-00016	Шайба	2
12	02011-00016	Шайба	2
13	26922-12111	Трубка	1
-	26922-12211	Трубка	1
14	26922-12101	Трубка	1
15	26707-62071	Шланг	3
16	26607-63301	Зажим	16
17	21751-02641	Шланг	1
18	04911-00014	Зажим	2
19	26602-42061	Зажим	7
20	01183-10016	Болт с шайбой	7
21	54067-22091	Уплотнительная втулка	1
22	26902-12161	Бак	1
23	26922-12191	Лента	1
24	26902-10271	Лента	1
25	01183-10020	Болт	4
26	26902-12191	Трубка	1
27	26902-12201	Трубка	1
28	26902-12211	Колпачок	1
29	26922-12181	Кронштейн	1
30	01183-12030	Болт с шайбой	3
31	04720-08150	Шланг	1
32	04911-00012	Зажим	1
33	26602-42051	Зажим	2
34	26922-12121	Крышка, LH	1
-	26922-12122	Крышка, LH	1
35	26922-12131	Крышка, RH	1
-	26922-12132	Крышка, RH	1
36	26922-12141	Крышка, LH	1
37	26922-12151	Крышка, RH	1
38	01183-12020	Болт с шайбой	4
39	02000-00012	Шайба	4
40	26922-12171	Крышка	1
41	01183-10020	Болт	4
42	02000-00010	Шайба	4
43	26922-12161	Крышка	1
44	01183-10020	Болт	4
45	02000-00010	Шайба	4
46	26922-12201	Коврик	1
47	26822-12221	Коврик	2
48	26822-12101	Коврик	2
49	26707-62071	Шланг	1
-	26922-12221	Шланг	1
50	26922-12231	Кронштейн	1
51	26922-12241	Кронштейн	1
52	26619-12271	U болт	1
53	01401-00012	Гайка	4
54	02000-00010	Шайба	2
55	01116-12035	Болт	2
56	26063-02111	Шайба	2
57	01401-10012	Гайка	2
58	02011-00012	Шайба	2
59	01116-10035	Болт	2
60	02011-00010	Шайба	2
61	26606-52721	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
