Крутящий момент преобразователь(1/2) — HITACHI LX450-7

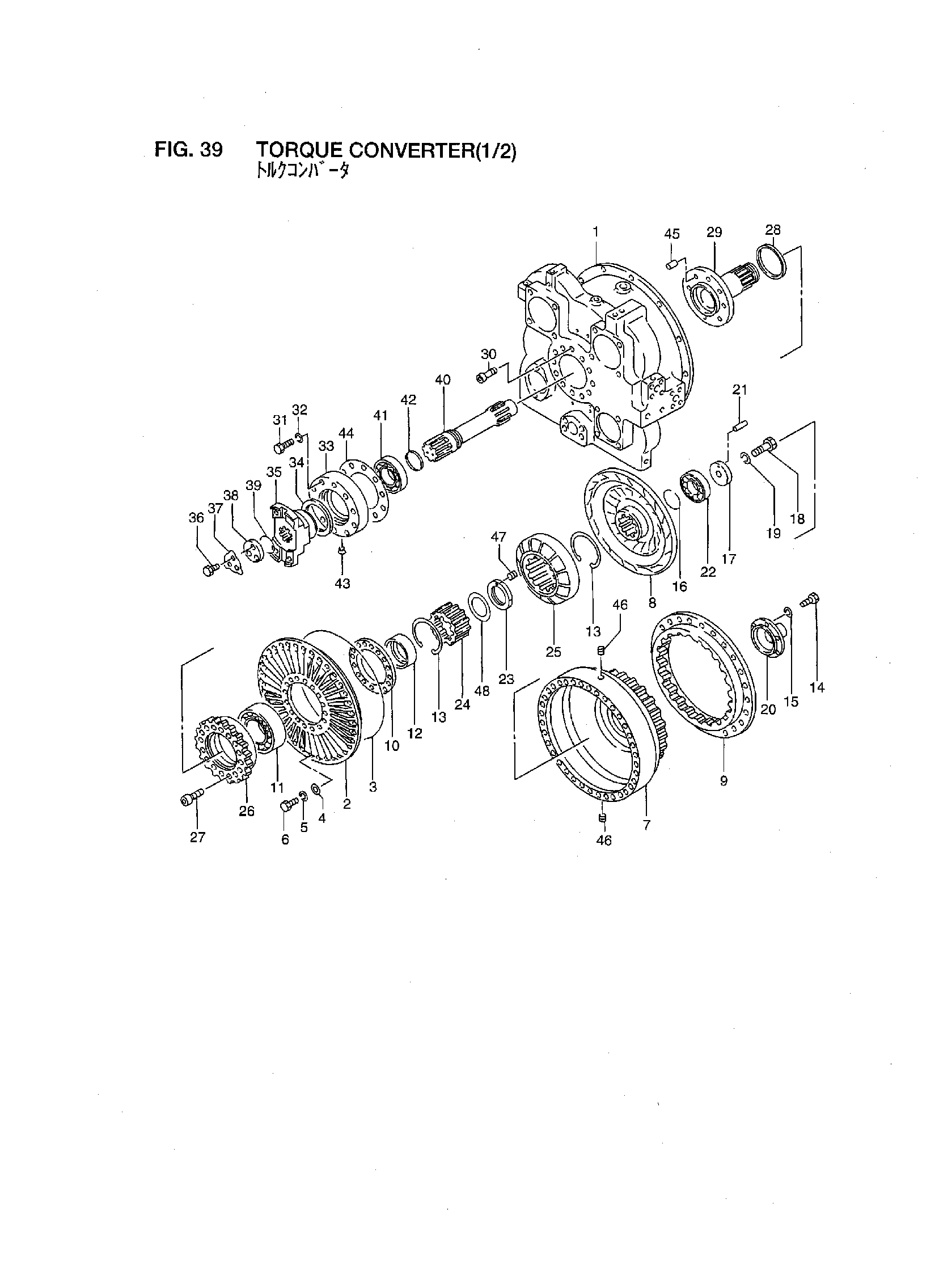

Заводская схема «Крутящий момент преобразователь(1/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16903-80011 | Крутящий момент конвертор в сборе | 1 |
| 1 | 16903-88621 | Корпус | 1 |
| 2 | 16903-88581 | Колесо, импеллер | 1 |
| 3 | 16903-87001 | Уплотнительное кольцо | 1 |
| 4 | 16903-87341 | Шайба | 36 |
| 5 | 02010-00010 | Шайба | 36 |
| 6 | 01113-10030 | Болт | 36 |
| 7 | 16903-87361 | Крышка | 1 |
| 8 | 16903-88631 | Колесо, турбине | 1 |
| 9 | 16903-88641 | Кольцо | 1 |
| 10 | 16903-88652 | HUB, импеллер | 1 |
| 11 | 16903-87491 | Подшипник | 1 |
| 12 | 16903-88522 | Проставка | 1 |
| 13 | 16903-87211 | Кольцо, стопорный | 2 |
| 14 | 01113-10030 | Болт | 6 |
| 15 | 02010-00010 | Шайба | 6 |
| 16 | 16903-87221 | Кольцо, стопорный | 1 |
| 17 | 16903-87371 | Шайба | 1 |
| 18 | 01113-16045 | Болт | 1 |
| 19 | 02010-00016 | Шайба | 1 |
| 20 | 16903-88531 | Направляющая | 1 |
| 21 | 02270-06028 | Палец | 1 |
| 22 | 16903-87291 | Подшипник, шарик | 1 |
| 23 | 16903-87471 | Гайка | 1 |
| 24 | 16903-88542 | HUB, статор | 1 |
| 25 | 16903-88551 | Колесо, статор | 1 |
| 26 | 16903-87401 | Шестерня | 1 |
| 27 | 16903-87181 | Винт | 16 |
| 28 | 16903-87031 | Кольцо, уплотнение | 1 |
| 29 | 16903-88572 | Водило, статор | 1 |
| 30 | 16903-87161 | Винт | 12 |
| 31 | 01113-10050 | Болт | 10 |
| 32 | 02010-00010 | Шайба | 10 |
| 33 | 16903-88491 | Водило, уплотнение | 1 |
| 34 | 16903-47131 | Уплотнение, масляный | 1 |
| 35 | 16903-49361 | Фланец, вход | 1 |
| 36 | 01113-16040 | Болт | 3 |
| 37 | 16903-88501 | Пластина, блокировка | 1 |
| 38 | 16903-87381 | Шайба | 1 |
| 39 | 16903-47111 | Уплотнительное кольцо | 1 |
| 40 | 16903-88511 | Вал, турбине | 1 |
| 41 | 16903-87281 | Подшипник | 1 |
| 42 | 16903-87021 | Кольцо, уплотнение | 1 |
| 43 | 16903-47511 | Пробка | 1 |
| 44 | 16903-87051 | Манжета | 1 |
| 45 | 16903-87261 | Палец | 3 |
| 46 | 16903-47521 | Пробка | 2 |
| 47 | 11783-47611 | Болт | 1 |
| 48 | 16903-87481 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
