Привод мост(передний)(1/3) — HITACHI LX450-7

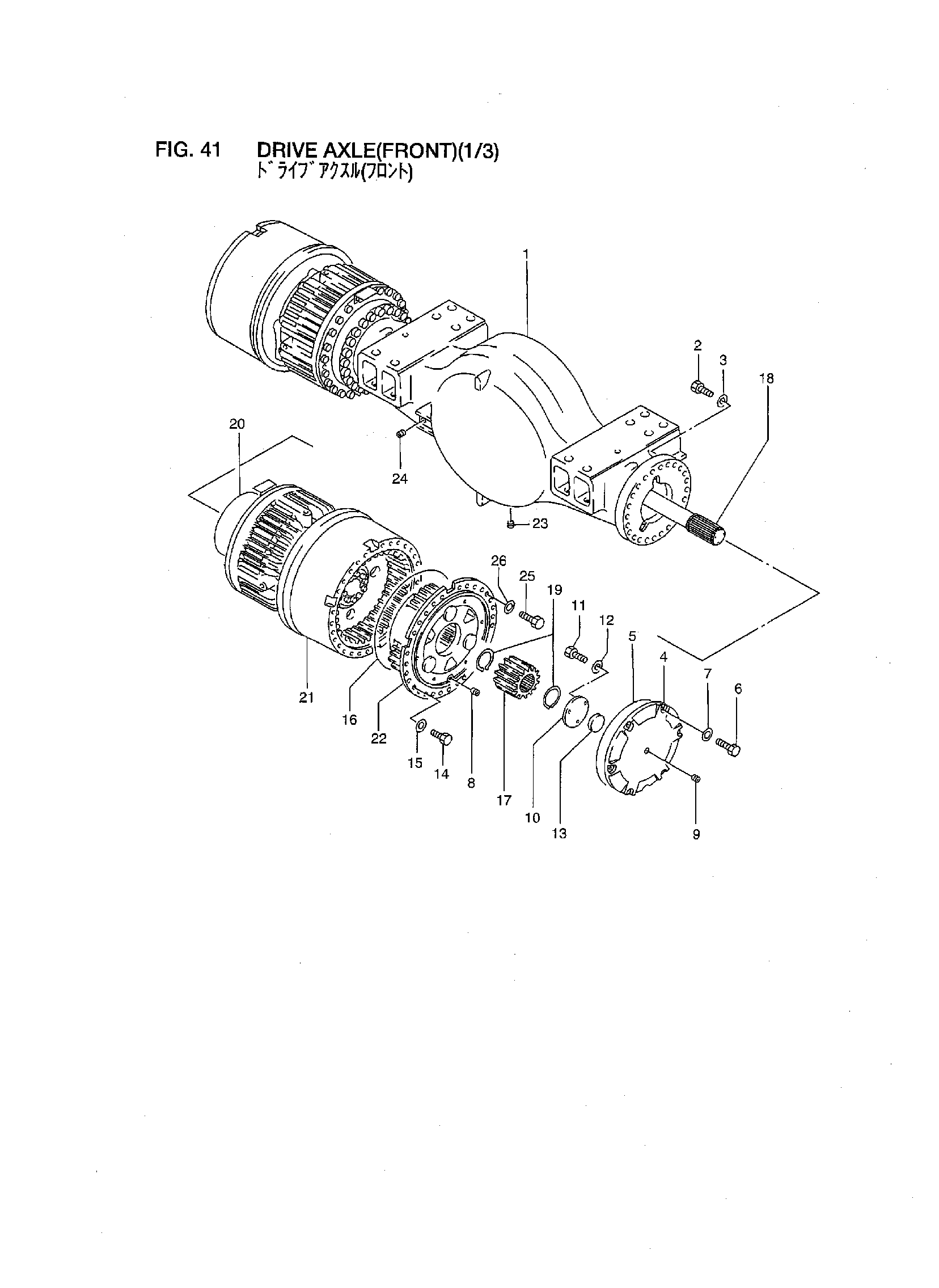

Заводская схема «Привод мост(передний)(1/3)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16923-00001 | Передний привод мост в сборе | 1 |
| - | 16923-00002 | Передний привод мост в сборе | 1 |
| 1 | 16903-02676 | Корпус | 1 |
| 2 | 01106-24080 | Болт | 48 |
| 3 | 16903-02651 | Шайба | 48 |
| 4 | 16903-02092 | Колпачок | 2 |
| 5 | 16903-02421 | Уплотнительное кольцо | 2 |
| 6 | 01106-14040 | Болт | 12 |
| 7 | 16263-52101 | Шайба | 12 |
| 8 | 14813-82491 | Пробка, дренажный | 2 |
| 9 | 14813-82451 | Пробка | 2 |
| 10 | 16903-02171 | Пластина, упорный | 2 |
| 11 | 01106-12025 | Болт | 6 |
| 12 | 26063-02111 | Шайба | 6 |
| 13 | 26607-52251 | Магнит | 2 |
| 14 | 01106-16050 | Болт | 4 |
| 15 | 26111-02161 | Шайба | 4 |
| 16 | 16903-02401 | Уплотнительное кольцо | 2 |
| 17 | 16903-02141 | Шестерня, SUN | 2 |
| 18 | 16903-02471 | Вал, мост | 2 |
| 19 | 02100-00090 | Кольцо, стопорный | 4 |
| 20 | 16903-02431 | Уплотнительное кольцо | 2 |
| 21 | NO PART NO. | HUB и тормоз | 2 |
| 22 | NO PART NO. | Планет водило | 2 |
| 23 | 16803-02711 | Пробка, дренажный | 1 |
| 24 | 14813-82461 | Пробка | 1 |
| 25 | 01106-24100 | Болт | 56 |
| 26 | 26604-42011 | Шайба | 56 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
