Трансмиссия гидрораспределитель(4/4) — HITACHI LX450-7

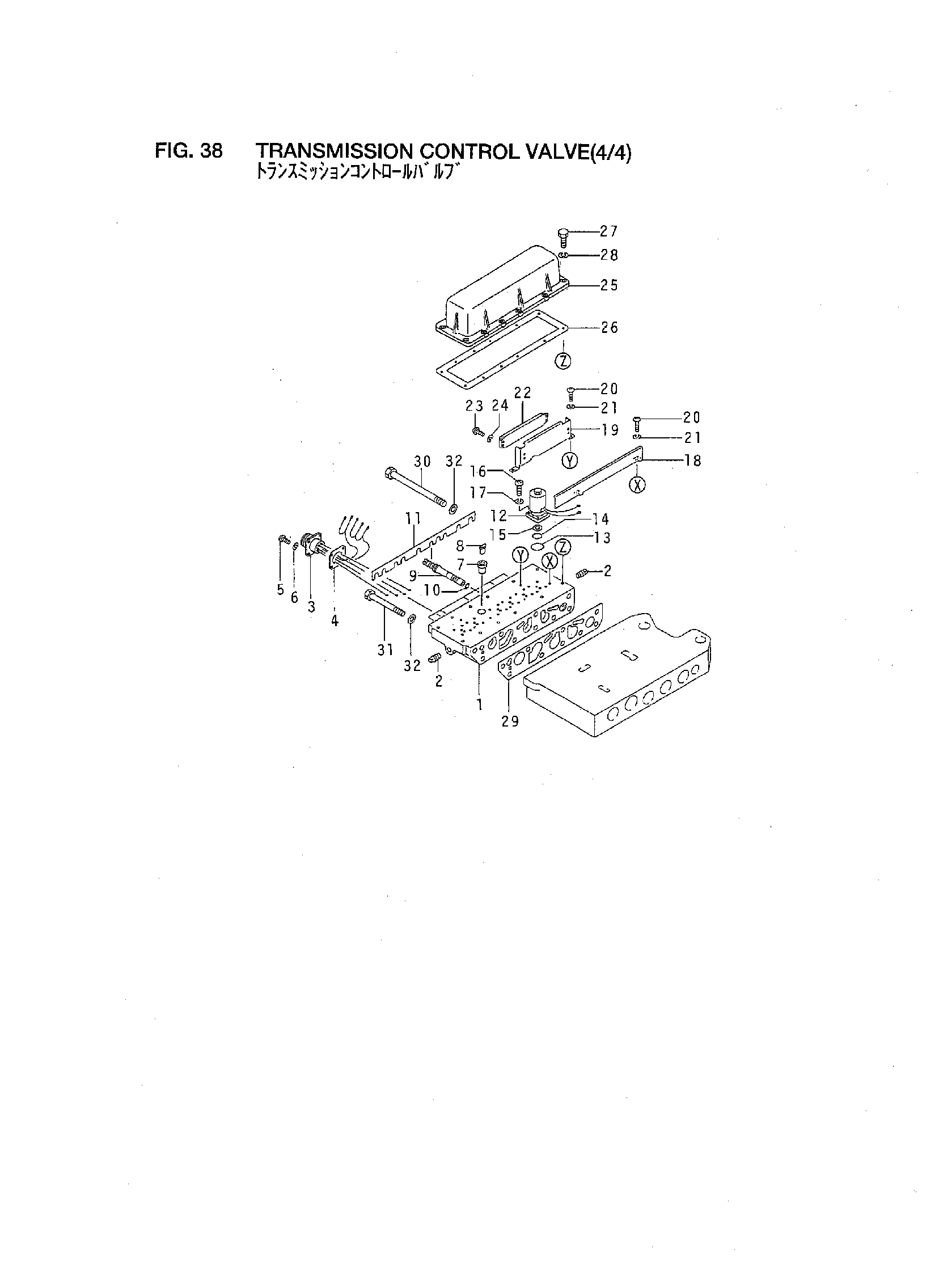

Заводская схема «Трансмиссия гидрораспределитель(4/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | BT-428-15-00120 | Электромагнитный клапан в сборе | 1 |
| 1 | BT-424-15-17112 | Корпус, клапан | 1 |
| 2 | BT-07042-20108 | Пробка | 2 |
| 3 | BT-424-15-17212 | Провод | 1 |
| 4 | BT-424-15-17230 | Прокладка | 1 |
| 5 | BT-01220-40310 | Винт | 4 |
| 6 | BT-01601-20307 | Пружинная шайба | 4 |
| 7 | BT-568-15-15960 | Втулка | 1 |
| 8 | BT-568-15-15970 | Накладка | 1 |
| 9 | BT-569-15-37310 | Золотник | 6 |
| 10 | BT-07000-71009 | Уплотнительное кольцо | 6 |
| 11 | BT-424-15-17340 | Пластина | 1 |
| 12 | BT-561-15-47210 | Клапан, электромагнитный | 6 |
| 13 | BT-568-15-17260 | Уплотнительное кольцо | 1 |
| 14 | BT-07000-31006 | Уплотнительное кольцо | 1 |
| 15 | BT-561-15-47230 | Экран | 1 |
| 16 | BT-01220-40416 | Винт | 24 |
| 17 | BT-01601-20410 | Шайба | 24 |
| 18 | BT-424-15-17160 | Защитный кожух | 1 |
| 19 | BT-424-15-17150 | Стойка | 1 |
| 20 | BT-01220-40412 | Винт | 4 |
| 21 | BT-01601-20410 | Шайба | 4 |
| 22 | BT-424-15-17220 | Крышка | 1 |
| 23 | BT-01220-40310 | Винт | 4 |
| 24 | BT-01601-20307 | Шайба | 4 |
| 25 | BT-424-15-17131 | Крышка | 1 |
| 26 | BT-424-15-17141 | Прокладка | 1 |
| 27 | BT-01252-40618 | Болт | 12 |
| 28 | BT-01602-20619 | Шайба | 12 |
| 29 | BT-424-15-17121 | Прокладка | 1 |
| 30 | BT-01011-51040 | Болт | 5 |
| 31 | BT-01010-51085 | Болт | 4 |
| 32 | BT-01643-31032 | Шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
