Трансмиссия(4/4) — HITACHI LX450-7

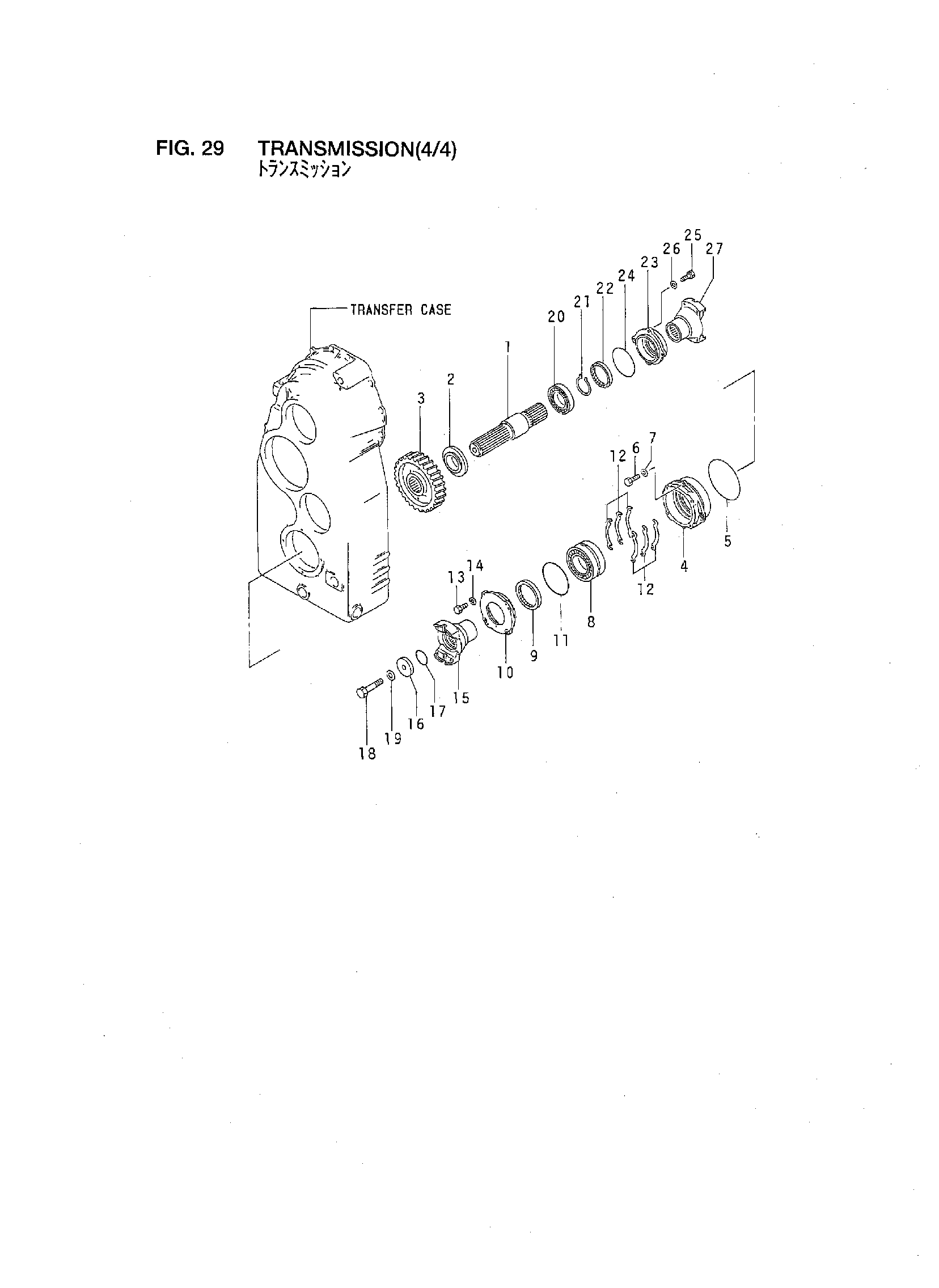

Заводская схема «Трансмиссия(4/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BT-426-15-13320 | Вал | 1 |
| 2 | BT-425-15-13260 | Втулка | 1 |
| 3 | BT-426-15-13242 | Шестерня | 1 |
| 4 | BT-426-15-13170 | Каге | 1 |
| 5 | BT-07000-05220 | Уплотнительное кольцо | 1 |
| 6 | BT-01010-51230 | Болт | 4 |
| 7 | BT-01643-31232 | Шайба | 4 |
| 8 | BT-426-15-13350 | Подшипник | 1 |
| 9 | BT-07012-10125 | Уплотнение, масляный | 1 |
| 10 | BT-426-15-13161 | Каге | 1 |
| 11 | BT-07000-05180 | Уплотнительное кольцо | 1 |
| 12 | BT-426-15-05040 | Регулировочная шайба | 1 |
| 13 | BT-01010-51230 | Болт | 4 |
| 14 | BT-01643-31232 | Шайба | 4 |
| 15 | BT-426-15-13252 | Муфта | 1 |
| 16 | BT-426-15-13260 | Держатель | 1 |
| 17 | BT-07000-05075 | Уплотнительное кольцо | 1 |
| 18 | BT-01051-52420 | Болт | 1 |
| 19 | BT-01643-32460 | Шайба | 1 |
| 20 | BT-144-13-11161 | Подшипник | 1 |
| 21 | BT-04064-08530 | Кольцо, стопорный | 1 |
| 22 | BT-07012-10105 | Уплотнение, масляный | 1 |
| 23 | BT-426-15-13181 | Каге | 1 |
| 24 | BT-07000-05155 | Уплотнительное кольцо | 1 |
| 25 | BT-01010-51235 | Болт | 4 |
| 26 | BT-01643-31232 | Шайба | 4 |
| 27 | BT-426-15-13291 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
