Рулевое управление шестерня — HITACHI LX450-7

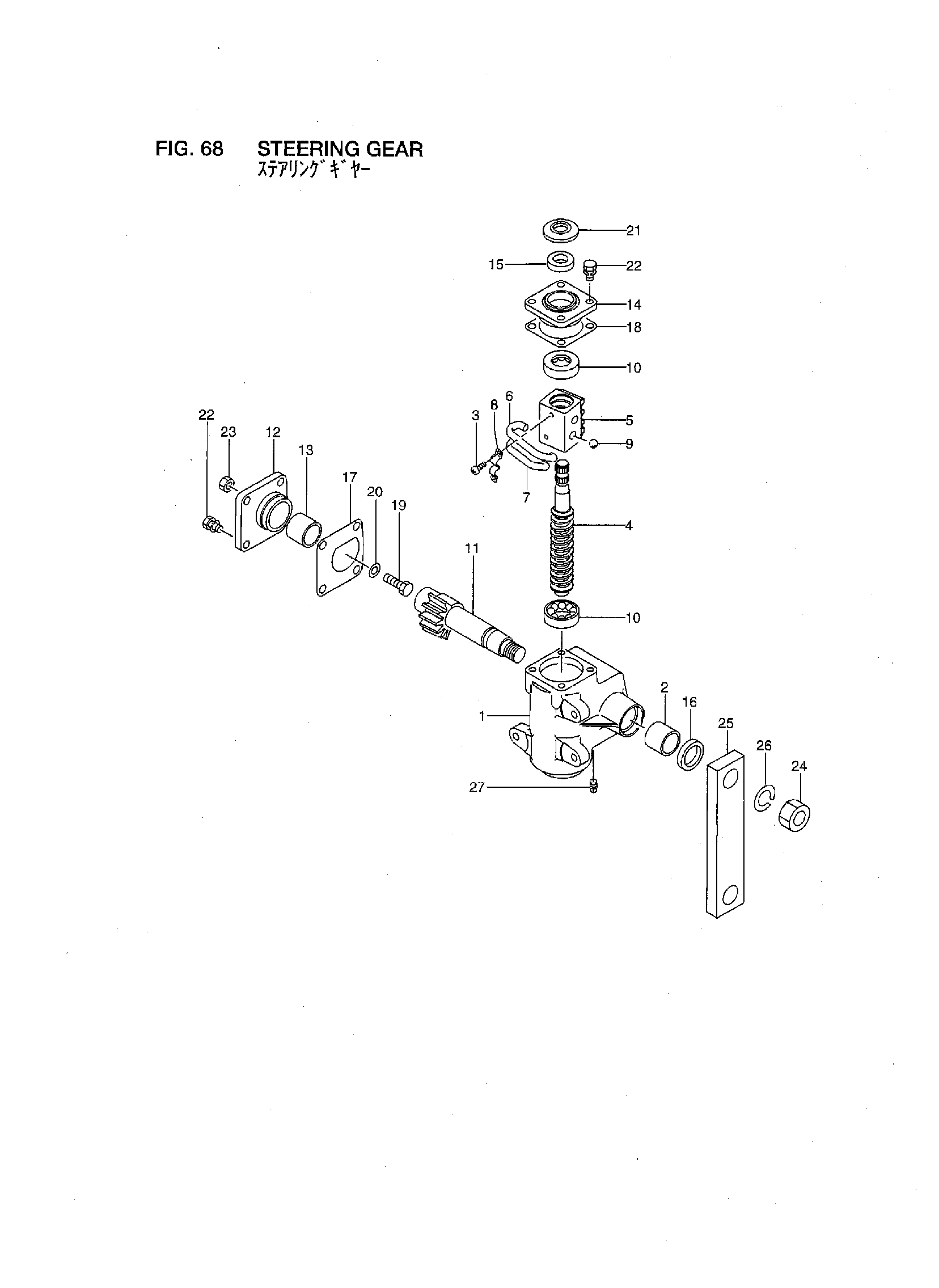

Заводская схема «Рулевое управление шестерня» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26754-10241 | Рулевое управление шестерня в сборе | 1 |
| A2 | 26664-10271 | Шестерня короб в сборе | 1 |
| 1 | NO PART NO. | Короб, шестерня | 1 |
| 2 | NO PART NO. | Втулка | 1 |
| A3 | 26664-10261 | Гайка в сборе | 1 |
| 3 | NO PART NO. | Винт и шайба | 2 |
| 4 | NO PART NO. | Ворм | 1 |
| 5 | NO PART NO. | Гайка | 1 |
| 6 | NO PART NO. | Трубка, (A) | 2 |
| 7 | NO PART NO. | Трубка, (B) | 2 |
| 8 | NO PART NO. | Хомут | 1 |
| 9 | NO PART NO. | Шарик | 74 |
| 10 | 26664-12241 | Подшипник | 2 |
| 11 | 26664-12231 | Вал, сектор | 1 |
| A4 | 26664-10251 | Боковой крышка в сборе | 1 |
| 12 | NO PART NO. | Крышка, боковой | 1 |
| 13 | NO PART NO. | Втулка | 1 |
| 14 | 26664-12221 | Крышка, задний | 1 |
| 15 | 26664-12211 | Уплотнение, масляный | 1 |
| 16 | 26664-12201 | Уплотнение, масляный | 1 |
| 17 | 26664-12191 | Манжета | 1 |
| 18 | 26664-12181 | Регулировочная шайба | 1 |
| 19 | 26664-12171 | Винт, регулировка | 1 |
| 20 | 26664-12161 | Регулировочная шайба | 1 |
| 21 | 26664-12151 | Крышка, пыль | 1 |
| 22 | 01213-10025 | Болт с шайбой | 8 |
| 23 | 01400-00010 | Гайка | 1 |
| 24 | 01400-00022 | Гайка | 1 |
| 25 | 26664-12141 | Питман-арм | 1 |
| 26 | 02010-00022 | Шайба | 1 |
| 27 | 04000-00100 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
