Гидроцилиндр ковша — HITACHI LX450-7

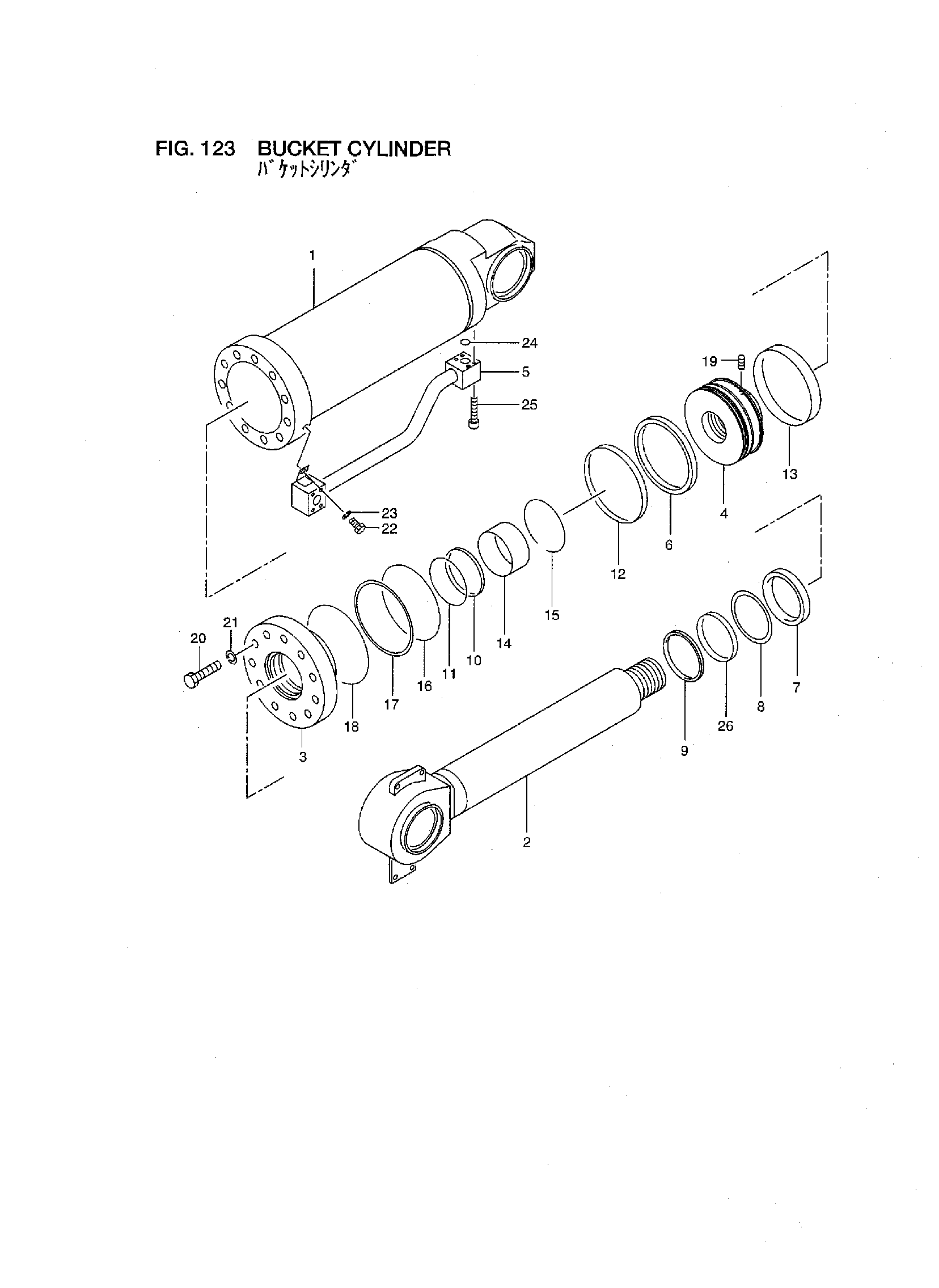

Заводская схема «Гидроцилиндр ковша» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26908-50031 | Гидроцилиндр ковша в сборе | 1 |
| K | 26908-57321 | Комплект, оверхаул | 1 |
| 1 | 26908-57221 | Гидроцилиндр | 1 |
| 2 | 26908-57231 | Шток, поршень | 1 |
| 3 | 26908-57021 | Крышка, шток | 1 |
| - | 26928-57001 | Крышка, шток | 1 |
| 4 | 26908-57241 | Поршень | 1 |
| 5 | 26908-57251 | Трубка | 1 |
| 6 | 26908-57261 | Манжета | 1 |
| 7 | 24098-47061 | Манжета | 1 |
| 8 | 24098-47071 | Кольцо, задний UP | 1 |
| 9 | 26908-57132 | Уплотнение, пыль | 1 |
| 10 | 26908-57071 | Уплотнение, ступень | 1 |
| 11 | 25388-47831 | Уплотнительное кольцо | 1 |
| 12 | 26908-57041 | Кольцо, веар | 1 |
| 13 | 26908-57061 | Кольцо, веар | 1 |
| 14 | 26908-57111 | Втулка | 1 |
| 15 | 26908-57271 | Кирклип | 1 |
| 16 | 03350-02800 | Уплотнительное кольцо | 1 |
| 17 | 03370-02800 | Кольцо, задний UP | 1 |
| 18 | 26908-57281 | Уплотнительное кольцо | 1 |
| 19 | 26908-57161 | Винт, остановка | 1 |
| 20 | 26908-57291 | Болт | 11 |
| 21 | 02010-00033 | Шайба | 11 |
| 22 | 01113-14035 | Болт | 1 |
| 23 | 02010-00014 | Шайба | 1 |
| 24 | 03350-00450 | Уплотнительное кольцо | 1 |
| 25 | 26908-57171 | Болт | 4 |
| 26 | 26928-57011 | Кольцо, веар | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
