Коккпит и сиденье — HITACHI LX450-7

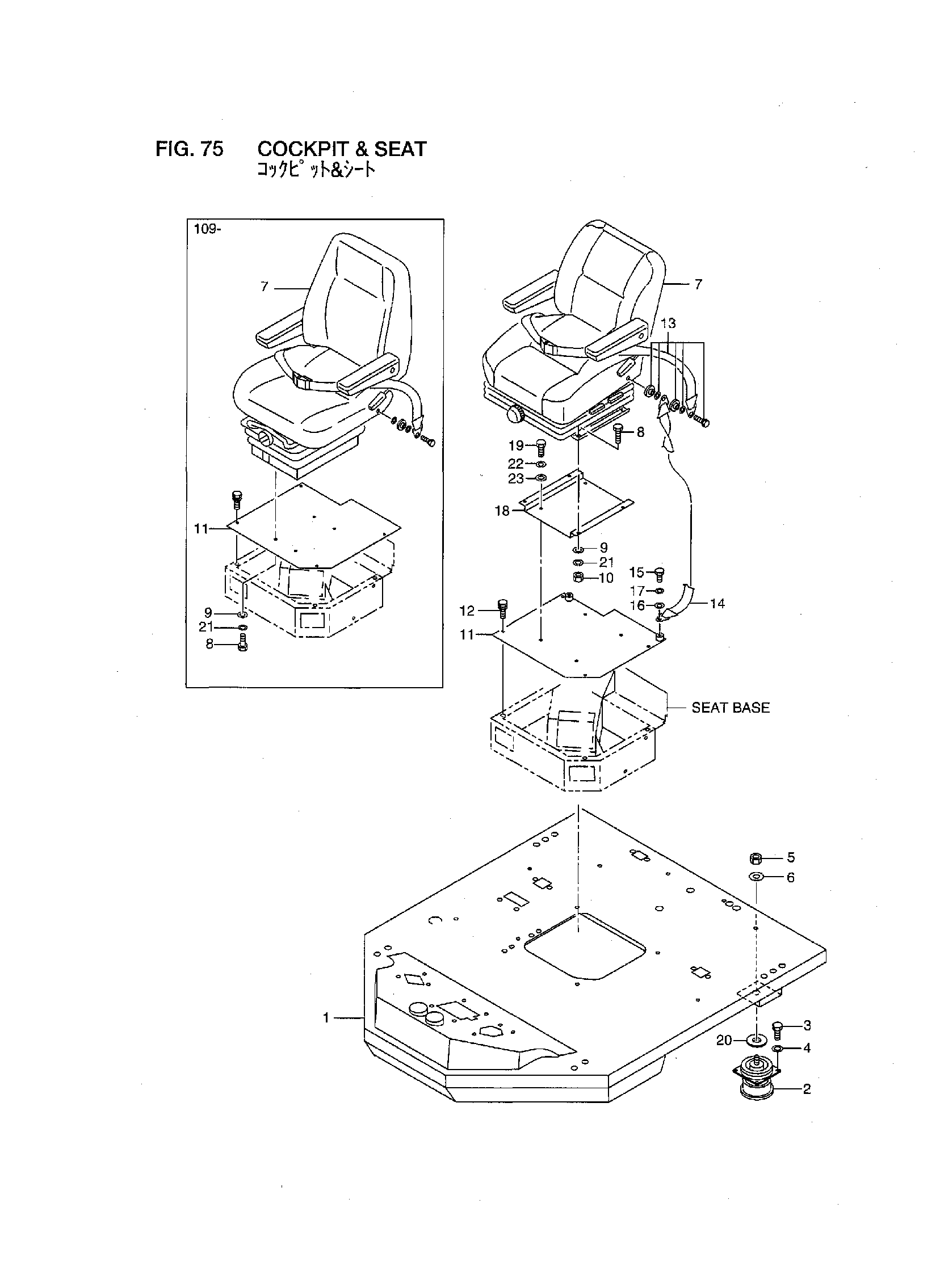

Заводская схема «Коккпит и сиденье» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26926-90201 | Коккпит | 1 |
| - | 26926-90202 | Коккпит | 1 |
| 2 | 26756-92631 | Крепление, резиновый | 4 |
| 3 | 01116-10020 | Болт | 16 |
| 4 | 02011-00010 | Шайба | 16 |
| 5 | 01401-10016 | Гайка | 4 |
| 6 | 190A3-02051 | Шайба | 4 |
| 7 | 26786-80201 | Сиденье | 1 |
| - | 26496-82001 | Сиденье | 1 |
| - | 26496-82002 | Сиденье | 1 |
| 8 | 01100-08020 | Болт | 4 |
| - | 01106-08020 | Болт | 4 |
| 9 | 02000-00008 | Шайба | 4 |
| - | 21471-22311 | Шайба | 4 |
| 10 | 01400-00008 | Гайка | 4 |
| - | 01401-00008 | Гайка | 4 |
| 11 | 26756-80201 | Пластина, базовый | 1 |
| - | 26556-82021 | Пластина, базовый | 1 |
| 12 | 01183-10020 | Болт с шайбой | 4 |
| 13 | 26609-32001 | Ремень, сиденье | 1 |
| 14 | 21776-82051 | Ремень, сиденье | 2 |
| 15 | 01116-12020 | Болт | 2 |
| 16 | 02000-00012 | Шайба | 2 |
| 17 | 02011-00012 | Шайба | 2 |
| 18 | 26756-80221 | Кронштейн | 1 |
| 19 | 01183-08020 | Болт с шайбой | 4 |
| - | 01106-08020 | Болт | 4 |
| 20 | 26063-02131 | Шайба | 4 |
| 21 | 02011-00008 | Шайба | 4 |
| 22 | 02011-00008 | Шайба | 4 |
| 23 | 02000-00008 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
