Передний рама — HITACHI LX450-7

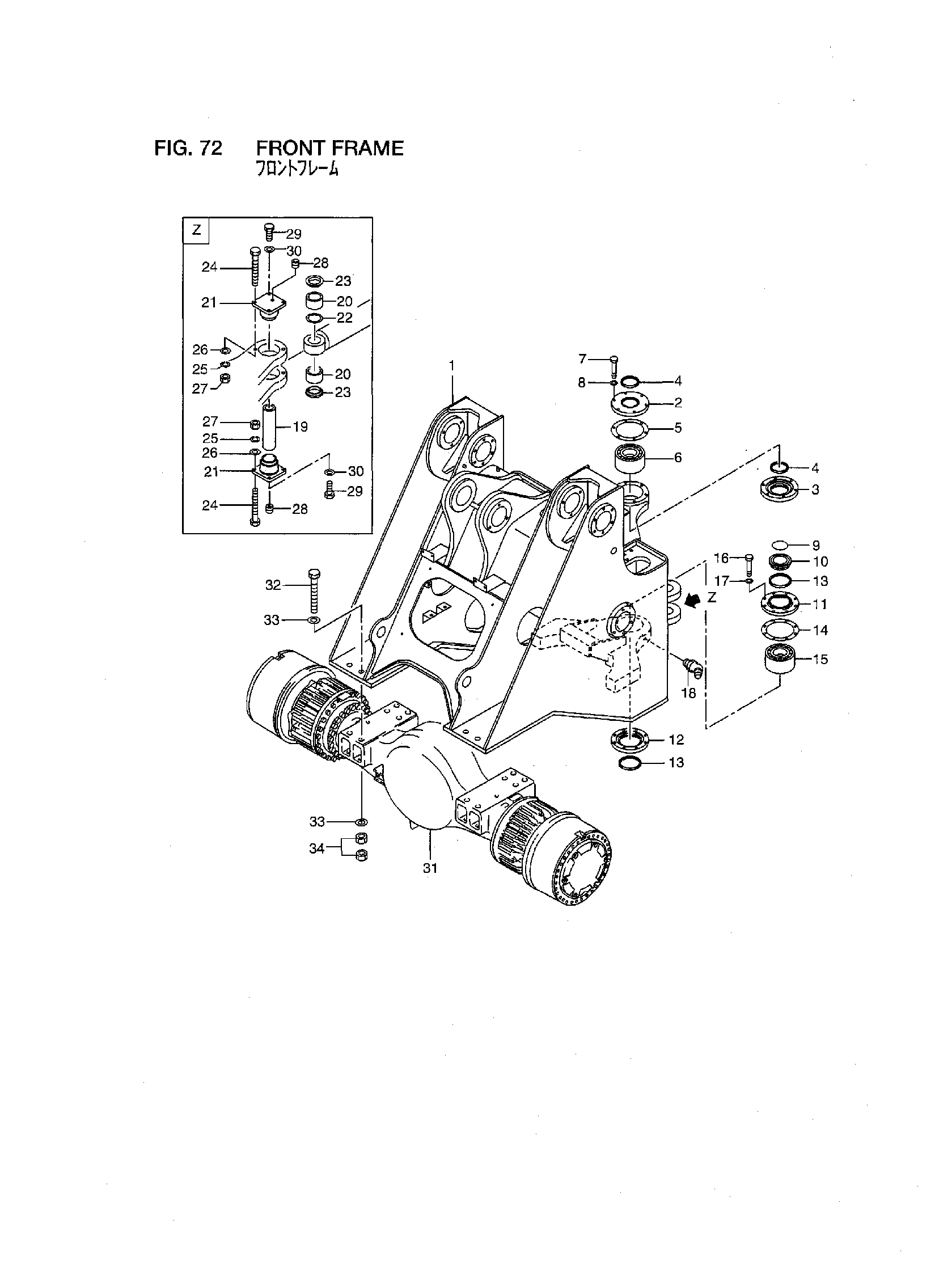

Заводская схема «Передний рама» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NO PART NO. | Рама, передний | 1 |
| 2 | 26806-12661 | Колпачок | 1 |
| 3 | 26806-12671 | Колпачок | 1 |
| 4 | 26606-13181 | Уплотнение, пыль | 2 |
| 5 | 26806-12711 | Регулировочная шайба | 4 |
| 6 | 26806-12901 | Подшипник | 1 |
| 7 | 01116-16150 | Болт | 6 |
| 8 | 02011-00016 | Шайба | 6 |
| 9 | 03320-01200 | Уплотнительное кольцо | 1 |
| 10 | 26806-12641 | Втулка | 1 |
| 11 | 26806-12681 | Колпачок | 1 |
| 12 | 26806-12691 | Колпачок | 1 |
| 13 | 26906-13231 | Уплотнение, пыль | 2 |
| 14 | 26806-12721 | Регулировочная шайба | 4 |
| 15 | 26806-12901 | Подшипник | 1 |
| 16 | 01116-16150 | Болт | 8 |
| 17 | 02011-00016 | Шайба | 8 |
| 18 | 04901-00100 | Ниппель, смазка | 1 |
| 19 | 26906-14911 | Палец | 2 |
| 20 | 26906-14921 | Втулка | 4 |
| 21 | 26906-14931 | Колпачок | 4 |
| 22 | 26906-14941 | Кольцо | 2 |
| 23 | 28229-07051 | Уплотнение, масляный | 4 |
| 24 | 01116-12090 | Болт | 8 |
| 25 | 02011-00012 | Шайба | 8 |
| 26 | 26063-02111 | Шайба | 8 |
| 27 | 01401-10012 | Гайка | 8 |
| 28 | 14813-82431 | Пробка | 4 |
| 29 | 01110-12016 | Болт | 8 |
| 30 | 02000-00012 | Шайба | 8 |
| 31 | 16923-00001 | Передний мост | 1 |
| - | 16923-00002 | Передний мост | 1 |
| 32 | 26906-13351 | Болт | 12 |
| 33 | 26906-13361 | Шайба | 24 |
| 34 | 26906-13371 | Гайка | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
