Гидравлическая система(ковш) — HITACHI LX450-7

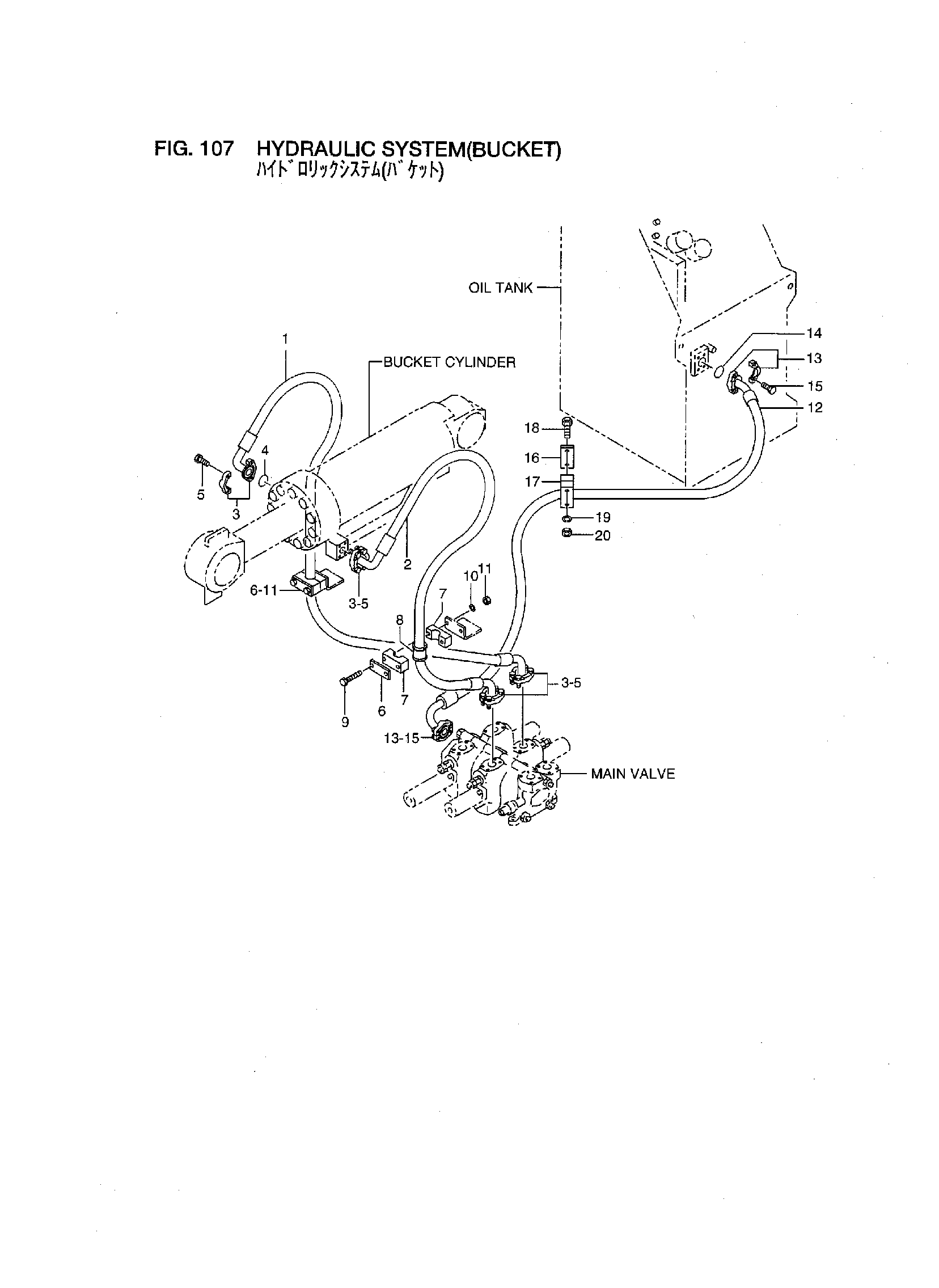

Заводская схема «Гидравлическая система(ковш)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26907-63133 | Шланг | 1 |
| 2 | 26907-63121 | Шланг | 1 |
| 3 | 26607-62591 | Фланец, разрезной | 8 |
| 4 | 26607-62651 | Уплотнительное кольцо | 4 |
| 5 | 01116-12040 | Болт | 16 |
| 6 | 26607-63181 | Пластина | 2 |
| 7 | 26437-62571 | Хомут | 4 |
| 8 | 26907-63431 | Резиновая прокладка | 2 |
| 9 | 01110-12140 | Болт | 4 |
| 10 | 02010-00012 | Шайба | 4 |
| 11 | 01401-00012 | Гайка | 4 |
| 12 | 26907-63441 | Шланг | 1 |
| 13 | 26607-62601 | Фланец, разрезной | 4 |
| 14 | 26607-62661 | Уплотнительное кольцо | 2 |
| 15 | 01116-12040 | Болт | 8 |
| 16 | 26607-63181 | Пластина | 1 |
| 17 | 26437-62571 | Хомут | 2 |
| 18 | 01110-12140 | Болт | 2 |
| 19 | 02010-00012 | Шайба | 2 |
| 20 | 01401-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
