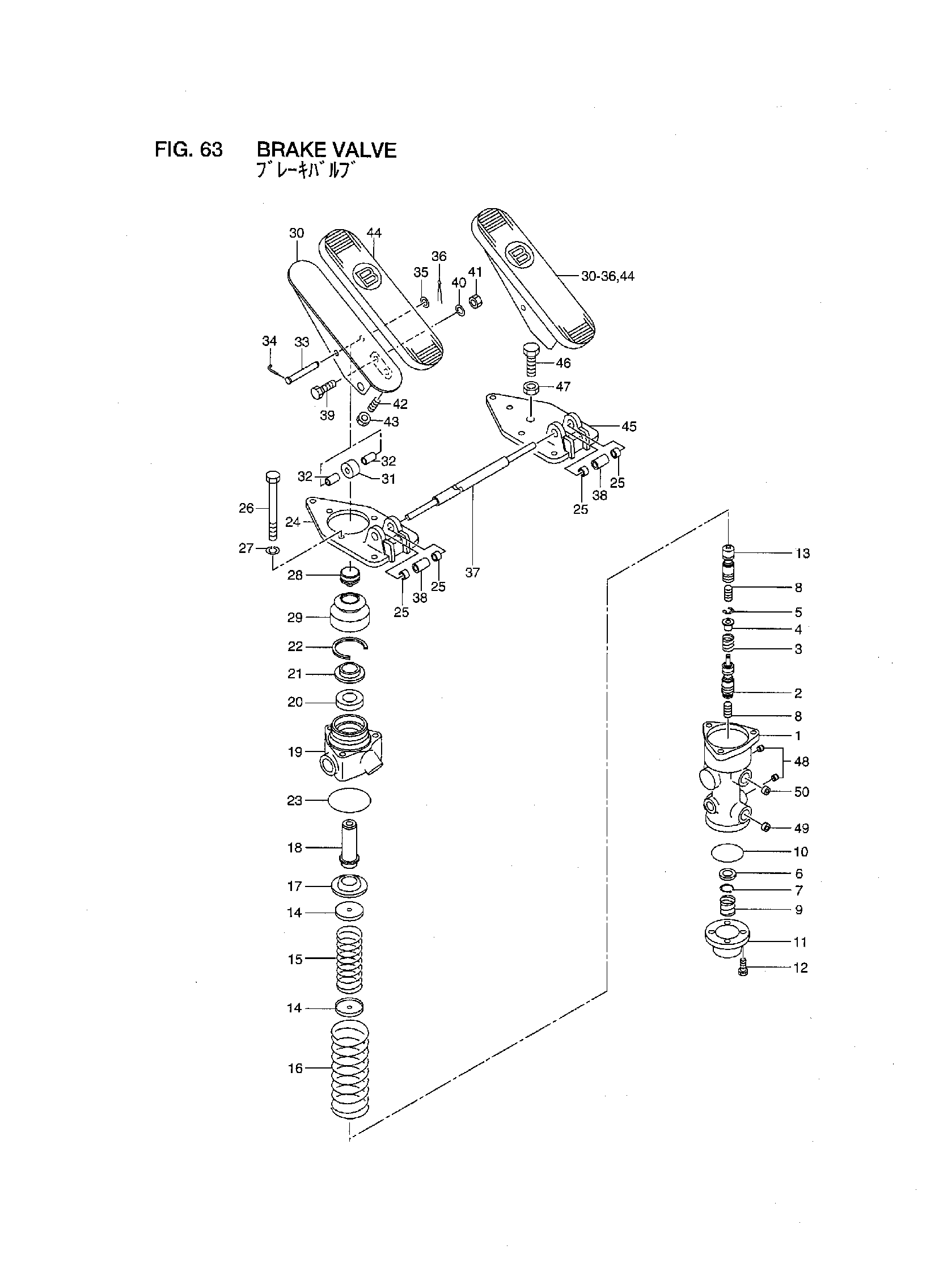

Тормозной клапан — HITACHI LX450-7

Заводская схема «Тормозной клапан» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A	26825-42241	Тормозной клапан в сборе	1
1	NO PART NO.	Корпус	1
2	NO PART NO.	Золотник	1
3	26755-47211	Пружина	1
4	26755-47221	Направляющая	1
5	26755-47111	E кольцо	2
6	26755-47231	Сиденье, пружина	1
7	26755-47241	Кольцо, стопорный	1
8	26825-47001	Плунжер	2
9	26755-47031	Пружина	1
10	03350-00500	Уплотнительное кольцо	1
11	26755-47431	Крышка	1
12	26755-47051	Болт	4
13	NO PART NO.	Золотник	1
14	26755-47281	Сиденье, пружина	2
15	26755-47291	Пружина	1
16	26755-47321	Пружина	1
17	26755-47101	Сиденье, пружина	1
18	26755-47091	Золотник, вход	1
19	26755-47352	Крышка	1
20	26815-47241	Уплотнение, масляный	1
21	26815-47251	Ограничитель	1
22	26815-47261	Кольцо, стопорный	1
23	26755-47131	Уплотнительное кольцо	1
24	26755-47141	Пластина	1
25	26665-47781	Втулка	4
26	26755-47151	Болт	3
27	02011-00008	Шайба	3
28	26755-47161	Сиденье	1
29	26755-47171	Крышка, пыль	1
30	26755-47181	Педаль	2
31	26755-47191	Ролик	2
32	26755-47201	Втулка	4
33	26905-47031	Палец	2
34	26905-47041	Палец	2
35	02000-00010	Шайба	2
36	26665-47821	Палец	2
37	26755-47361	Вал	1
38	26905-47061	Втулка	2
39	26755-47371	Болт	2
40	26755-47381	Шайба	2
41	26755-47391	Гайка	2
42	02200-02020	Палец	1
43	01402-00008	Гайка	1
44	26755-47501	Крышка, педаль	2
45	26755-47401	Пластина	1
46	26755-47411	Болт	1
47	26755-47421	Гайка	1
48	NO PART NO.	Пробка	2
49	26755-47471	Дроссель	1
50	26755-47481	Дроссель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
