Гидравлическая система(трансмиссия)(1/2) — HITACHI LX450-7

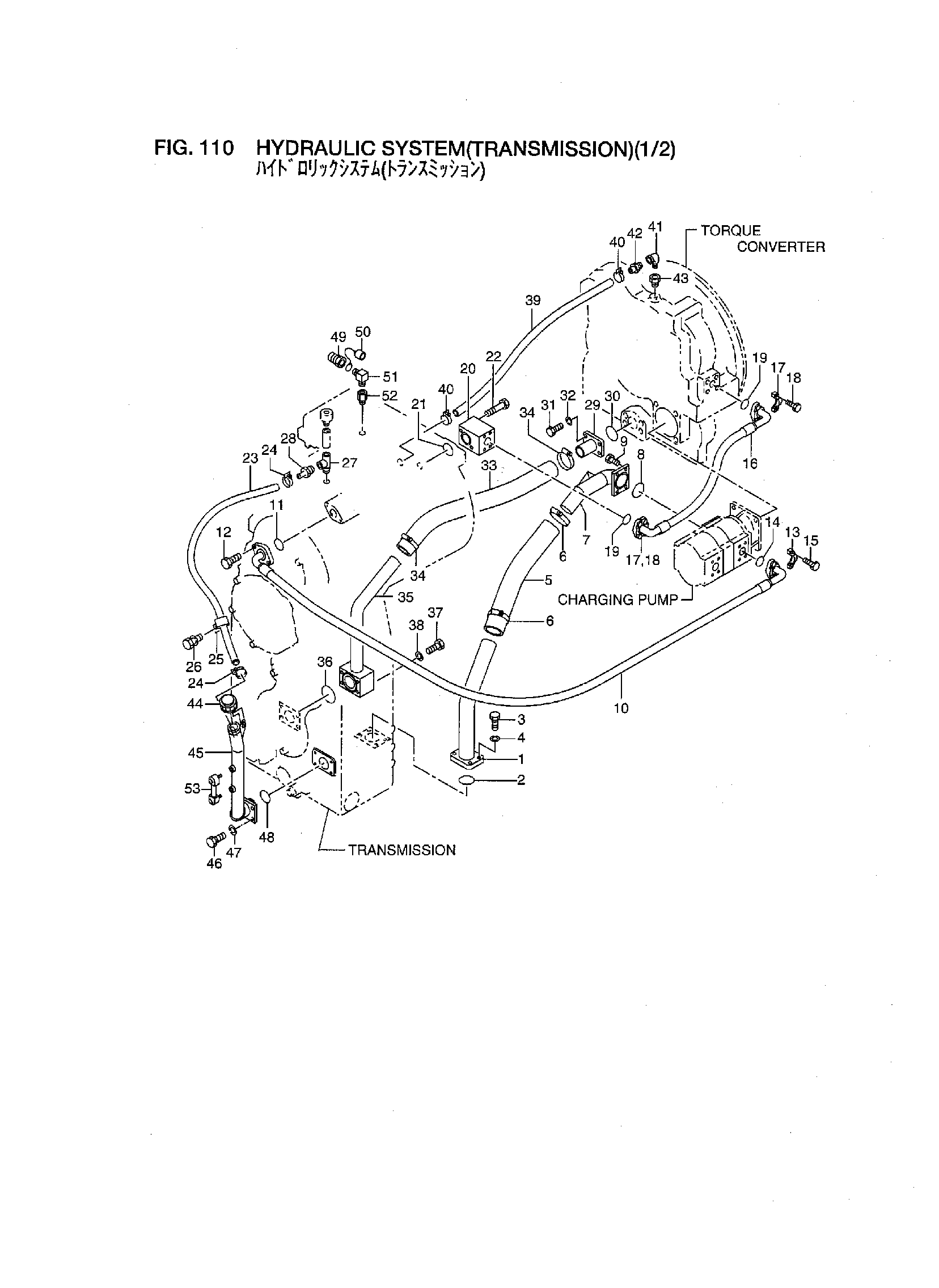

Заводская схема «Гидравлическая система(трансмиссия)(1/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26907-80241 | Трубка | 1 |
| 2 | 03350-00750 | Уплотнительное кольцо | 1 |
| 3 | 01116-12040 | Болт | 4 |
| 4 | 02011-00012 | Шайба | 4 |
| 5 | 26927-82171 | Шланг | 1 |
| 6 | 26607-63291 | Зажим | 2 |
| 7 | 26927-82121 | Трубка | 1 |
| 8 | 26607-63711 | Уплотнительное кольцо | 1 |
| 9 | 26907-82591 | Болт | 4 |
| 10 | 26927-82151 | Шланг | 1 |
| 11 | 26607-62651 | Уплотнительное кольцо | 1 |
| 12 | 01116-12035 | Болт | 2 |
| 13 | 26607-62941 | Фланец, разрезной | 2 |
| 14 | 26607-62641 | Уплотнительное кольцо | 1 |
| 15 | 26907-82581 | Болт | 4 |
| 16 | 26927-82191 | Шланг | 1 |
| 17 | 26607-62941 | Фланец, разрезной | 4 |
| 18 | 01116-10030 | Болт | 8 |
| 19 | 26607-62641 | Уплотнительное кольцо | 2 |
| 20 | 26927-82201 | Блок | 1 |
| - | 26927-82202 | Блок | 1 |
| 21 | 26607-62651 | Уплотнительное кольцо | 1 |
| 22 | 01116-12090 | Болт | 2 |
| 23 | 26907-82601 | Шланг | 1 |
| 24 | 04911-00014 | Зажим | 2 |
| 25 | 26817-82321 | Зажим | 1 |
| 26 | 01183-12020 | Болт с шайбой | 1 |
| 27 | 26605-42731 | Тхрее ходовой | 1 |
| 28 | 26315-42871 | Ниппель | 1 |
| 29 | 26907-80261 | Стем | 1 |
| 30 | 26607-62661 | Уплотнительное кольцо | 1 |
| 31 | 01116-12035 | Болт | 4 |
| 32 | 02011-00012 | Шайба | 4 |
| 33 | 26927-82181 | Шланг | 1 |
| 34 | 24067-62331 | Зажим | 2 |
| 35 | 26907-80251 | Трубка | 1 |
| 36 | 03350-00750 | Уплотнительное кольцо | 1 |
| 37 | 01116-12100 | Болт | 4 |
| 38 | 02011-00012 | Шайба | 4 |
| 39 | 24062-22011 | Шланг | 1 |
| 40 | 04911-00016 | Зажим | 2 |
| 41 | 04012-00303 | Угловой штуцер | 1 |
| 42 | 26602-22191 | Ниппель | 1 |
| 43 | 24047-92401 | Ниппель | 1 |
| 44 | 26757-82081 | Колпачок | 1 |
| 45 | 26927-82111 | Трубка | 1 |
| 46 | 01116-12035 | Болт | 4 |
| 47 | 02011-00012 | Шайба | 4 |
| 48 | 03320-00480 | Уплотнительное кольцо | 1 |
| 49 | 26629-12011 | Муфта | 1 |
| 50 | 26629-12021 | Колпачок, пыль | 1 |
| 51 | 26629-12461 | Угловой штуцер | 1 |
| 52 | 26612-42091 | Ниппель | 1 |
| 53 | 26607-52261 | Указатель, масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
