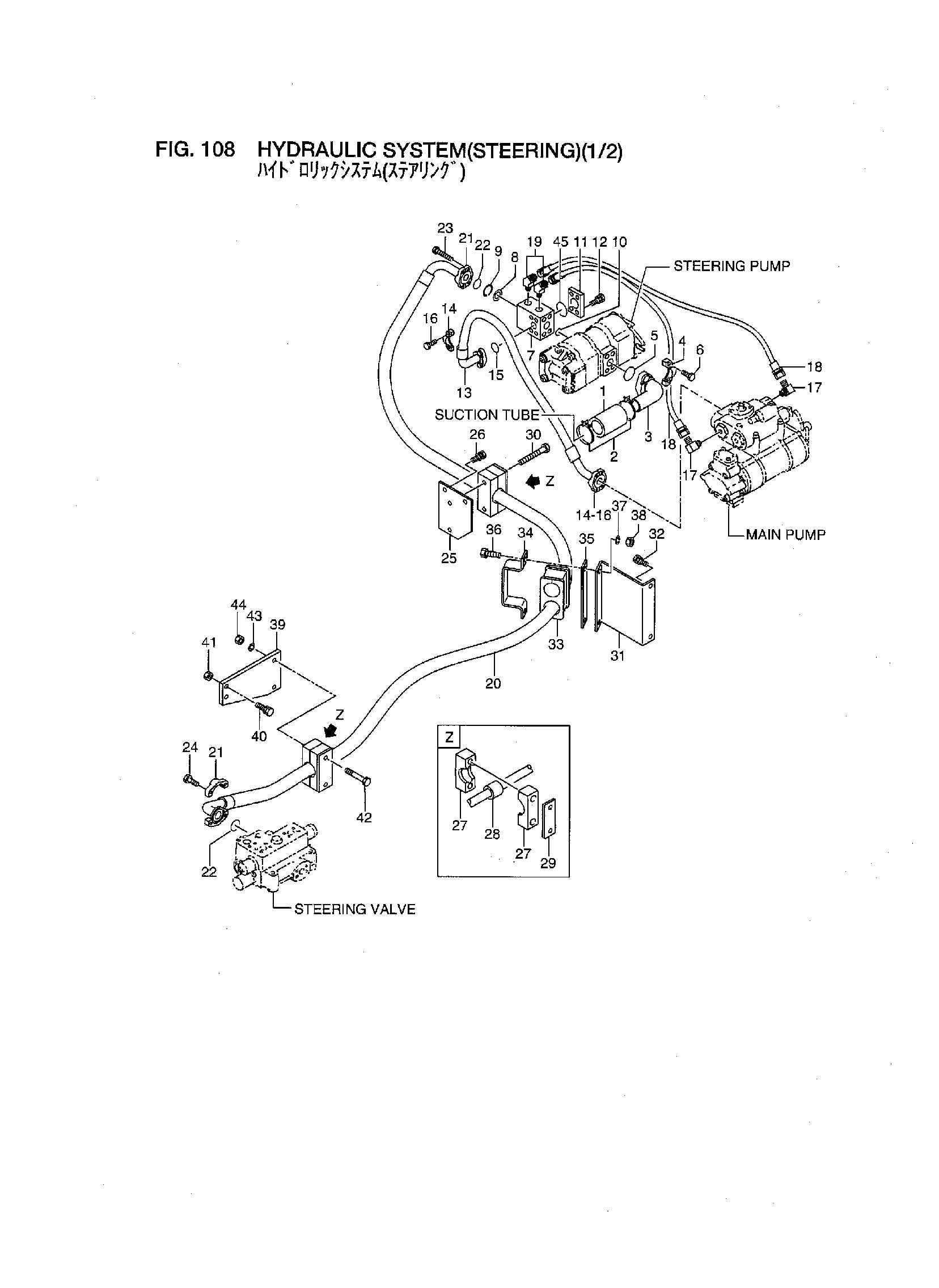

Гидравлическая система(рулевое управление)(1/2) — HITACHI LX450-7

Заводская схема «Гидравлическая система(рулевое управление)(1/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26607-62541	Шланг	1
2	26607-63291	Зажим	2
3	26607-60262	Стем, всасывание	1
4	26607-63701	Фланец, разрезной	2
5	26607-63711	Уплотнительное кольцо	1
6	01116-12040	Болт	4
7	26927-62031	Блок	1
8	26927-62041	Дроссель	1
9	02110-00035	Кольцо, стопорный	1
10	26607-62641	Уплотнительное кольцо	1
11	26927-62291	Пластина	1
12	01116-10030	Болт	4
13	26927-62221	Шланг	1
14	26607-62561	Фланец, разрезной	4
15	26607-62621	Уплотнительное кольцо	2
16	01116-10025	Болт	8
17	04150-20202	Угловой штуцер	2
18	26927-62231	Шланг	2
19	26607-63471	Угловой штуцер	2
20	26927-62241	Шланг	1
21	26607-62581	Фланец, разрезной	4
22	26607-62641	Уплотнительное кольцо	2
23	01116-12120	Болт	4
24	01116-12035	Болт	4
25	26927-62071	Кронштейн	1
26	01183-12025	Болт с шайбой	2
A	26437-62551	Хомут в сборе	2
27	26437-62571	Хомут	4
28	26437-62611	Опора, резиновый	2
29	26607-63181	Пластина	2
30	01110-12110	Болт	2
31	26927-62081	Кронштейн	1
32	01183-10020	Болт с шайбой	2
33	26927-62161	Резиновая прокладка	1
34	26927-62171	Кронштейн	1
35	26927-62181	Пластина	1
36	01110-12040	Болт	2
37	02010-00012	Шайба	2
38	01401-00012	Гайка	2
39	26927-62131	Пластина	1
40	01183-10040	Болт с шайбой	2
41	01401-00010	Гайка	2
42	01110-12140	Болт	2
43	02010-00012	Шайба	2
44	01401-00012	Гайка	2
45	26607-62631	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
