Гидравлическая система(трансмиссия)(2/2) — HITACHI LX450-7

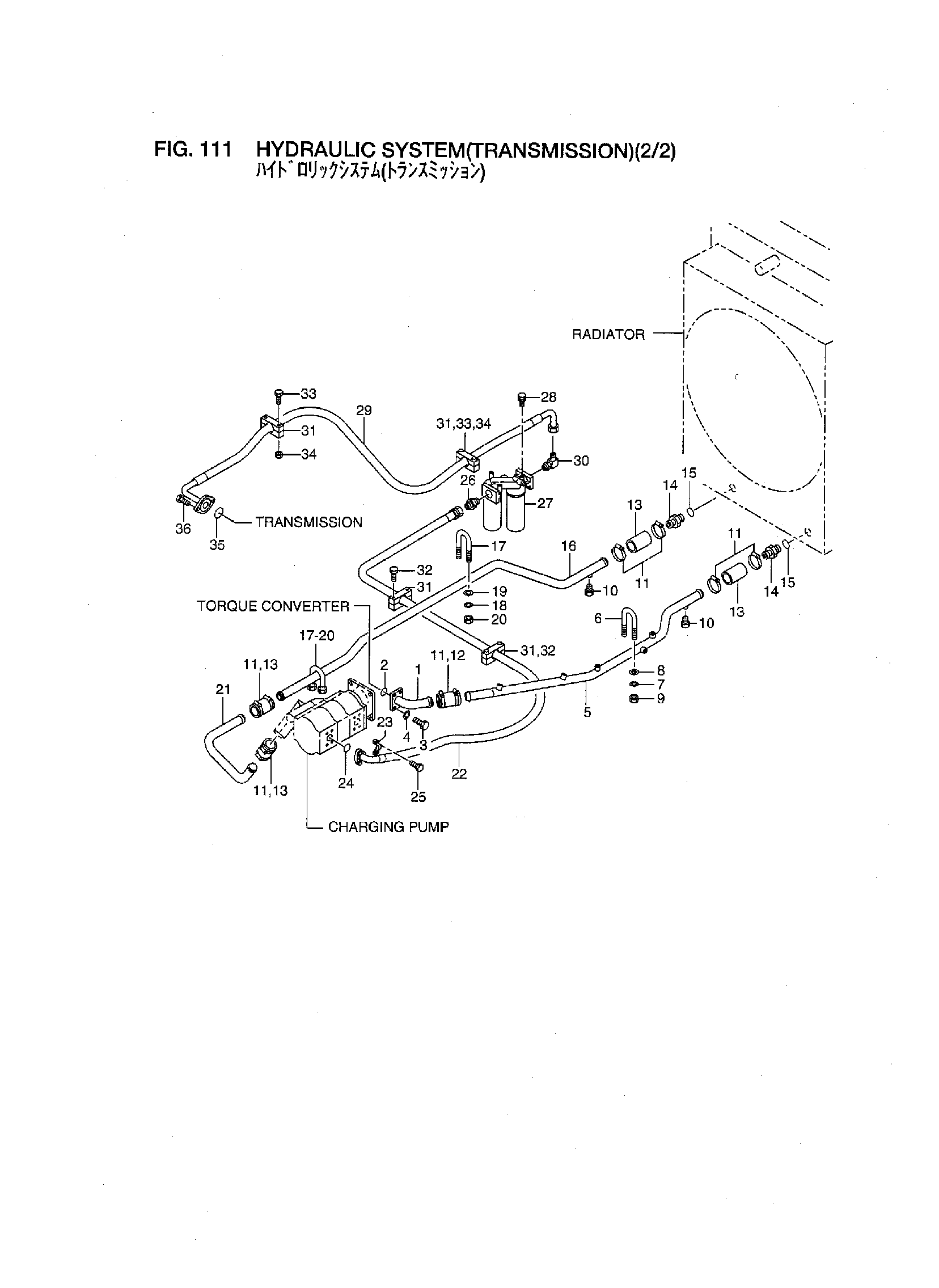

Заводская схема «Гидравлическая система(трансмиссия)(2/2)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26907-80281 | Угловой штуцер | 1 |
| 2 | 26607-62651 | Уплотнительное кольцо | 1 |
| 3 | 01116-12035 | Болт | 4 |
| 4 | 02011-00012 | Шайба | 4 |
| 5 | 26927-82001 | Трубка | 1 |
| 6 | 24064-12001 | U болт | 1 |
| 7 | 02010-00010 | Шайба | 2 |
| 8 | 02000-00010 | Шайба | 2 |
| 9 | 01401-00010 | Гайка | 2 |
| 10 | 24047-92101 | Пробка | 2 |
| 11 | 24067-62311 | Зажим | 10 |
| 12 | 04710-14015 | Шланг | 1 |
| 13 | 04710-14010 | Шланг | 4 |
| 14 | 21777-82821 | Ниппель | 2 |
| 15 | 03320-00380 | Уплотнительное кольцо | 2 |
| 16 | 26927-82011 | Трубка | 1 |
| 17 | 24064-12001 | U болт | 2 |
| 18 | 02010-00010 | Шайба | 4 |
| 19 | 02000-00010 | Шайба | 4 |
| 20 | 01401-00010 | Гайка | 4 |
| 21 | 26927-82051 | Трубка | 1 |
| 22 | 26927-82131 | Шланг | 1 |
| 23 | 26607-62941 | Фланец, разрезной | 2 |
| 24 | 26607-62641 | Уплотнительное кольцо | 1 |
| 25 | 26907-82581 | Болт | 4 |
| 26 | 21777-63011 | Адаптер | 1 |
| 27 | 26817-80271 | Масляный фильтр | 1 |
| 28 | 01183-10020 | Болт с шайбой | 3 |
| 29 | 26927-82141 | Шланг | 1 |
| 30 | 56430-53201 | Угловой штуцер | 1 |
| 31 | 26437-62511 | Хомут | 4 |
| 32 | 01110-10090 | Болт | 4 |
| 33 | 01110-10070 | Болт | 4 |
| 34 | 01401-00010 | Гайка | 4 |
| 35 | 26607-62651 | Уплотнительное кольцо | 1 |
| 36 | 01116-12035 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
