Трансмиссия гидрораспределитель(3/4) — HITACHI LX450-7

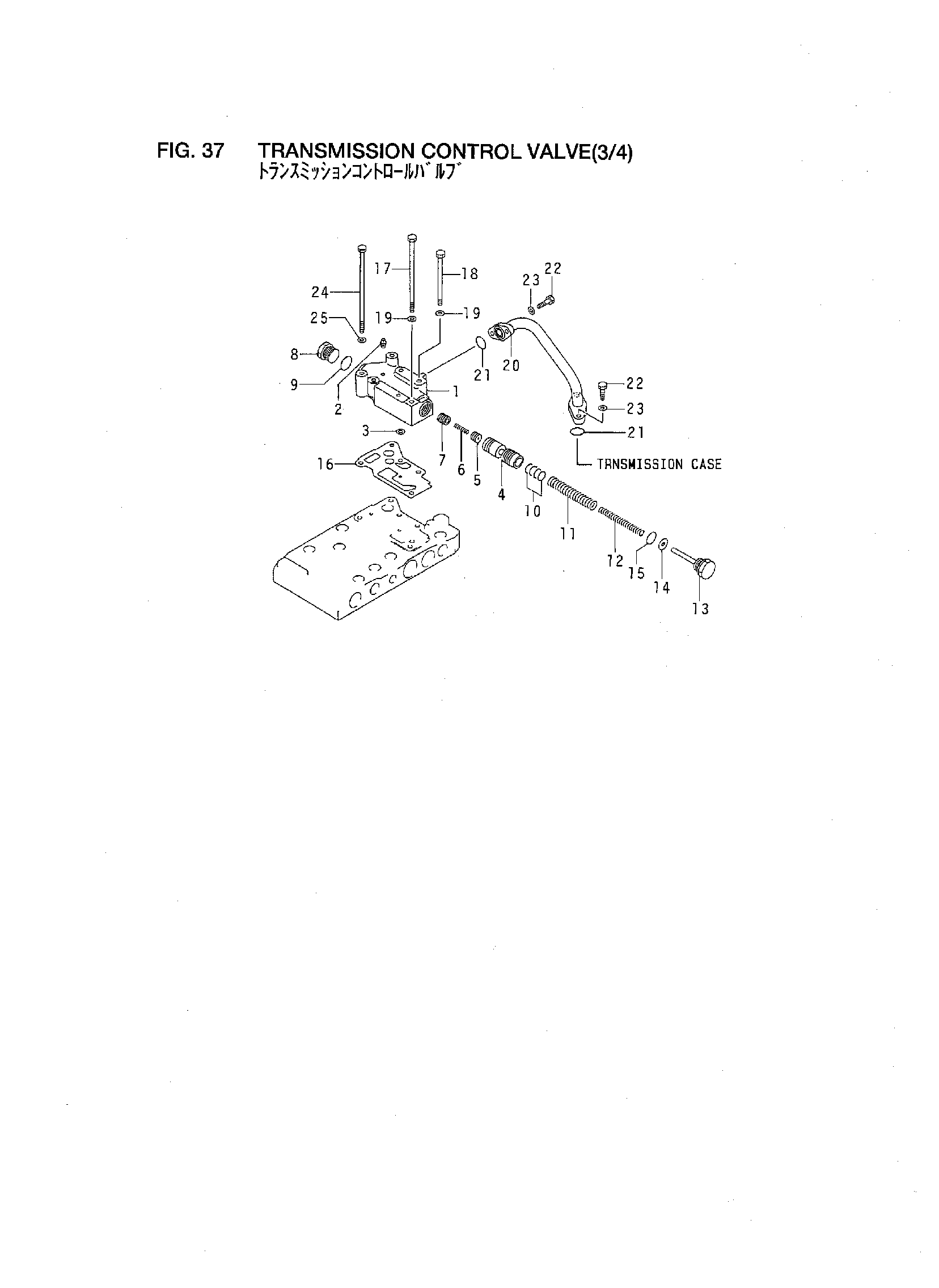

Заводская схема «Трансмиссия гидрораспределитель(3/4)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | BT-426-15-15150 | Корпус, клапан | 1 |
| 2 | BT-07043-20108 | Пробка | 2 |
| 3 | BT-426-15-15840 | Пробка | 1 |
| 4 | BT-41E-15-15230 | Клапан | 1 |
| 5 | BT-426-15-15490 | Клапан | 1 |
| 6 | BT-198-15-15770 | Пружина | 1 |
| 7 | BT-426-15-15480 | Клапан | 1 |
| 8 | BT-426-15-15820 | Пробка | 1 |
| 9 | BT-07002-03034 | Уплотнительное кольцо | 1 |
| 10 | BT-198-15-15570 | Регулировочная шайба | 4 |
| 11 | BT-41E-15-16250 | Пружина | 1 |
| 12 | BT-426-15-16260 | Пружина | 1 |
| 13 | BT-426-15-15810 | Пробка | 1 |
| 14 | BT-22W-43-17330 | Шайба | 1 |
| 15 | BT-07002-03034 | Уплотнительное кольцо | 1 |
| 16 | BT-426-15-15911 | Прокладка | 1 |
| 17 | BT-01011-51075 | Болт | 1 |
| 18 | BT-01011-51020 | Болт | 1 |
| 19 | BT-01643-31032 | Шайба | 2 |
| 20 | BT-426-15-15890 | Трубка | 1 |
| 21 | BT-07000-73025 | Уплотнительное кольцо | 2 |
| 22 | BT-01010-51030 | Болт | 4 |
| 23 | BT-01643-31032 | Шайба | 4 |
| 24 | BT-426-15-16410 | Болт | 3 |
| 25 | BT-01643-31032 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
