Электрооборудование(выключатель) — HITACHI LX450-7

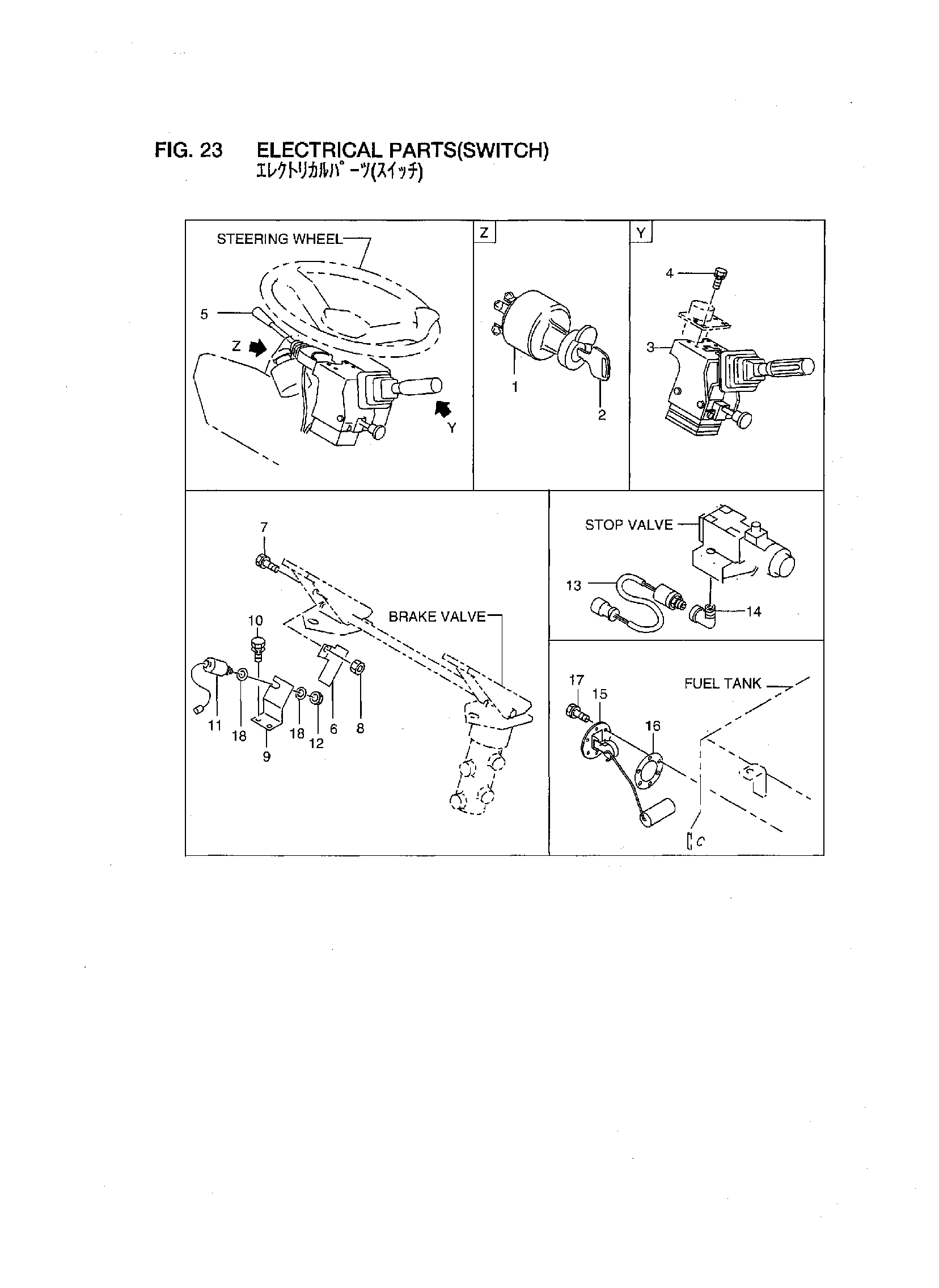

Заводская схема «Электрооборудование(выключатель)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26552-42551 | Выключатель, стартер | 1 |
| 2 | 56550-52231 | Шпонка | 1 |
| 3 | 26552-42501 | Выключатель, трансмиссия управление | 1 |
| - | 26562-42141 | Выключатель, трансмиссия управление | 1 |
| 4 | 01183-06016 | Болт с шайбой | 4 |
| 5 | 26602-43361 | Выключатель, турн сигнал | 1 |
| 6 | 26752-42713 | Кронштейн | 1 |
| 7 | 01183-08016 | Болт с шайбой | 1 |
| 8 | 01400-00008 | Гайка | 1 |
| 9 | 26752-42703 | Кронштейн | 1 |
| 10 | 01183-08020 | Болт с шайбой | 2 |
| 11 | 23232-42072 | Выключатель, остановка фонарь | 1 |
| 12 | 01402-00010 | Гайка | 1 |
| 13 | 26752-42161 | Выключатель, давление | 1 |
| 14 | 04112-00101 | Угловой штуцер | 1 |
| 15 | 26812-42981 | Сендер блок, топливный | 1 |
| 16 | 26602-22202 | Прокладка | 1 |
| 17 | 01183-06012 | Болт с шайбой | 6 |
| 18 | 02000-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
