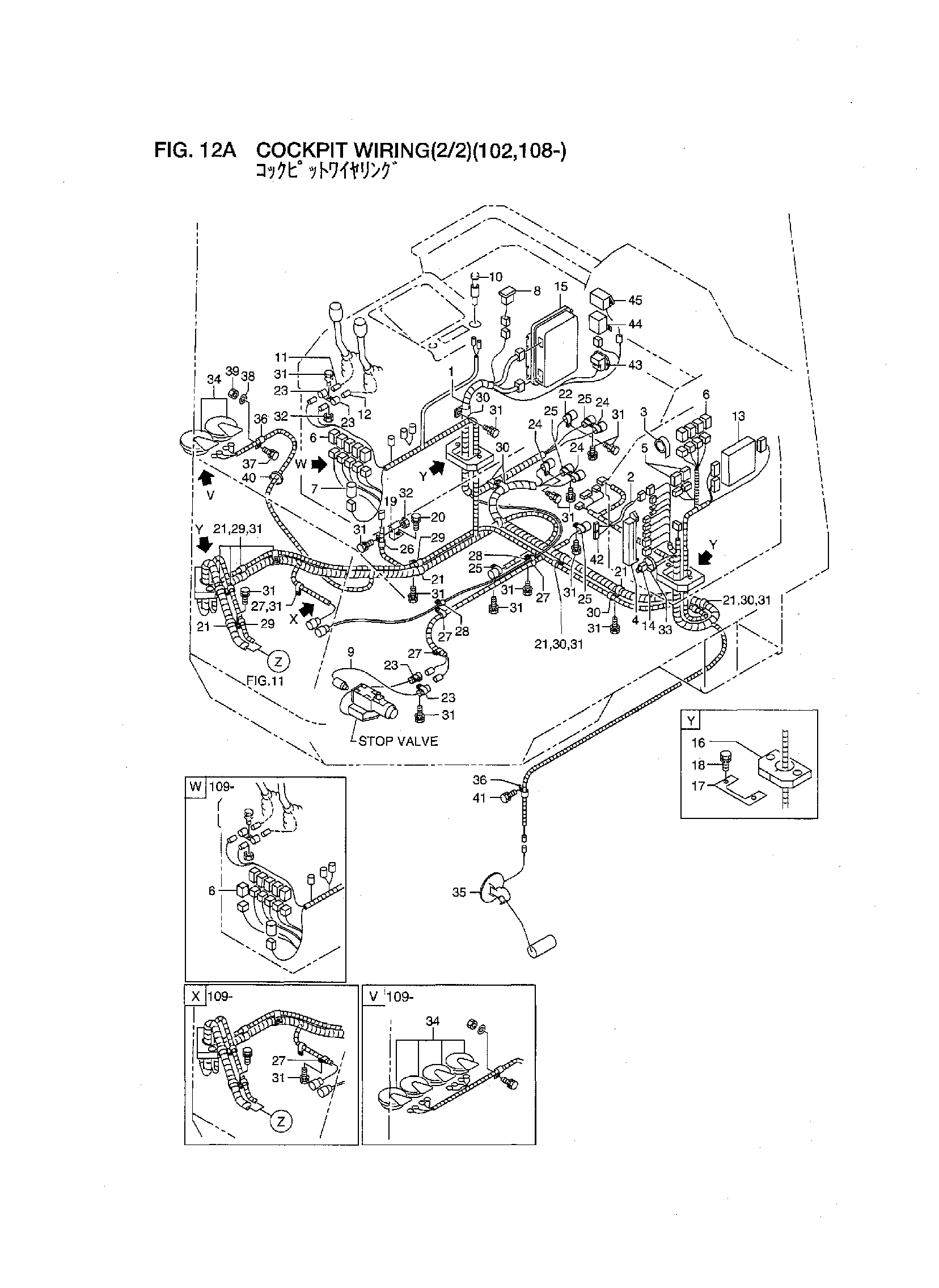

Коккпит проводка(2/2)(102, 108-) — HITACHI LX450-7
Заводская схема «Коккпит проводка(2/2)(102, 108-)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26922-42451 | Провод жгут проводов, управление двигателем | 1 |
| 2 | 26922-42391 | Провод жгут проводов, предохранитель | 1 |
| 3 | 26312-42261 | Зуммер | 1 |
| 4 | 26752-42251 | Предохранитель короб | 1 |
| - | 26752-42252 | Предохранитель короб | 1 |
| 5 | 26812-42281 | Диоде блок | 2 |
| 6 | 26402-42191 | Реле | 9 |
| - | 26402-42191 | Реле | 10 |
| 7 | 26602-40261 | Фласхер блок | 1 |
| 8 | 26662-42531 | Шайба выключатель | 1 |
| 9 | 26752-42161 | Давление выключатель | 1 |
| 10 | 29002-48111 | Лигхтер, кигаретте | 1 |
| 11 | 26622-42411 | Разъём | 1 |
| 12 | 26622-42471 | Разъём | 1 |
| 13 | 26822-40202 | ATC блок | 1 |
| 14 | 26672-42031 | Разъём | 1 |
| 15 | 26922-42351 | Двигатель контроллер | 1 |
| 16 | 26752-42781 | Резиновая прокладка | 3 |
| 17 | 26752-42511 | Пластина | 3 |
| 18 | 01183-10020 | Болт с шайбой | 6 |
| 19 | 26612-42081 | Кронштейн | 1 |
| 20 | 01183-10016 | Болт с шайбой | 1 |
| 21 | 26507-82031 | Зажим | 8 |
| 22 | 26602-42951 | Зажим | 1 |
| 23 | 26602-42941 | Зажим | 4 |
| 24 | 26602-42961 | Зажим | 3 |
| 25 | 26602-42971 | Зажим | 4 |
| 26 | 26752-42621 | Зажим | 1 |
| 27 | 26752-42641 | Зажим | 4 |
| - | 26752-42641 | Зажим | 5 |
| 28 | 26752-42611 | Зажим | 2 |
| 29 | 26752-42671 | Зажим | 5 |
| 30 | 26752-42691 | Зажим | 6 |
| 31 | 01183-10020 | Болт с шайбой | 23 |
| - | 01183-10020 | Болт с шайбой | 24 |
| 32 | 01401-00010 | Гайка | 2 |
| 33 | 04913-10200 | Лента | 1 |
| 34 | 26902-44061 | Звуковой сигнал, HI | 1 |
| - | 26322-42201 | Звуковой сигнал, HI | 2 |
| - | 26902-44071 | Звуковой сигнал, нижний | 1 |
| - | 26752-42481 | Звуковой сигнал, нижний | 2 |
| 35 | 26812-42981 | Сендер блок, топливный | 1 |
| 36 | 26752-42621 | Зажим | 4 |
| 37 | 01183-10020 | Болт с шайбой | 1 |
| 38 | 02000-00010 | Шайба | 1 |
| 39 | 01401-00010 | Гайка | 1 |
| 40 | 04913-10200 | Лента | 2 |
| 41 | 01183-10016 | Болт с шайбой | 1 |
| 42 | 26662-42651 | Предохранитель | 2 |
| 43 | 26922-42361 | Защитный реле | 1 |
| 44 | 26922-42371 | Автоматический таймер, глов | 1 |
| 45 | 26922-42381 | Управление таймер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
