Гидравлическая система(основной) — HITACHI LX450-7

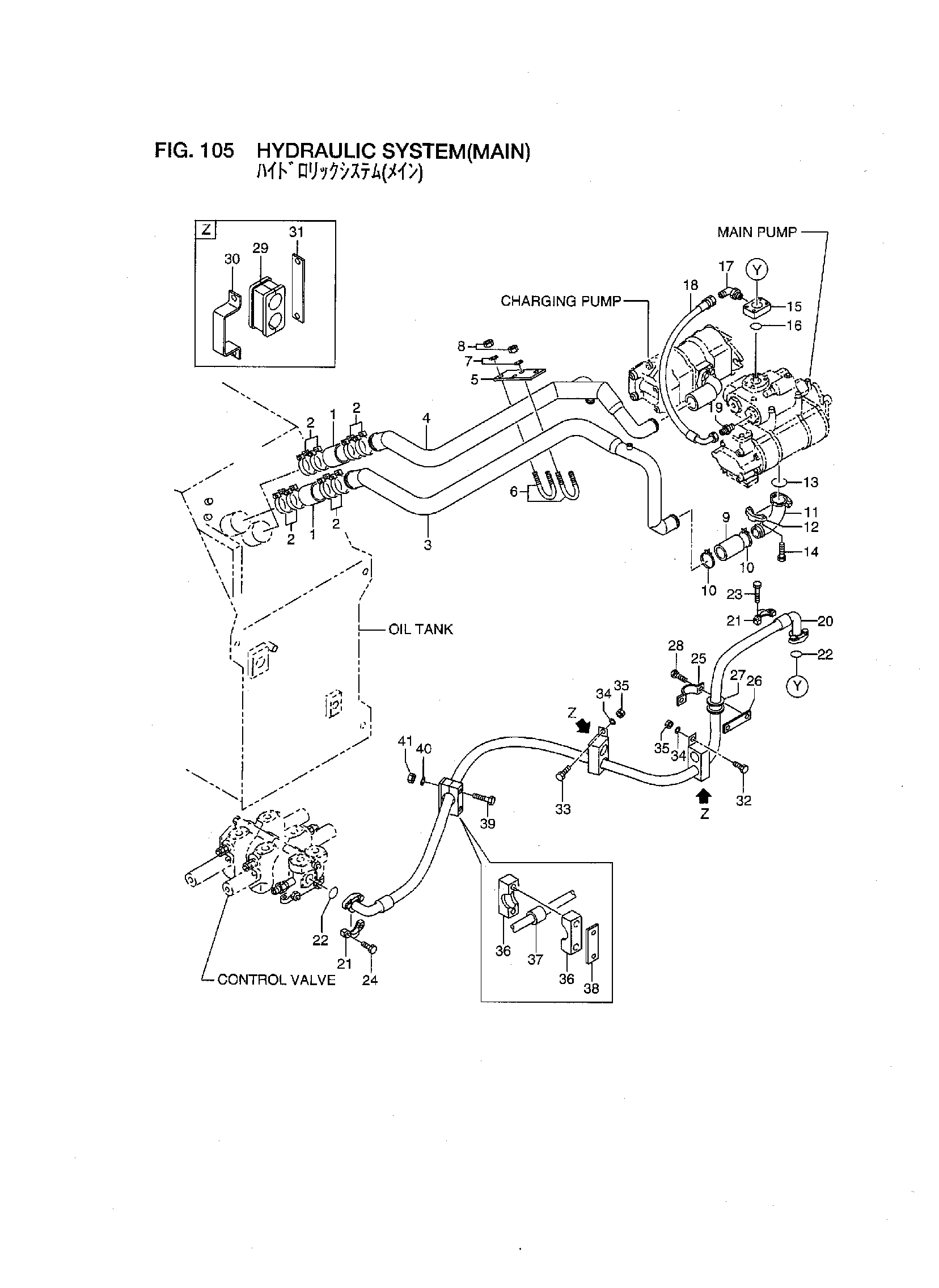

Заводская схема «Гидравлическая система(основной)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26707-62071 | Шланг | 2 |
| 2 | 26607-63301 | Зажим | 8 |
| 3 | 26927-62011 | Трубка, всасывание | 1 |
| 4 | 26927-62001 | Трубка, всасывание | 1 |
| 5 | 26927-62121 | Пластина | 1 |
| 6 | 26619-12271 | U болт | 2 |
| 7 | 02000-00012 | Шайба | 4 |
| 8 | 01401-00012 | Гайка | 8 |
| 9 | 26607-62541 | Шланг | 1 |
| 10 | 26607-63291 | Зажим | 2 |
| 11 | 26607-60262 | Стем, всасывание | 1 |
| 12 | 26607-63701 | Фланец, разрезной | 2 |
| 13 | 26607-63711 | Уплотнительное кольцо | 1 |
| 14 | 01116-12040 | Болт | 4 |
| 15 | 26907-62231 | Проставка | 1 |
| 16 | 26607-62641 | Уплотнительное кольцо | 1 |
| 17 | 26907-62501 | Угловой штуцер | 1 |
| 18 | 26927-62141 | Шланг | 1 |
| 19 | 04134-20202 | Ниппель | 1 |
| 20 | 26927-62151 | Шланг | 1 |
| 21 | 26607-62581 | Фланец, разрезной | 4 |
| 22 | 26607-62641 | Уплотнительное кольцо | 2 |
| 23 | 01116-12055 | Болт | 4 |
| 24 | 01116-12035 | Болт | 4 |
| 25 | 26827-62141 | Хомут | 1 |
| 26 | 26667-62381 | Пластина | 1 |
| 27 | 26437-62611 | Опора, резиновый | 1 |
| 28 | 01183-12030 | Болт с шайбой | 2 |
| 29 | 26927-62161 | Резиновая прокладка | 2 |
| 30 | 26927-62171 | Кронштейн | 2 |
| 31 | 26927-62181 | Пластина | 2 |
| 32 | 01110-12040 | Болт | 2 |
| 33 | 01110-12050 | Болт | 2 |
| 34 | 02010-00012 | Шайба | 4 |
| 35 | 01401-00012 | Гайка | 4 |
| A | 26437-62551 | Хомут | 1 |
| 36 | 26437-62571 | Хомут | 2 |
| 37 | 26437-62611 | Опора, резиновый | 1 |
| 38 | 26607-63181 | Пластина | 1 |
| 39 | 01110-12140 | Болт | 2 |
| 40 | 02010-00012 | Шайба | 2 |
| 41 | 01401-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
