Электрооборудование(реле)(1/2)(-101, 104, -107) — HITACHI LX450-7

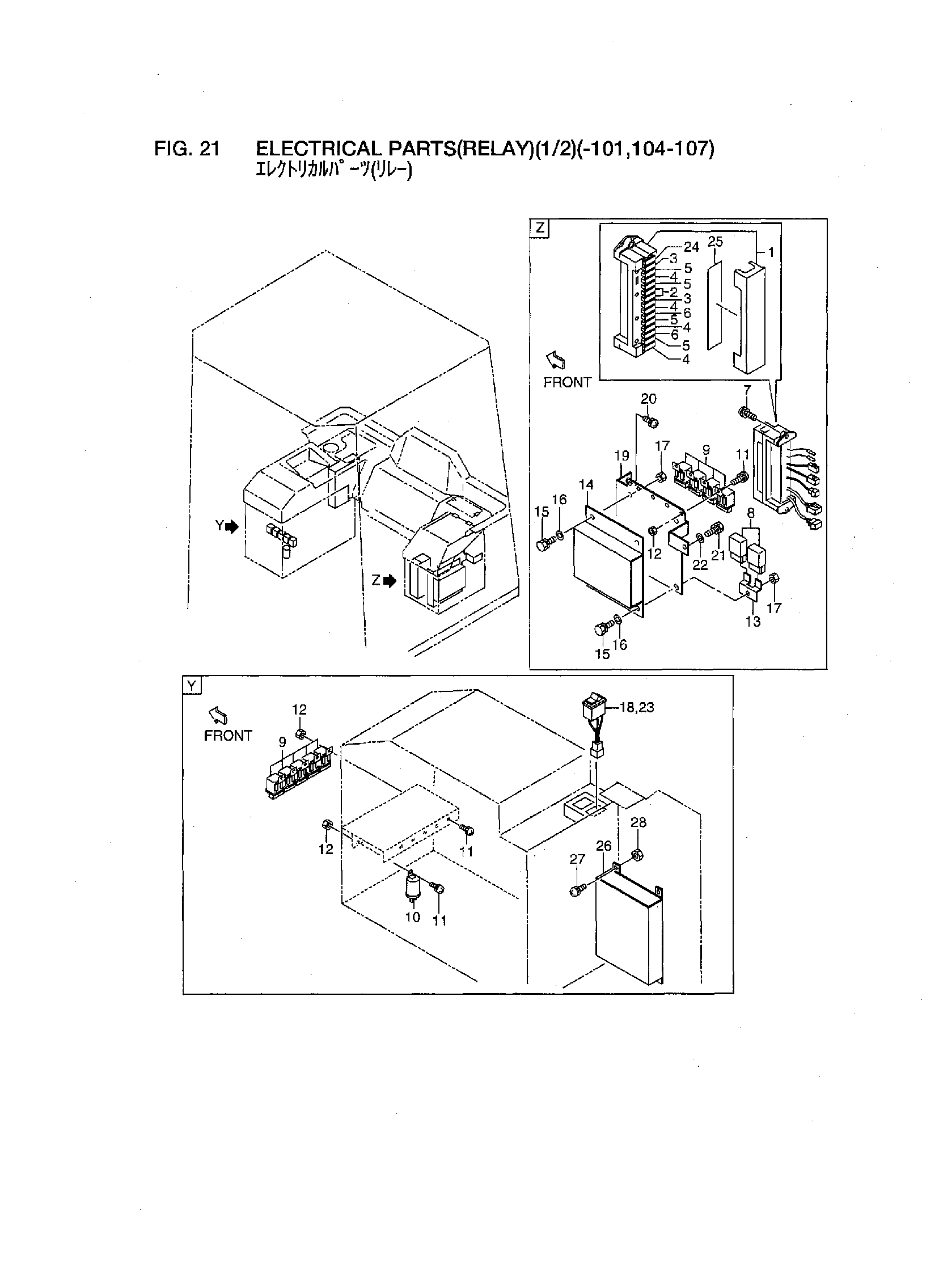

Заводская схема «Электрооборудование(реле)(1/2)(-101, 104, -107)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26752-42251 | Короб, предохранитель | 1 |
| - | 26752-42252 | Короб, предохранитель | 1 |
| 2 | 26662-42631 | Предохранитель | 2 |
| 3 | 26792-42411 | Предохранитель | 2 |
| 4 | 26662-42641 | Предохранитель | 4 |
| 5 | 26662-42651 | Предохранитель | 4 |
| 6 | 26752-47041 | Предохранитель | 2 |
| 7 | 01033-06020 | Винт и шайба | 2 |
| 8 | 26812-42281 | Диоде блок | 2 |
| 9 | 26402-42191 | Реле | 9 |
| 10 | 26602-40261 | Фласхер блок | 1 |
| 11 | 01033-05016 | Винт и шайба | 10 |
| 12 | 01400-00005 | Гайка | 10 |
| 13 | 26552-42461 | Кронштейн | 1 |
| 14 | 26822-40202 | ATC блок | 2 |
| 15 | 01183-18016 | Болт с шайбой | 4 |
| 16 | 02000-00008 | Шайба | 4 |
| 17 | 01400-00008 | Гайка | 4 |
| 18 | 26662-42531 | Выключатель, шайба | 1 |
| 19 | 26552-42401 | Кронштейн | 1 |
| 20 | 01033-06020 | Винт и шайба | 2 |
| 21 | 01183-06016 | Болт с шайбой | 1 |
| 22 | 02000-00006 | Шайба | 1 |
| 23 | 26922-42091 | Наклейка | 1 |
| 24 | 26752-47041 | Предохранитель | 1 |
| 25 | 26922-42331 | Наклейка | 1 |
| 26 | 26922-42271 | Контроллер, двигатель | 1 |
| 27 | 01033-06020 | Винт и шайба | 4 |
| 28 | 01400-00006 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
