Привод мост(HUB и тормоз) — HITACHI LX450-7

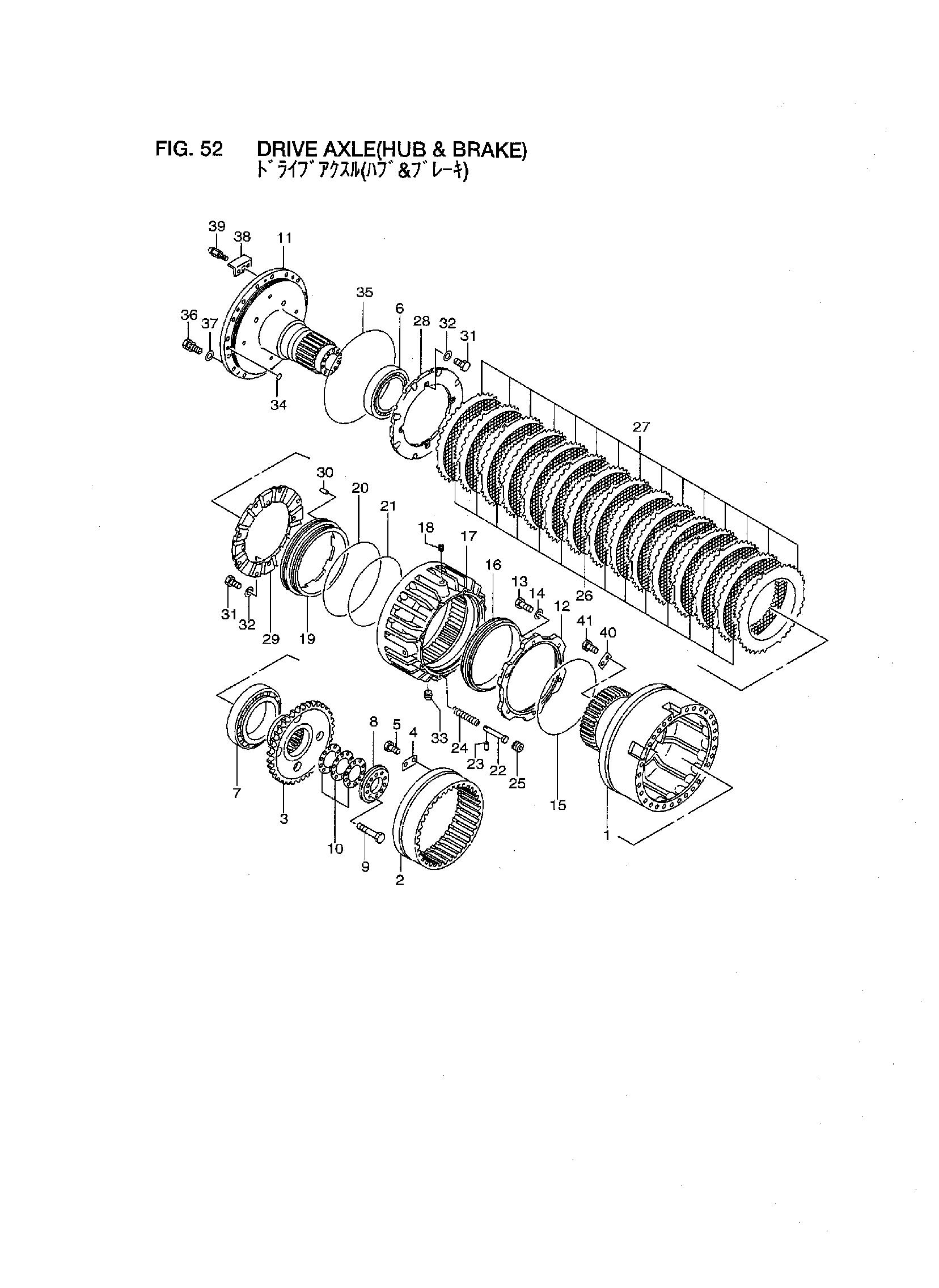

Заводская схема «Привод мост(HUB и тормоз)» для HITACHI LX450-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	16903-02451	HUB, колесо	4
2	16903-02162	Шестерня, кольцо	4
3	16903-02111	HUB, интернал шестерня	4
4	16903-02271	Пластина	32
5	01106-12025	Болт	64
6	16903-02491	Подшипник	4
7	16903-02501	Подшипник	4
8	16903-02181	Фиксатор	4
9	16383-02041	Болт	40
10	16903-02211	Регулировочная шайба	0
-	16903-02221	Регулировочная шайба	0
-	16903-02231	Регулировочная шайба	0
-	16903-02241	Регулировочная шайба	0
-	16903-02251	Регулировочная шайба	0
11	16903-02102	Шпиндель	4
12	16903-02131	Фиксатор, уплотнение	4
13	01106-14035	Болт	24
14	16263-52101	Шайба	24
15	16903-02621	Уплотнительное кольцо	4
16	16903-02851	Уплотнение, флоатинг	4
-	16903-02481	Уплотнение, флоатинг	4
17	16903-02461	Корпус, тормоз	4
18	14813-82421	Пробка	12
19	16903-02123	Поршень	4
20	16903-02373	Уплотнительное кольцо	4
21	16903-02383	Уплотнительное кольцо	4
22	16903-02311	Палец, направляющая	32
23	16903-02321	Палец	32
24	16903-02331	Пружина	32
25	14813-82371	Пробка	32
26	16903-02341	Дисковый, тормоз	56
27	16903-02351	Пластина	60
28	16903-02361	Пластина, концевой	4
29	16903-02661	Пластина	4
30	10060-12041	Палец, довел	8
31	01106-12025	Болт	32
32	16113-02581	Шайба	32
33	14813-82491	Пробка, дренажный	4
34	16903-02441	Уплотнительное кольцо	12
35	16903-02391	Уплотнительное кольцо	4
36	01106-16045	Болт	96
37	190A3-02051	Шайба	96
38	16903-02261	Защита, блеедер	4
39	18223-02441	Блеедер	4
40	16903-02291	Пластина	12
41	01116-10020	Болт	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX450-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
